FT-S9 在線濁度水溫傳感器是集成濁度與水溫監測功能的一體化水質監測設備，采用成熟光學檢測方案與溫度補償技術，可穩定輸出濁度與水溫數據，滿足長期在線監測需求。設備結構緊湊，安裝方式簡便，適配多種水體環境，能夠減少現場施工與調試成本。傳感器具備良好的防腐與抗干擾能力，可在自然水體、工業水體等場景中持續工作，降低維護頻率，提升監測系統穩定性。
一.工作原理
在線濁度水溫傳感器通過測量光的散射來判斷液體中顆粒的濃度。它使用一個光源照射到液體中,然后測量光在不同角度上的散射光強度。本傳感器采用90°角散射光法，線性處理采集值，并經過溫度補償算法，輸出濁度值。
二．技術參數
| 測量原理 | 散射光法 |
| 量程范圍 | 0～1000NTU（默認） 0～40NTU 、0～3000NTU（可定制） |
| 分辯率 | 0.1NTU |
| 精度 | ±1% ， ±0.3℃ |
| 溫度補償 | 自動溫度補償 |
| 輸出方式 | RS-485（Modbus/RTU） |
| 存儲溫度 | -5-+65℃ |
| 工作環境 | 0～50℃ , ≤0.2MPa |
| 安裝方式 | 浸入式安裝，3/4NPT 安裝螺紋 |
| 線纜長度 | 5m |
| 功耗 | 0.2W,12V 供電 |
| 供電 | DC：12V-24V |
| 防護等級 | IP68 |
| 校準方式 | 兩點校準 |
| 外殼材質 | ABS |
三.尺寸/安裝

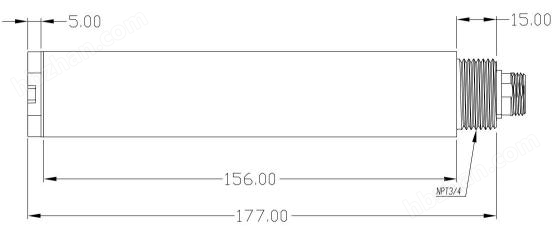

尺寸圖
2.接線圖
線纜為5芯屏蔽線：
紅色線—電源線黑色線—地線綠色線—485A白色線—485B

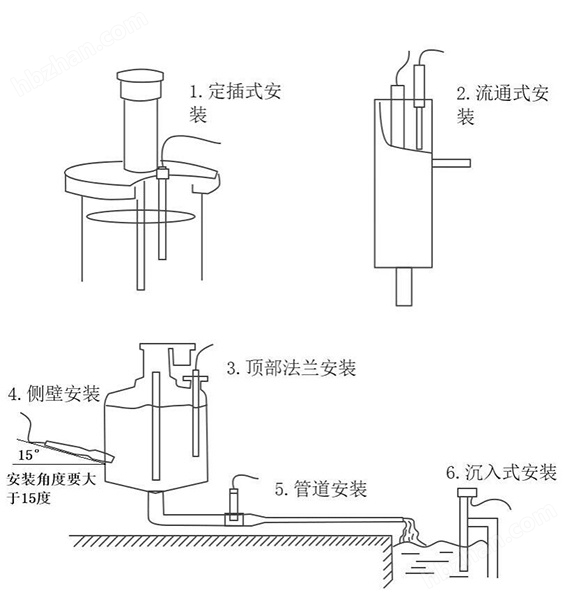

3.安裝
注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝。測試口左右5CM之內不會碰到容器壁，下方10CM
四.維護和保養
傳感器維護:
如傳感器需要清洗,可用溫水和適量的洗滌劑，進行清洗。
注意：
避免強烈震動損環前面透光玻璃，切勿用硬制品刮擦。
五.用戶校準
傳感器出廠的時候已進行了嚴密的校準，一般不需要用戶校準，如果進行了用戶校準，想恢復可執行恢復出廠的指令。
5.1零點校準
將傳感器放入非透明的容器中，溶液使用蒸餾水或者純凈水，保證傳感器的測試口左右5CM之內不會碰到容器壁，下方10CM，待30秒鐘數值穩定后，按照通信指令進行零點校準。
5.2斜率校準
將傳感器放入非透明的容器中，溶液使用已知濁度的溶液(濁度值要大于20%量程)，保證傳感器的測試口左右5CM之內不會碰到容器壁，下方10CM，待30秒鐘數值穩定后，按照通信指令進行斜率校準。
