可程式砂塵試驗箱（內箱1立方）
一、用途
砂塵試驗箱適用于檢測產品的外殼密封性能，主要用于外殼防護等級標準中規定的IP5X和IP6X兩個等級的試驗。主要是模擬沙塵暴天氣對鎖具、汽摩零部件、密封件、電力儀表等產品所造成的破壞。
二、本機基本設計原理：
設計一錐形漏斗，底部有粉塵收集口和抽塵口，在抽塵口處安裝高壓渦輪循環風機，將抽起來的粉塵送到內箱頂部，粉塵再由頂部垂直自然向下吹塵，當粉塵落在漏斗的側壁上，再通過震動裝置將粉塵回收到吸塵口，從而開始循環周而復始。
三、材質
1．內箱材質：sus304不銹鋼板
2．外箱材質：不銹鋼
3．箱門上帶有大型觀察窗
4．的風道設計，保證箱體產生非層狀的垂直循環氣流
四、可程式砂塵試驗箱（內箱1立方）技術參數
1、型號 ：CX-SC1000
2、工作室尺寸：1000*1000*1000(深×寬×高)
3、網標稱線徑50um
4、線間標稱間距75um
5、箱內、管道內灰塵濃度為2Kg/m3
6、氣流速度：不大于2m/s
7、用量：2kg/ m3
五、控制系統

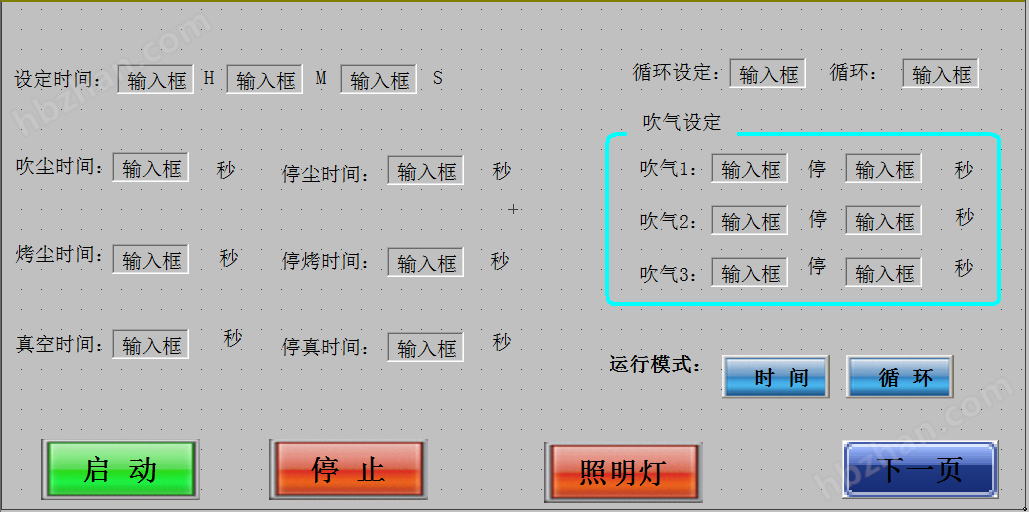

1、PLC及觸摸屏智能控制系統
2、PT100測試傳感器
3、安全保護裝置
4、表超溫保護功能
5、電源缺相保護
6、漏電斷路保護器
7、電源：AC380 V 50Hz
8、門：鋼化玻璃門
9、真空泵 60-600L/H
10、 調壓閥，吸嘴，調壓三件套
11、 吹風機：全塑離心風機
12、控制器：采用可編程控制器（此控制器具備下述多種任意設定控制功能）
a. 吹塵時間（停、吹）h/m/s 可調
b. 循環周期：任意可調
c. 預設試驗時間:0s～999h99m99s 任意可調
d. 通電：斷—通—斷
備注：本試驗箱能滿足GB2423、GB4706、GB4208、DIN中家用電器、低壓電器、汽車、摩托車零部件外殼防護等級試驗要求。（配送5KG）
本裝置不能滿足GJB150中有風源的砂塵試驗。
砂塵試驗箱配件清單：
名稱 | 規格型號 | 數量 | 產地 |
觸摸屏 |
| 1 | Mcgee |
PLC | 14 | 1 | 信捷 |
按鈕開關 |
| 3 | 上海 |
小繼電器 | HH54P/220V | 2 | 歐姆龍（日本） |
交流接觸器 | 1810 | 1 | 施耐德（法國） |
交流接觸器 | 0910 | 2 | 正泰 |
固態繼電器 | 40A | 1 | 中國臺灣陽明 |
接線排 | 1520 | 1 |
|
接線排 | 3010 | 1 |
|
斷路器 | 30A | 1 | 正泰 |
砂塵面板 |
| 1 | 外加工 |
渦輪風機 |
| 1 | 上海 |
真空系統 |
| 1 | 飛越 |
使用環境：溫度20-30度 濕度：50-70%HR
六、售后服務承諾
1.保修一年，終身服務；
2保期內：如屬正常操作，造成某部件損壞，供方可免費更換某部件。
3保期后：如屬正常操作，某部件、零件損壞，需要更換，只收取成本費。
4以提供**的技術培訓，對設備維護、零配件供應及其他方面要提供及時完善的售后服務。
