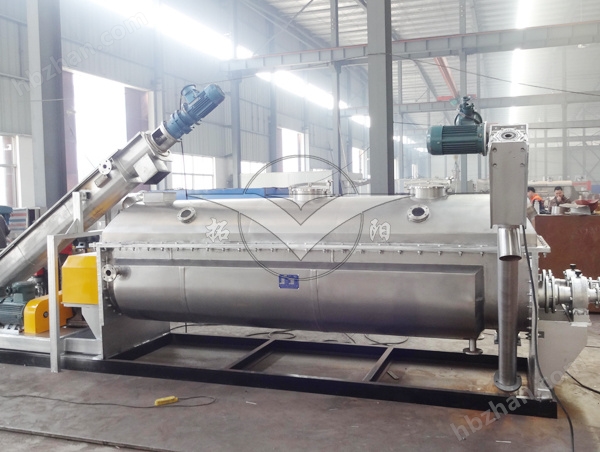

污泥干化機/空心槳葉干燥機是一種以熱傳導為主的臥式攪拌型連續干燥設備。因該設備干燥所需要的熱量依靠熱傳導間接加熱，因此干燥過程不需或只需少量氣體以帶走濕份。極大地減少了被氣流帶走的這部分熱量損失，提高了熱量利用率，是一種節能型干燥設備。 槳葉干燥機廣泛應用于石油化工、化工、冶金、食品、醫藥、農藥等行業中粉狀、粒狀、濾餅狀、漿液狀物料的干燥。
工作原理
空心槳葉干燥機傳熱面有葉片、攪拌軸、壁面等幾部分，而且葉片的傳熱面積占很大一部分，所以設備結構緊湊，單位容積傳熱面積大。另外，攪拌、混合使物料劇烈翻動，從而獲得很高的傳熱系數，因此占地面積和空間都很小，節省了廠房基建費用。干燥過程氣體用量少，流速低，被氣體帶走的粉塵量少，所以干燥后氣體粉塵回收方便，回收設備體積小，可以節省設備投資。對于需要回收溶劑的干燥過程，可以大大提高溶劑濃度。由于槳葉結構特殊，物料在干燥過程中交替收到擠壓和松弛，強化了干燥。干燥室內物料的充滿率很高，可以達到80%-90%,物料的停留時間通過調節加料速度、攪拌軸轉速、物料充滿度等參數可調，從幾分鐘到幾小時內任意調節。另外，物料在干燥機內從加料口向出料口運動基本呈活塞運動，停留時間分布窄，因而產品含水率均勻。槳葉在攪拌軸上有一定的軸向角度，因此可以連續干燥物料。
設備結構
以雙軸式為例介紹其結構(空心槳葉干燥機可分為單、雙、四根) 。它由帶夾套的端面呈W型殼體、上蓋、兩根有葉片的中空軸、兩端的端蓋、通有介質的旋轉接頭、金屬軟管以及包括齒輪、鏈輪的傳動機構等部件組成。
設備的核心是兩根空心軸和焊在軸上的空心攪拌槳葉。槳葉形狀為楔形的空心半圓形，可以通入加熱介質。除了起攪拌作用外，也是設備的的傳熱體。槳葉的兩主要傳熱側面成斜面，因此當物料與斜面接觸時，隨著葉片的旋轉，顆粒很快就從斜面滑開，使傳熱表面不斷更新，強化了傳熱。在槳葉的三角形底部設有刮板，以將沉積于殼底的物料刮起，防止產生死角。
槳葉的排布和各部位尺寸均有一定要求，而且在進料區、干燥區、排料區除槳葉外，另設有輔助機構，以保證整機操作穩定，干燥均勻。此外，停留時間亦可調節。
設備特點
槳葉干燥機主要特點有：
1、設備結構緊湊，有效傳熱面積大，占地面積小
2、攪拌均勻、熱效率高、干燥效果好
3、槳葉軸可相互嚙合，具有自清理作用，可防止物料粘壁
4、能耗低，操作費用小
5、粉塵夾帶小、物料損耗少
6、間接加熱、不污染物料
7、槳葉軸轉速低、不破壞產品形狀及性質
10、設備操作彈性大，運行平穩可靠
應用
槳葉干燥機已成功地用于食品、化工、石化、染料、工業污泥等領域。設備傳熱、冷卻、攪拌的特性使之可以完成以下單元操作：煅燒（低溫）、冷卻、干燥（溶劑回收）、加熱（融化）、反應和滅菌。攪拌 槳葉同時又是傳熱面，使單位有效容積內傳熱面積增大，縮短了處理時間。楔型槳葉傳熱面又具有自清潔功能。壓縮--膨脹攪拌功能使物料混和均勻。物料沿軸向成"活塞流"運動，在軸向區間內，物料的溫度、濕度、混合度梯度很小。
用導熱油做熱介質，槳葉干燥機可完成低溫煅燒工作。如：二水硫酸鈣（CaSO4·2H2O）煅燒轉化為半水硫酸鈣（CaSO4·1/2H2O）。（NaHCO3）經煅燒 轉化為純堿（Na2CO3）等。
通入冷卻介質，如水、冷卻鹽水等即可用來冷卻。如：使用于純堿行業的槳葉式?jīng)鰤A機，取代老式的空氣冷卻涼堿機，節省了能源及尾氣處理設備，降低了操作費用 ，還可用于鈦白粉、鎳鐵合金粉及各種粉粒狀物料的冷卻。在單臺機里可以將物料從1000℃冷卻到小于40℃。
干燥,設備最主要的功能，不使用熱空氣，使溶劑回收、能源消耗、環境控制處于易處理的理想狀態。對需回收溶劑、易燃易氧化熱敏性物料尤為適應。已廣泛用于精細化工、石化、染料行業。
軸向區間內，溫度、濕度、混合度的均勻性，使得設備可用來加熱或融化，或進行一些固體物料反應。在復合肥及變性淀粉行業均已成功使用。 槳葉干燥機可用來對食物和面粉進行滅菌處理。單位有效容積內大的加熱面積，很快就將物料加熱到滅菌溫度，避免了長時間加熱而改變物料品質。
相關參數
| 特性參數表 | ||||||||
| 型 號 | KJG-2.7 | KJG-9 | KJG-13 | KJG-18 | KJG-24 | KJG-29 | KJG-36 | KJG-41 |
| 傳熱面積m2 | 2.7 | 9 | 13 | 18 | 24 | 29 | 36 | 41 |
| 有效容積m3 | 0.06 | 0.32 | 0.59 | 1.09 | 1.53 | 1.85 | 2.42 | 2.8 |
| 轉速范圍r.p.m | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 |
| 功 率kw | 2.2 | 4.0 | 5.5 | 7.5 | 11 | 11 | 15 | 15 |
| 器體寬A mm | 306 | 584 | 762 | 940 | 1118 | 1118 | 1296 | 1296 |
| 總寬B mm | 736 | 841 | 1066 | 1320 | 1474 | 1474 | 1676 | 1676 |
| 器體長C mm | 1956 | 2820 | 3048 | 3328 | 3454 | 4114 | 4115 | 4724 |
| 總長D mm | 2972 | 4876 | 5486 | 5918 | 6147 | 6808 | 6960 | 7570 |
| 進出料距E mm | 1752 | 2540 | 2768 | 3048 | 3150 | 3810 | 3810 | 4420 |
| 中心高F mm | 380 | 380 | 534 | 610 | 762 | 762 | 915 | 915 |
| 總高G mm | 762 | 838 | 1092 | 1270 | 1524 | 1524 | 1778 | 1778 |
| 進汽口N吋 | (2)3/4 | (2)3/4 | (2) 1 | (2) 1 | (2) 1 | (2) 1 | (2) 1 | (2) 1 |
| 出水口O吋 | (2)3/4 | (2)3/4 | (2) 1 | (2) 1 | (2) 1 | (2) 1 | (2) 1 | (2) 1 |
| 特性參數表 | |||||||||
| 型 號 | KJG-48 | KJG-52 | KJG-62 | KJG-68 | KJG-73 | KJG-81 | KJG-87 | KJG-95 | KJG-110 |
| 傳熱面積m2 | 48 | 52 | 62 | 68 | 73 | 81 | 87 | 95 | 110 |
| 有效容積m3 | 3.54 | 3.96 | 4.79 | 5.21 | 5.78 | 6.43 | 7.39 | 8.07 | 9.46 |
| 轉速范圍r.p.m | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-15 | 5-15 | 5-10 |
| 功 率kw | 30 | 30 | 45 | 45 | 55 | 55 | 75 | 75 | 95 |
| 器體寬A mm | 1474 | 1474 | 1651 | 1652 | 1828 | 1828 | 2032 | 2032 | 2210 |
| 總寬B mm | 1854 | 1854 | 2134 | 2134 | 2286 | 2286 | 2438 | 2438 | 2668 |
| 器體長C mm | 4724 | 5258 | 5410 | 5842 | 5461 | 6020 | 5537 | 6124 | 6122 |
| 總長D mm | 7772 | 8306 | 8865 | 9296 | 9119 | 9678 | 9119 | 9704 | 9880 |
| 進出料距E mm | 4420 | 4954 | 4953 | 5384 | 5004 | 5562 | 5080 | 5664 | 5664 |
| 中心高F mm | 1066 | 1066 | 1220 | 1220 | 1220 | 1220 | 1220 | 1220 | 1220 |
| 總高G mm | 2032 | 2032 | 2362 | 2362 | 2464 | 2464 | 2566 | 2566 | 2668 |
| 進汽口N吋 | (2)11/2 | (2)11/2 | (2)11/2 | (2)11/2 | (2)11/2 | (2)11/2 | (2)2 | (2)2 | (2)2 |
| 出汽口0吋 | (2)11/2 | (2)11/2 | (2)11/2 | (2)11/2 | (2)11/2 | (2)11/2 | (2)2 | (2)2 | (2)2 |
注：部分參數設計時視不同物料有所調整，以設計為準。
適應物料
1、石化行業：聚烯烴粉體、聚碳酸酯樹脂、高、低密度聚乙烯、線型低密度聚乙烯、聚縮醛顆粒、尼龍6、尼龍66、尼龍12、醋酸纖維、聚苯硫醚、丙烯基樹脂、工程塑料、聚氯乙烯、、聚苯乙烯、聚丙烯、聚脂、聚甲醛、苯乙烯~丙烯腈共聚、乙烯~丙烯共聚。
2、環保行業：PTA污泥、電鍍下水污泥、鍋爐煙灰、制藥廠廢渣、糖廠廢渣、味精廠廢渣、煤灰。
3、飼料行業：醬油渣、骨基飼料、酒糟、食品下角料、蘋果渣、橘子皮、豆粕、雞骨飼料、魚粉、飼料添加劑、生物渣泥。
4、食品行業：淀粉、可可豆、玉米粒、食鹽、變性淀粉、藥品。
5、化工行業：純堿、氮磷鉀復合肥、高嶺土、膨潤土、白碳黑、碳黑、磷石膏、氧化氟化鈉、硝酸、鈣、碳酸鎂、、、、硫酸鈣、碳酸鈣、染料、分子篩、皂素。
