萃取塔全自動模具Ⅲ型Φ16扁環 不銹鋼帶齒新型扁環填料
萃取塔（英文名稱extraction column）又名抽提塔，一種化學工業、石油煉制、環境保護等工業部門常用的液-液質量傳遞設備。液-液萃取是質量傳遞的一種方式，將混合物溶液中某一種或幾種化合物組分，用另外一種液體（稱作溶劑，與混合物溶液的溶劑互不相溶）將其提取出來，使其得到分離、富集、提純。這種過程稱作萃取、抽提、液-液萃取，溶劑萃取過程。萃取塔全自動模具Ⅲ型Φ16扁環 不銹鋼帶齒新型扁環填料所采用的設備叫做萃取器，有一次和多次萃取，有間隙和連續萃取過程之分，連續多次萃取采用的萃取器是一種塔式設備，稱為萃取塔。其內部結構是利用重力或機械作用使一種液體破碎成液滴，分散在另一連續液體中，進行液-液萃取。

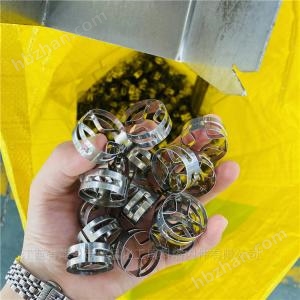

產品實物圖片：
一、不銹鋼QH-1扁環填料性能說明：
我公司生產的DN25/DN38/DN50/DN76不銹鋼QH-1扁環填料全部使用全自動一次成型模具，做出來的產品無毛刺、無變型。不銹鋼QH-1扁環填料材質包括304、304L、321、316、316L、2205雙向不銹鋼等.不銹鋼扁環包括QH-1型、QH-2型（又稱梅花扁環，即內彎弧形筋片扁環填料）和QH-3型。
QH-1金屬扁環填料的結構特點是高徑比為0.2－0.4，取消了階梯環的翻邊，采用內彎孤筋，提高填料強度，在亂堆時能有序排列，流道結構合理，圧降低，在處理能力和傳質性能上均有較大改善。
生產車間實拍圖片：
二、不銹鋼QH-1扁環填料的應用：
萃取塔全自動模具Ⅲ型Φ16扁環 不銹鋼帶齒新型扁環填料應用于潤滑油精制、液化氣（LPG）脫H2SR的液液抽提塔、潤滑油糠醛精制轉盤、二甲亞楓重芳烴反抽提塔等裝置中使用后可提高生產能力。達到節收增產的效果，在多項石化設備改造中發揮重要作用；QH-2型可廣泛用于石油化工中的常壓、加壓精餾，化學工業中的吸收和洗滌，以及潤滑油糠醛精制；QH-3型應用：廣泛應用于化工、石油、輕工、醫藥和環保等領域的精餾、吸收、萃取等傳質和分離過程。尤其適用于常壓和加壓操作。氮肥廠氣體凈化過程、高汽液比吸收過程、潤滑（QH-2型）、液化氣（LPG）脫H2S的液液抽提塔、二甲亞楓重芳烴反抽提塔等裝置中使用后可提高生產能力，達到節收增產的效果，在多項石化設備改造中發揮重要作用。
產品高清大圖：
萃取塔全自動模具Ⅲ型Φ16扁環 不銹鋼帶齒新型扁環填料的使用優點：對稱均勻的內彎弧形筋片能促進液滴群的分散-聚會-再分散的循環過程，有效降低填料層內軸向返混，從而提高液液兩相間傳質性能。這種填料用于低界面張力體系的液液萃取時，性能明顯優于Pall環，要提高傳質效率20%以上。用于中等界面張力體系的液液萃取時，此填料的性能也明顯優于Pall填料。扁環填料尤其適合于液液萃取過程，也適用于氣液傳質過程。
萃取塔全自動模具Ⅲ型Φ16扁環 不銹鋼帶齒新型扁環填料用于液-液萃取過程的設備，其作用是盡快使化合物在兩種溶劑間的溶解度之比達到K值。采用的方式是利用兩種溶液重度的不同，或者外加能量，如攪拌、脈沖、振動等。將一種液體破碎成液滴，分散在連續的液體中，以提高質量傳遞效率，連續多次萃取過程都采用塔式萃取設備，即萃取塔。有以下不同結構和類型：如填料萃取塔、篩板萃取塔、轉盤萃取塔、振動篩板塔、多級離心萃取塔等。
