截齒焊接設(shè)備，盾構(gòu)刀具焊接設(shè)備，盾構(gòu)機(jī)截齒焊接機(jī)，高頻焊接機(jī)，中頻感應(yīng)焊機(jī)，超音頻釬焊機(jī)。
掘進(jìn)機(jī)是煤礦巷道開拓的主要設(shè)備。由于受我國地域遼闊、煤炭資源分布不均等因素的影響,各地區(qū)煤礦地質(zhì)狀況差別很大。作為掘進(jìn)機(jī)主要執(zhí)行部件的截割頭,用于截割各種煤層及巖石,在工作狀態(tài)下主要承受交變及沖擊載荷的作用。這就要求截割頭焊縫及熱影響區(qū)應(yīng)具有較高的強(qiáng)度、抗沖擊韌性和疲勞壽命,同時(shí)也要求該區(qū)域的焊縫具有較強(qiáng)的抗裂紋能力和避免出現(xiàn)淬硬組織的性能。

在實(shí)際使用截齒過程中，我們了解到由于截齒在使用過程中受著沖擊和磨損的雙重作用,對(duì)其機(jī)械性能要求為:較高的強(qiáng)度和硬度,較好的韌性。所以截齒生產(chǎn)都力求達(dá)到高的使用壽命,較低的生產(chǎn)成本。

截齒作為采煤機(jī)切割煤巖的刀具，在采煤過程中扮演重要角色。在采煤的過程中，截齒直接與煤炭進(jìn)行接觸，但是由于煤礦環(huán)境惡劣，所以截齒失效嚴(yán)重。截齒失效形式很多，例如磨損、斷裂、丟失等。磨損是截齒最主要的失效形式，截齒失效不僅造成經(jīng)濟(jì)損失，而且降低采煤效率，因此提高采煤機(jī)截齒的耐磨性具有重要意義。

采煤機(jī)截齒中頻焊接淬火一次完成工藝：

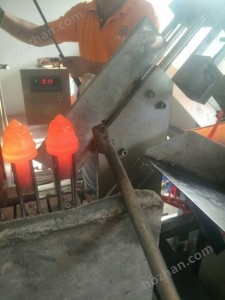

先將齒體放入中頻感應(yīng)加熱設(shè)備的線圈中進(jìn)行中頻加熱焊接硬質(zhì)合金刀頭,其中頻頻率范圍為1—20KHz,加熱溫度為840—920℃,恒溫時(shí)間為5—10分鐘,隨后直接將焊接好帶刀頭的齒體放入260—290℃的硝鹽槽中淬火冷卻,即可完成該復(fù)合工藝,該工藝的主要優(yōu)點(diǎn)是省去放入鹽浴爐加熱的工序（根據(jù)廠家生產(chǎn)的不同，所采用的工藝也有所差別）,提高刀頭的韌性,延長壽命,提高工效,減少電耗,減少設(shè)備投資等

截齒焊接機(jī)屬于釬焊類，其工作原理：使用比截齒熔點(diǎn)低的金屬材料作釬料，將截齒和釬料加熱到高于釬料熔點(diǎn)、低于截齒熔點(diǎn)的溫度，利用液態(tài)釬料潤濕截齒，填充接口間隙并與截齒實(shí)現(xiàn)原子間的相互擴(kuò)散，從而實(shí)現(xiàn)焊接目的。

截齒分為很多種，比較常用的有兩種：采煤機(jī)截齒，掘進(jìn)機(jī)截齒。

截齒的用途：主要用于煤礦開采及巷道、隧道、地面開溝等工程的掘進(jìn)。主要配用采煤機(jī)、掘進(jìn)機(jī)、銑刨機(jī)等設(shè)備。

焊接是通過加熱、加壓，或兩者并用，使兩工件產(chǎn)生原子間結(jié)合的加工工藝和聯(lián)接方式。焊接應(yīng)用廣泛，既可用于金屬，也可用于非金屬。 金屬焊接方法有40種以上，主要分為熔焊、壓焊和釬焊三大類。

截齒焊料主要有以下幾種，具體要看各廠家工藝要求。

銅鋅釬料用于釬焊銅、銅鎳合金、鋼和灰口鑄鐵；含錳4%的錳黃銅釬料廣泛用于硬質(zhì)合金刀具、工具和模具的釬焊；含鎳11%的鎳黃銅釬料，適用于各種低碳鋼、鑄鐵、鎳合金等的釬焊，也可用于釬焊硬質(zhì)合金刀具。

對(duì)截齒等工件焊接淬火時(shí)淬火介質(zhì)的介紹：
工件淬火冷卻時(shí)，要使其得到合理的淬火冷卻速度，必須選擇適當(dāng)?shù)拇慊鸾橘|(zhì)。目前生產(chǎn)中應(yīng)用的冷卻介質(zhì)是水和油。當(dāng)冷卻介質(zhì)為20℃的自來水，工件溫度在200～300℃時(shí)，平均冷卻速度為450℃/s；工件溫度在340℃時(shí)，平均冷卻速度為775℃/s；工件溫度在500～650℃時(shí)，平均冷卻速度為135℃/s。因此，水的冷卻特性并不理想，在需要快冷的500～650℃溫度范圍內(nèi)，它的冷卻速度很小，而在200～300℃需要慢冷時(shí)，它的冷卻速度反而很大。在實(shí)際生產(chǎn)和應(yīng)用過程中，影響淬火油冷卻能力的主要因素是其粘度值，在常溫下低粘度油比高粘度油冷卻能力大，溫度升高，油的流動(dòng)性增加，冷卻能力有所提高。適當(dāng)提高淬火油的使用溫度，也能使油的冷卻能力提高。 因此結(jié)合不同廠家工藝不同選擇不同的焊接設(shè)備以及淬火材料。

、
