適用范圍：

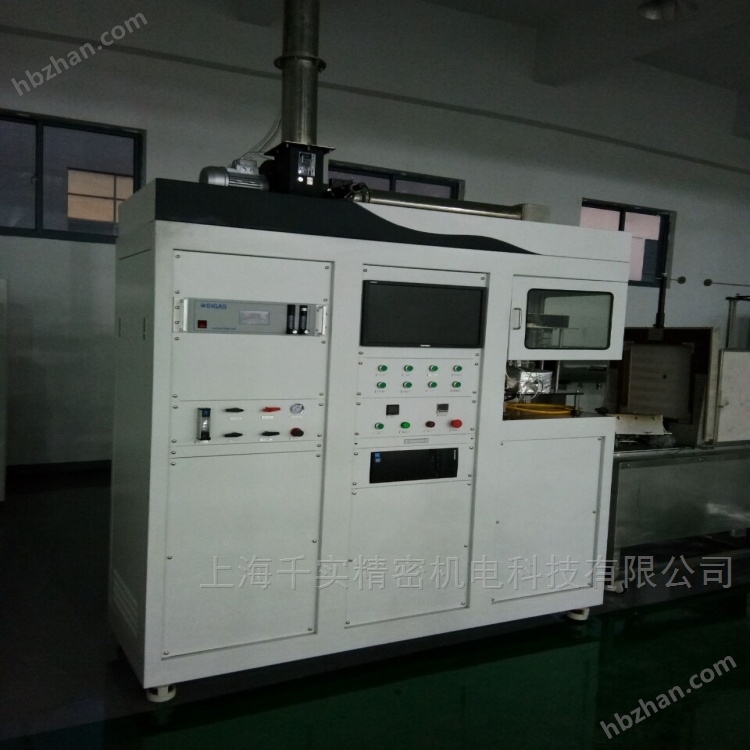

　　建材錐形量熱儀在防火測試領域是最重要的小型測試儀器。
　　
　　產品介紹：
　　評定材料和產品火災特性時，熱釋放是核心測量參數。傳統方法很難對熱釋放進行測量，近年研發的大型測試器(如家具)使用缺氧量熱計技術，燃燒樣品測試產生熱量，使得測試熱釋放有了可能。
　　建材錐形量熱儀可滿足所有現存標準(包括ISO 5660, ASTM E 1354, ASTM E 1474, ASTM E 1740, ASTM F 1550, ASTM D 6113, NFPA 264, CAN ULC 135 和 BS 476 第15部分)，也可以部件形式購買，這樣實驗室如果需要特定測試，如熱釋放、質量損失、煙霧生成等，可以先買所需部件，之后再逐漸補充其它儀器到同一試驗箱，成為完整規格儀器。這個靈活特性是錐形量熱儀諸多優點中的一個。
　　
　　符合標準：

      GB/T 16172-2007 建筑材料熱釋放速率試驗方法　　

ISO 5660, ASTM E 1354, ASTM E 1474, ASTM E 1740, ASTM F 1550, ASTM D 6113, NFPA 264, CAN ULC 135, BS 476 第15部分
　　
　　完整系統包括：
　　1.錐形加熱器-在截短的圓錐內，230V，5000W，熱量輸出為100 kW/m2
　　2.測試水平或垂直樣品的裝置
　　3.3個K類熱電偶和3期PID溫度控制器對溫度進行調控
　　4.開合關閉機制-在測試前保護樣品區域，保證初期質量測量穩定，操作員可以有額外時間在測試開始前進行系統檢測。對于易燃的樣品，如果沒有開合關閉機制，很容易燃燒過早。這個額外時間對操作員非常重要
　　5.樣品支架-樣品大小100mm x 100mm，厚度不超過 50mm，水平或垂直擺放
　　6.測壓元件-質量測量通過應變儀測壓元件測試，精度可達 0.01g。裝有迅捷電子稱重部件，機械停止裝置可避免移動造成損害，給出穩定結果，保證儀器長壽
　　7.火花點火-10kV 火花點火器，裝有安全?；鹧b置。點火器通過連接到關閉機制的杠桿進行自動定位
　　8.排氣系統-不銹鋼制作，延長壽命。包括罩子，氣體樣品取樣針，排風扇(流量可調，0g/s 至50g/s，精度至少為 0.1g/s)，以及孔板流量測試器(熱電偶和差壓傳感器)。常見測試一般為 24 l/s
　　9.氣體取樣-包括微粒過濾器，冷凍冷阱，泵，干燥筒，流量控制器
　　10.氧氣分析-順磁氧分析器，0-25%之間，表現符合標準
　　11.煙氣灰暗度-用激光系統測量，使用光電二極管，0.5 mW 氦氖激光，主要及備用光電探測器。同時備有定位支架和0.3，0.8中性密度過濾器用于校準
　　12.熱流計-用于設定對樣品表面的輻射水平
　　13.燃燒器校正-校準儀器測試出的熱釋放率，使用 99.5% 純度的甲烷
　　14.數據獲取-安捷輪數據采集器/轉換器，帶3孔卡槽， 6 1/2 位數(22比特)內部 DMM，能進行120單端測量或者48雙端測量。掃描率可達250頻道/秒，帶 115k 波特 RS232 和 PCI GPIB 界面。所有讀數都自動記錄時間，存在穩定的 50000 讀數內存中
　　15.錐形量熱儀軟件-操作語言包括英語、法語、德語、西班牙語和日語。用戶界面是windows操作系統，帶易于使用的按鈕操作，標準Windows數據輸入方式，下拉選項，點擊選中，以及開關。能夠：
　　1).顯示儀器狀態。
　　2).校準儀器和儲存校準結果。
　　3).收集測試數據。
　　4).計算所需參數。
　　5).按標準要求方式顯示結果。
　　6).多個測試取平均數值。
　　7).數據輸入至 FDMS(火災數據管理系統)-多數歐洲和美國實驗室都適用該系統格式，進8.行實驗室之間不同量熱儀數據分享。
　　8).文件輸出為 CSV(逗號分割文件)格式，能很快轉成電子表格。
　　
　　可選配置：
　　1、二氧化碳和一氧化碳 - 可用NDIR氣體分析器。
　　2、氯化氫- 加熱補給線及氣體分析器。
　　3、可控氣體附件- 用于低氧樣品分析。
　　4、質量損失量熱儀。
　　5、FTIR毒性測試儀。
　　6、保護門- 保護操作員不吸入有毒樣品產生的煙氣。正?？諝饪蓮牡撞窟M入，用于正常測試區排風和測試區進氣。鋼板擋住后面，排風罩擋住頂部，測試門擋住底部，保護門剛好擋住最后一面。

主要用途

錐形量熱儀是基于氧消耗原理設計的燃燒性能測試儀器，主要用于評估材料在火災中的燃燒行為，其核心用途包括：

燃燒參數測定

直接測量材料的關鍵燃燒參數，如熱釋放速率（HRR）、總熱釋放量（THR）、有效燃燒熱（EHC）、點燃時間（TTI）、質量損失速率（MLR）、煙氣及毒性參數（如CO、CO?生成速率）等。

例如，通過HRR曲線可分析材料燃燒的劇烈程度，THR可評估火災蔓延潛力，而煙氣參數則用于毒性分析。

火災危險性評估

提供的數據（如HRR、THR）是火災模型設計的核心參數，幫助預測材料在實際火災中的危害性，為阻燃材料研發和火災預防提供依據。

合規性驗證

符合多項國際標準（如ISO 5660、ASTM E1354、GB/T 16172等），確保測試結果被全球認可，助力產品通過安全認證（如歐盟CE、中國CCC）。

優點特點

高精度與真實性

試驗環境接近真實火災：通過輻射加熱模擬火災中的熱流密度（0-100kW/m2可調），測試結果與大型實驗相關性好。

參數測定準確：采用順磁式氧氣分析模塊（測量范圍0-25%，響應時間≤3.5s）和NDIR紅外分析儀（CO測量精度±0.1%），確保數據可靠性。

自動化與模塊化設計

自動化數據采集：配備LabVIEW開發的數據采集系統，可實時記錄氧氣濃度、溫度、HRR等參數，并生成曲線和報告。

模塊化組合：用戶可根據需求選配煙密度測試儀、紅外CO/CO?分析儀等模塊，擴展測試功能。

操作便捷性

觸屏控制系統：簡化操作流程，支持多語言界面和多種數據計算功能（如ConeCalc軟件）。

快速測試：從樣品安裝到結果輸出，全程自動化，大幅提升測試效率。

安全與環保

煙氣處理系統：強力排風裝置將廢氣排出室外并集中凈化處理，滿足國家排放標準。

安全防護：高壓火花發生器自動定位點火，避免人為操作風險；設備配備機械聯鎖裝置，超溫時自動停機。

維護方法

日常清潔與檢查

煙氣采集環：每天使用通針清理出口，保持通暢；可用無油壓縮空氣輔助清潔。

過濾器維護：定期檢查一級過濾器進氣/出氣口，清理煙煤結垢；二級過濾器濾芯變深色時需更換。

溫度傳感器與溫控器：每次使用前檢查是否正常工作，確保溫度控制精準（誤差≤±10℃）。

關鍵部件校準

氧氣分析模塊：定期用標準氣體校準，確保測量范圍（0-25%）和線性度（<±0.1%O?）符合要求。

輻射錐熱電偶：每月檢查溫度控制精度，調整至預設值±10℃以內。

電源與電路維護

定期檢查電源線及溫控儀表，確保無老化或損壞；避免電磁場干擾，保持實驗室環境穩定。
