一、概述

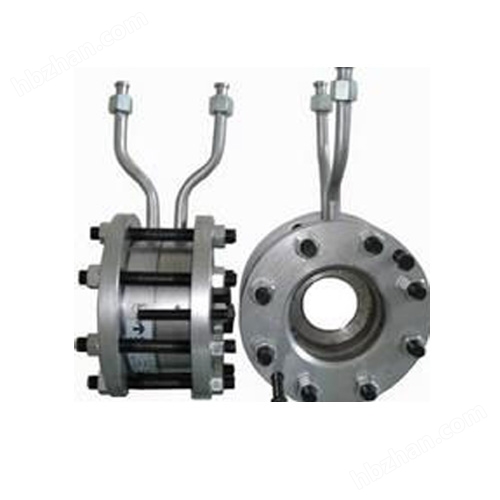

HC-LG系列孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括環室孔板，噴嘴等。孔板流量計節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
智能節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑嫞?b>孔板流量計采用的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
二、特點
▲ 孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲孔板計算采用國際標準與加工
▲ 孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
▲標準型節流裝置無須實流校準，即可投用。
▲一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
智能型孔板流量計特點
▲采用進口單晶硅智能差壓傳感器
▲高精度，完善的自診斷功能
▲智能孔板流量計智能孔板流量計其量程可自編程調整。
▲智能孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程范圍寬、大于10：1
智能型孔板流量計技術指標
▲高精度：±0.075%
▲高穩定性：優于0.1%FS/年
▲高靜壓：40MPa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓
三、HC-LG系列孔板流量計
| 型號 | 說 明 | |||||||||
| HC-LG | 節流裝置（ 孔板流量計 ） | |||||||||
| 代號 | 按其結構特征的兩大基本分類 | |||||||||
| K | 孔板 | |||||||||
| P | 噴嘴等 | |||||||||
| 代號 | 公稱壓力（105Pa） | |||||||||
| 2.5 | 2.5 | |||||||||
| 10 | 10 | |||||||||
| 16 | 16 | |||||||||
| 25 | 25 | |||||||||
| 64 | 64 | |||||||||
| 100 | 100 | |||||||||
| 200 | 200 | |||||||||
| 代號 | 口徑 | |||||||||
| 10～1600 | 10～1600mm | |||||||||
| 代號 | 按其結構形式細分 | |||||||||
| H | 標準孔板(環室) | |||||||||
| Y | 標準孔板(法蘭) | |||||||||
| K | 標準孔板(鉆孔) | |||||||||
| I | ISA 1932噴嘴 | |||||||||
| L | 長徑噴嘴 | |||||||||
| W | 文丘利噴嘴 | |||||||||
| G | 經典文丘利管 | |||||||||
S | 雙重孔板 | |||||||||
| Q | 圓缺孔板 | |||||||||
| Z | 錐形入口孔板 | |||||||||
| R | 1/4圓孔板 | |||||||||
| P | 偏心孔板 | |||||||||
| N | 整體(內藏)孔板 | |||||||||
| X | 楔形孔板 | |||||||||
| T | 不在上述之列的特殊節流裝置 | |||||||||
| 代號 | 介質 | |||||||||
| 1 | 液體 | |||||||||
| 2 | 氣體 | |||||||||
| 3 | 蒸汽 | |||||||||
| 4 | 高溫液體 | |||||||||
| 代號 | 補償形式 | |||||||||
| N | 不帶壓力、溫度補償 | |||||||||
| P | 帶壓力補償輸出 | |||||||||
| T | 帶溫度補償輸出 | |||||||||
| Q | 帶壓力、溫度補償輸出 | |||||||||
| 代號 | 變送器差壓量程范圍 | |||||||||
| 0 | 微差壓量程 | |||||||||
| 1 | 低差壓量程 | |||||||||
| 2 | 中差壓量程 | |||||||||
| 3 | 高差壓量程 | |||||||||
| 代號 | 是否帶現場顯示 | |||||||||
| W | 節流裝置傳感器 | |||||||||
| X | 智能節流裝置（流量計） | |||||||||
