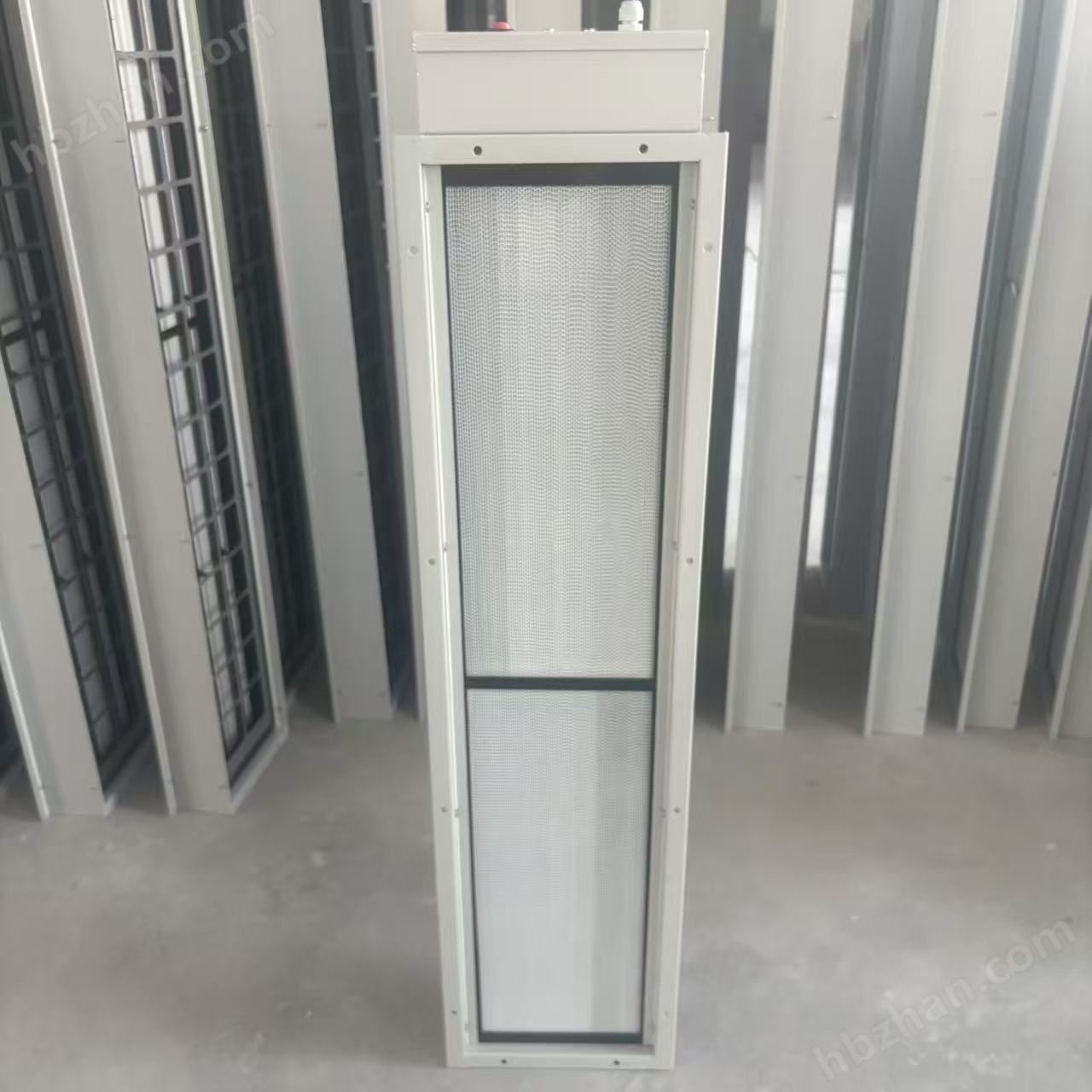

空調空氣凈化除塵滅菌裝置 微靜電 等離子

在復雜多變的電暈電場中,油煙凈化電源供電方式的不同會對設備的安全,高效運行產生至關重要的影響.因此,針對油煙負載頻變的狀況,對具有電流源性質和良好負載適應性的諧振類變換器進行深入研究,具有一定的工程應用價值。

本文首先比較了三種諧振類電路拓?fù)浣Y(jié)構的優缺點,提出采用Buck電路和電流型LCC諧振電路

級聯作為油煙凈化電源的主功率拓?fù)?解決了單級拓?fù)湔伎毡茸兓瘜?duì)變壓器的噪聲

干擾問題.同時詳細分析了LCC變換器諧振腔呈感性時的工作模式,在此基礎上,推導

出LCC變換器在恒流特性的條件,并對其恒流工作過程進行了數學描述.針對恒流特

性,通過圖示比較的方法,確定了品質因數和串并聯電容比值的優取值范圍.接下

來對兩級電路拓?fù)溥M(jìn)行了參數設計,深入分析了分布參數對高頻變壓器的影響以及

抑制措施,給出變壓器的優化設計方法.通過LCC諧振變換器恒流特性的數學描述,提

出一種諧振參數的設計方法,根據其與基波法的數學關系,作了進一步的優化,優化

后的參數設計方法同時具有準確性和快速性的特點.最后根據設計的參數

油煙凈化器專用智能高壓電源,包括調壓直流電路,調頻開關電路,高頻振蕩電路,高

壓變壓器,取樣電路和延時復位電路,所述調壓直流電路的輸出端分別連接調頻開關

電路的輸入端和高頻振蕩電路的輸入端,高頻振蕩電路的輸出端連接調頻開關電路

的輸入端,調頻開關電路的輸出端連接高壓變壓器的輸入端,高壓變壓器的輸出端與

取樣電路輸入端連接,使高壓變壓器產生的高壓經取樣電路進行保護控制
