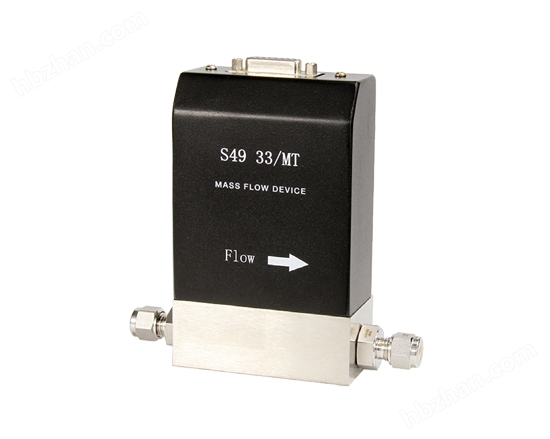

熱式質量流量控制器,利用氣流流過毛細管,改變毛細管溫度分布, 造成上下游溫差方法,而測得氣體質量流量。不同于容積式流量計,其流量精度 不受氣體壓力、環境溫度影響。由于上下游溫差總是實時反應氣流瞬時流量, 所以特別適用于過程控制中的氣體流量的精密測量和控制。
-
石油化工冶金 -
生物食品醫藥 -
燃氣電力能源
| 項 目 | 性能參數 |
| 流量規格 | (100,150,200)L/min |
| 調節閥類型 | 電磁調節閥 |
| 調節閥靜止狀態 | 常閉 |
| 流量控制范圍 | 5%-99%F.S. |
| 流量測量范圍 | 0%-99%F.S. |
| 響應時間 | 2 sec(T98) |
| 工作環境溫度 | 5-50℃ |
| 精度保證溫度 | 15-35℃ |
| 精度 | ±1.0%F.S. |
| 線性精度 | ±0.5%F.S. |
| 重復性 | ±0.2%F.S. |
| 工作壓差 | (100/150/200)L/min:(100/150/200)-300kPa(D) |
| 耐壓 | 3MPa(G) |
| 接觸氣體材料 | 316L,PTFE, Viton |
| 管路接頭 | Swagelok:3/8″ Φ10 VCR:1/2″VCR:1/4″3/8″8 |
| 供電電源 | ±15VDC(±5%) +15V,<100mA -15V,<200mA |
| 輸入阻抗 | >1MΩ4-20mA;(可定制: 1-5V 或 0-5V,輸入阻抗>100kΩ) |
| 流量輸出信號 | (0-5)VDC |
| 負載能力 | ≤3mA4-20mA;(可定制: 1-5V 或 0-5V,負載能力≤3mA) |
| 電氣接頭 | D-SUB15,D-SUB9 |
