污泥調理池?cái)嚢杵鞴S
南京江錦環保攪拌機
江錦潛水?dāng)嚢铏C(jī)性能技術要求：
江錦潛水?dāng)嚢铏C(jī)轉動平衡自如，無卡死、停滯、振動等現象。
江錦潛水?dāng)嚢铏C(jī)機作密封氣壓實驗，實驗壓力為3kg/m2，歷時5分鐘無泄漏現象。
江錦潛水?dāng)嚢铏C(jī)機采用雙機械密封結構和唇形密封組織，機械密封保證在15000小時內可靠運行而不需更換；
江錦潛水?dāng)嚢铏C(jī)引出電纜采用GB5013.2中YZW型橡套軟電纜或性能相同的其它電纜，單臺標準配置長度10m，電纜密封頭采用特殊硫化處理，以防電纜外皮破損，滲水至電機；
江錦潛水?dāng)嚢铏C(jī)表面噴涂防腐漆，其表面光亮，無污損，碰傷，裂痕等現象；
江錦潛水?dāng)嚢铏C(jī)油室內設有密封泄漏保護裝置；
江錦潛水?dāng)嚢铏C(jī)引出電纜中雙色線（黃/綠）規定為接地線，聯接可靠。接地標志明顯，在使用期內不易磨滅；
江錦潛水?dāng)嚢铏C(jī)槳葉及轉子采用動平衡試驗，平衡精度為G6.3；
江錦潛水?dāng)嚢铏C(jī)定子繞組內設有潮氣傳感器，以防電機繞組受潮燒毀。
江錦潛水?dāng)嚢铏C(jī)在規定的條件下，故障前平均運行時間不小于10000小時，整機使用壽命不小于20年。
結構設計要求：
主機：

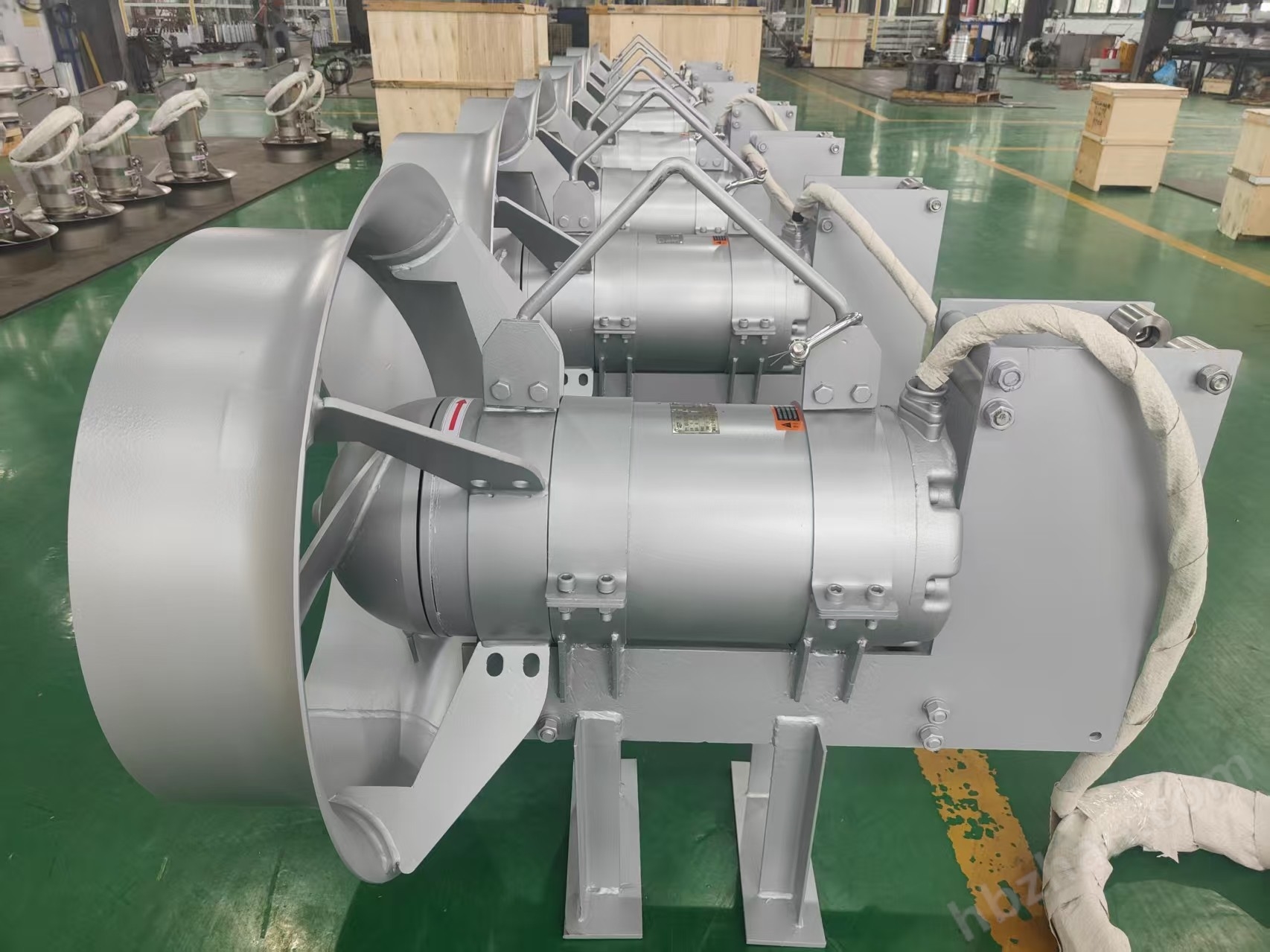

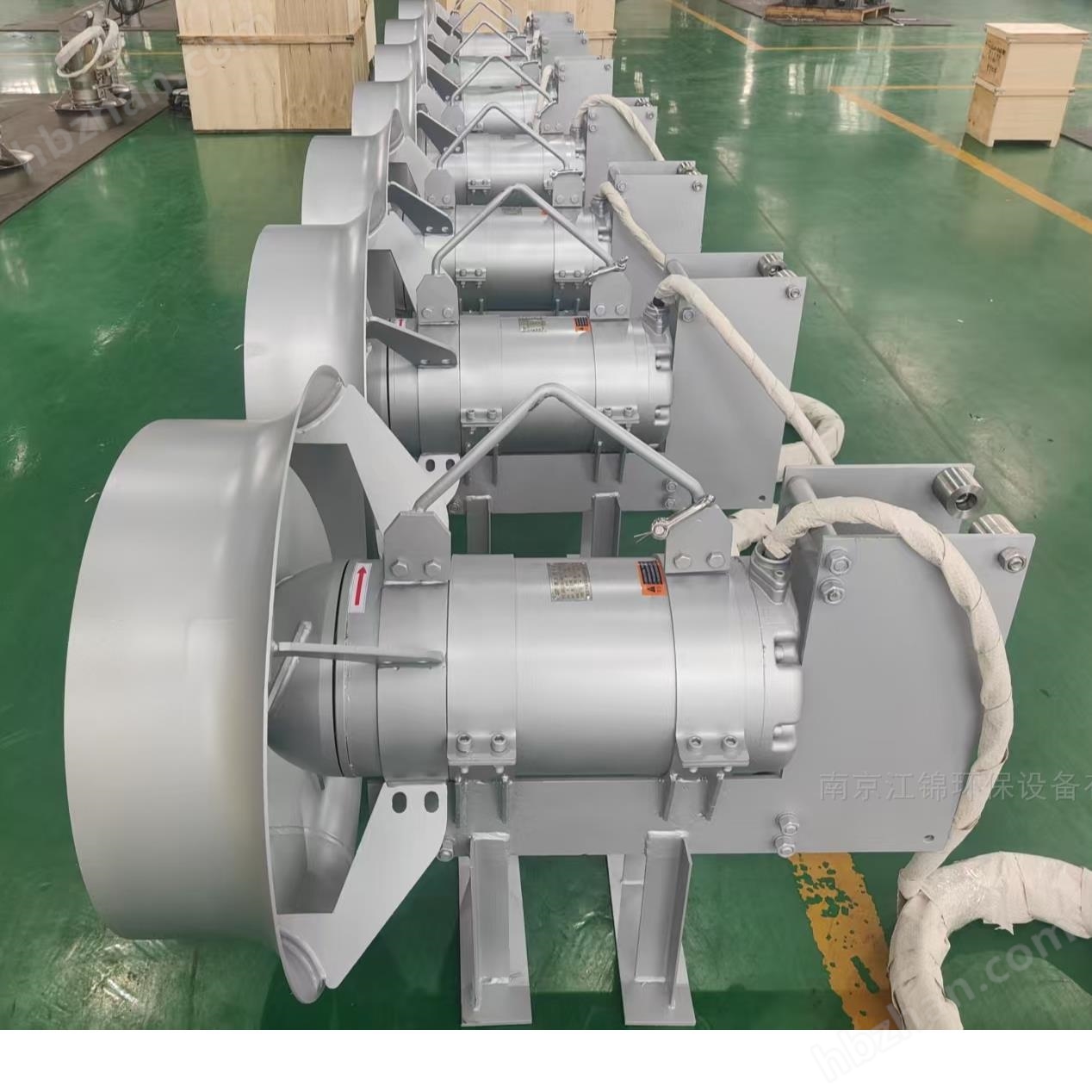

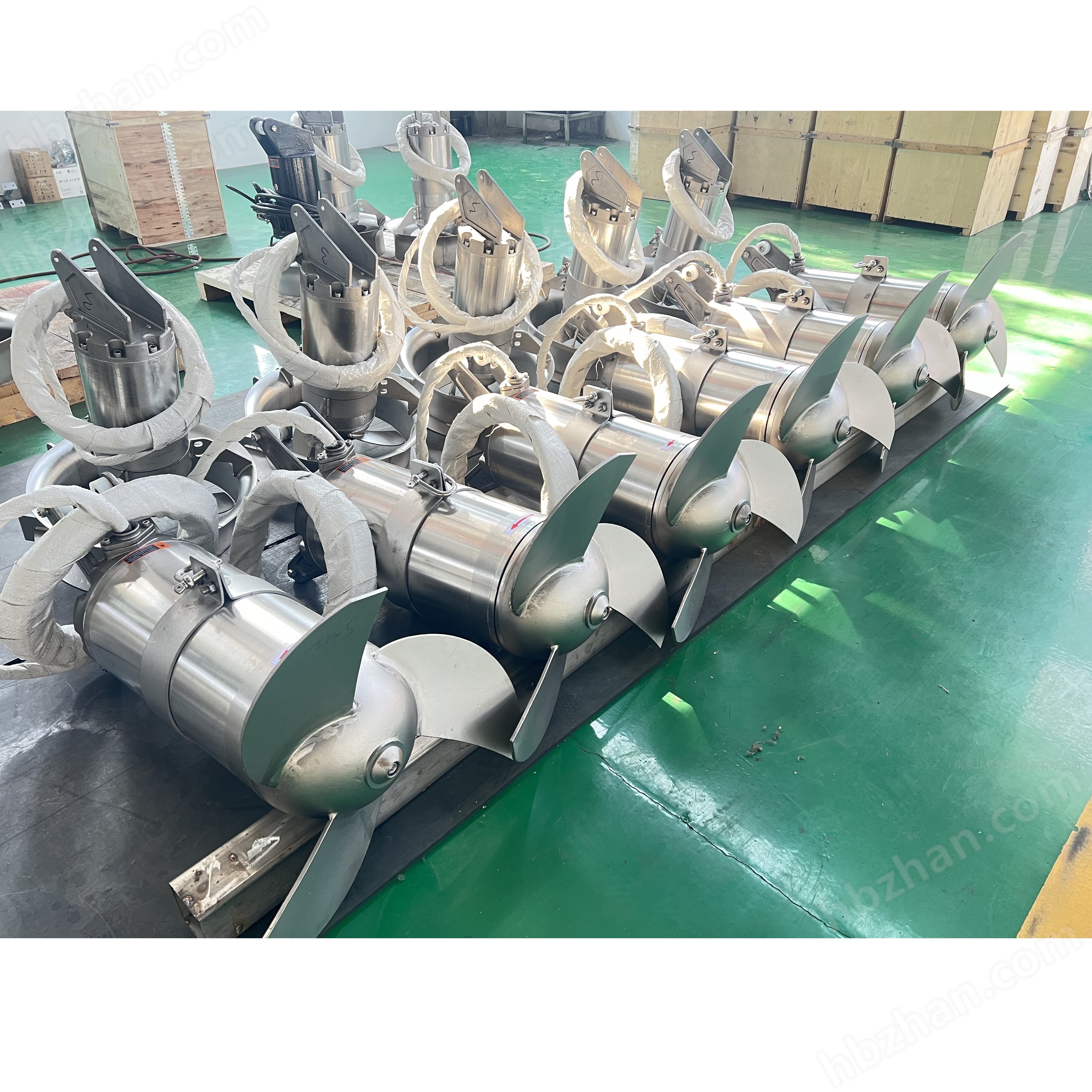

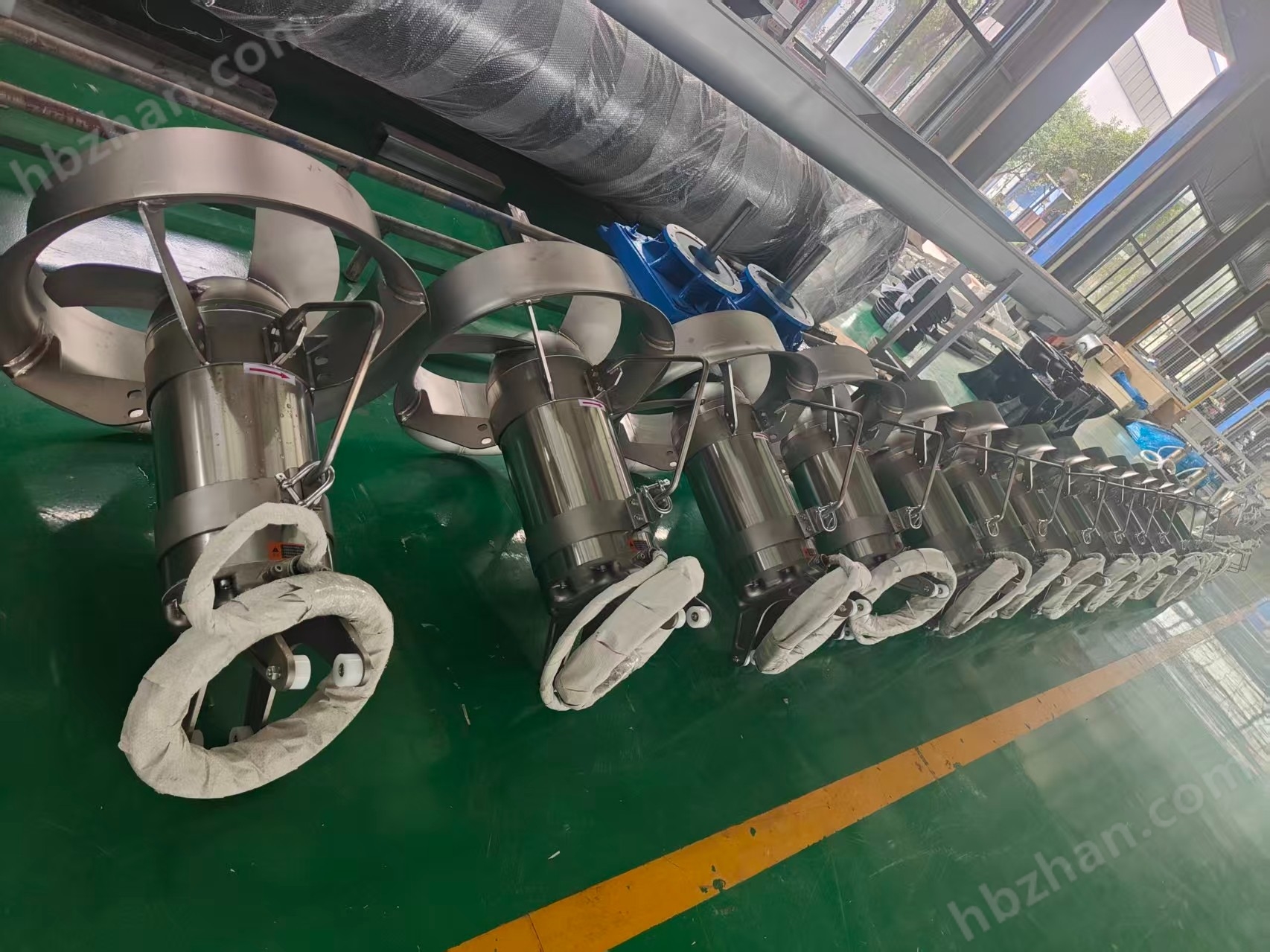

江錦潛水?dāng)嚢铏C(jī)為直聯沖壓式結構，采用多級電機，葉片經沖壓成型，精度好，效率高，結構緊湊，體積小，重量輕，操作維護方便，使用壽命長。殼體全部采用不銹鋼304制造，外形美觀流暢。
江錦潛水?dāng)嚢铏C(jī)采用擺線針輪減速結構，結構緊湊，體積小，重量輕，葉輪通過CFD軟件優化設計，水力性能好。
接線盒：
接線盒與周圍液體、電機部分密封隔離；
冷卻：電機定子由周圍的液體冷卻。
葉片：
江錦潛水?dāng)嚢铏C(jī)葉片采用反扭曲曲線設計，使葉輪避免阻塞結渣。
江錦潛水推攪拌機葉片為二葉橡膠形，鋼制輪轂，有效防止了葉片的斷裂問題，葉片進口邊向后彎曲，有長期自動清洗功能，用鎖緊螺母緊固在軸上，在起吊維修時，容易拆卸更換。
電機：
電機繞組的絕緣等級為H等級，正常情況下，電機溫度不超過80℃。
油室：
潤滑并冷卻密封裝置，軸承座及齒輪與電機和液體之間，油室起著減震和消音的作用，必要時可埋置一個氣囊裝置以減少和降低油室內的壓力上升。
軸承：
江錦潛水?dāng)嚢铏C(jī)軸承的運行壽命大于10萬小時；
考慮到軸承運行中的不利因素，因此選用的軸承壽命將高于上述值。本公司選用SKF進口軸承。
軸密封：
江錦潛水?dāng)嚢铏C(jī)有兩個機械密封和一個唇形密封組成。密封裝置材料：碳化鎢。
防腐及材質：電機殼：HT200防腐；葉 輪 軸：不銹鋼304；葉輪：不銹鋼304；螺釘、螺栓、螺母等聯接附件：不銹鋼304；
軸 304不銹鋼
葉輪 不銹鋼304滲氮處理或做其他硬度處理。
主機殼體 304不銹鋼
導軌安裝系統 不銹鋼304
O型圈 丁晴橡膠
機械密封 碳化鎢
電控柜 不銹鋼304
污泥調理池?cái)嚢杵鞴S控制系統：
每臺潛水?dāng)嚢铏C(jī)均引出控制保護信號線，采用專用控制柜進行控制保護，具有對設備進行過載、缺相、短路、泄漏、超溫等保護功能和提供相應的信號指示，可確保機組可靠運行，并具有PLC接口。
現場控制柜及現場就地按鈕箱（一控一）。
不銹鋼現場控制柜內留與PLC系統連接的接線端子并標識清楚，提供完成的控制圖紙并能實現PLC的自動控制。
變頻器配置說明：
變頻器采用ABB ACS880、施耐德 ATV630，西門子MM440等核心部件采用進口產品的品牌。變頻器需與PLC連接控制。
江錦潛水?dāng)嚢铏C(jī)及附屬設備的供貨范圍包括而不限于：主機、提升導軌、提升鏈、水下電纜、安裝提升（起吊）裝置、基礎螺栓等有效和安全運行所必需的附件。設備安裝、檢查、試驗、拆卸和重新組裝的備用工具。設備運行和維護所需的備品備件。
江錦潛水?dāng)嚢铏C(jī)出廠資料：
（1）設備的詳圖及說明，表明所有的安裝尺寸及材料；
（2）詳細設備的性能說明；
（3）檢測報告；
（4）安裝、維修、運行手冊；
（5）電氣及控制接線圖；
（6）合格證及裝箱清單
（7）備品備件表。
