一、產品介紹

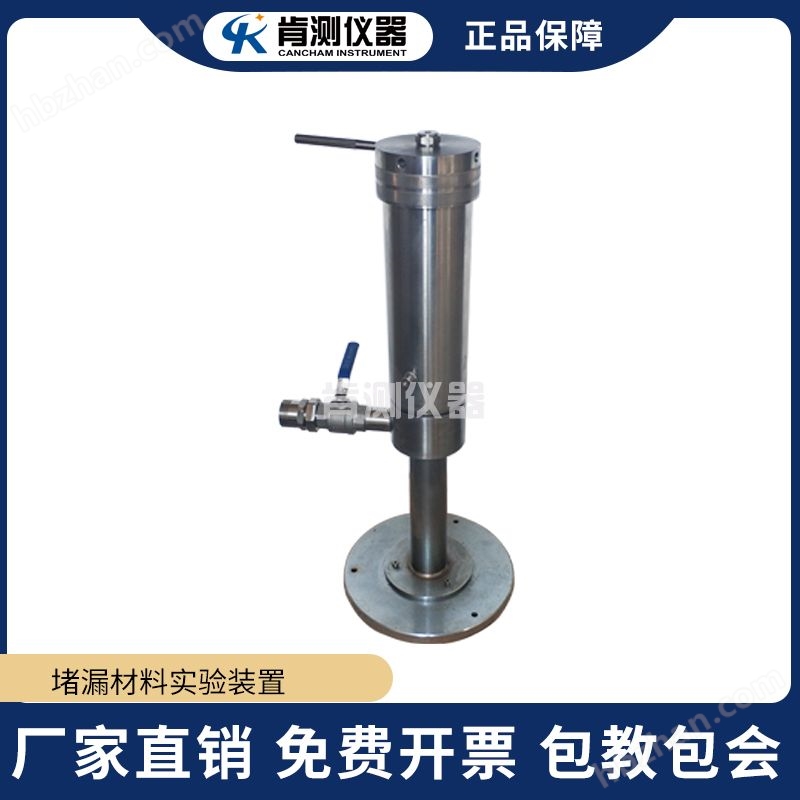

堵漏材料試驗裝置按照美國（API）推薦程序，增加了堵漏壓力反排裝置，其目的是檢測封堵成功后反向破壞封堵所需的力，以便研究封堵材料的結構強度。

堵漏材料試驗裝置用于幫助對重新建立循環所用的材料來進行評價，通過使 用一系列縫隙板及不同尺寸的床層，能有效地模擬各種不同地層，以確定封堵形成的效率及封堵形成前漏失的體積。

產品參數

1、型號:QD-81型；

2、工作壓力：（1000 ± 10）psi

3、收集筒容量：4000mL

4、測堵深度：0～77mm

5、縫隙板規格：1～6 號（其中 6 號全徑環）

配備6種不同型號縫隙板

編號 名稱 不同縫隙尺寸 數量

1 號 縫隙板 S=1mm 1

2 號 縫隙板 S=2mm 1

3 號 縫隙板 S=3mm 1

4 號 縫隙板 S=4mm 1

5 號 縫隙板 S=5mm 1

6 號 全徑環 φ=36 1

6、氣源：氮?dú)?，二氧化碳?xì)怏w （禁用氧氣）

7、設備外形尺寸（L×B×H）：600×540×1100mm；

8、凈重：86.42Kg。

三、產品特點

堵漏材料試驗裝置可實現縫隙試驗、彈子試驗、滾珠試驗、返排壓力試驗。

1、縫隙試驗

滿足可依次從1 號縫隙板(縫隙最小尺)—6號縫隙板，以每秒2psi 的速度加壓，直至達到100psi為止，測定排出的鉆井液體積、可能發生封堵的最小壓力；滿足以每秒10psi的速度增加壓力至1000psi，可測定流出的鉆井液體積和到達的壓力。

2、彈子床試驗

可將Φ14.3mm 的彈子裝入(底部不含濾網的)料筒及外筒中，安裝6號板、以每秒 10psi 的速度增加壓力至1000psi，可測定流出的鉆井液體積和到達的壓力，同時可觀測通過 6 號板(全徑環)封堵情況及封堵材料的滲透深度。

3、滾珠試驗

滿足可將小粒滾珠裝入裝滿(底部有 10 目不銹鋼網)料筒中(此時形成一個厚 77mm 的床層，如果小于 77mm 應記錄該厚度)及外筒內，將 6 號縫隙板(全徑環)裝入旋緊，加入鉆井液樣品后可測量流經滾珠床的鉆井液體積。滿足以每秒 10psi 的速度增加壓力至1000psi，可測定流出的鉆井液體積和到達的壓力、右觀測封堵情況及封堵材料的滲透深度。

4、反排壓力試驗(用于縫隙試驗)

滿足檢測破壞封堵所需的反向壓力測試：在封堵成功后維持該壓力(1000psi)10分鐘，松開調壓手柄，將管匯的高壓膠管與反排裝置的氣源閥體相連接，以每秒2psi的速度加壓，測定壓力會突然或逐漸降低，可觀測峰值（反排壓力）。
