二次元影像
VMC5040自動影像測量?jī)x功能簡介
一. 儀器整機圖
二．儀器特點：
三軸直線導軌，并直接固定在大理石上，確保導軌運行時的俯仰及偏擺精度；
2.三軸均采用日本“松下”伺服馬達驅動；全封裝式反射光柵尺計數，確保定位精度；
3.程控LED冷光源(表面光及輪廓光)，可實現編程批量檢測時自行調節光源強弱；
4.三軸均采用精密絲桿傳動，無間隙，重復性比行業內常用光桿更高，壽命更長；
5.采用美國“Navitar”光學鏡頭及日本“SONY”工業相機，確保影像清晰度；
6.采用全閉環控制，既保證定位精度，又能保證重復精度。
三．儀器配置：
品 名 | 數 量 | 品 名 | 數 量 | ||
1 | 自動影像測量?jī)x主機 | 一臺 | 9 | 程控光源控制系統 | 一套 |
2 | 儀器專用桌 | 一套 | 10 | 校正片 | 一塊 |
3 | 電腦系統 | 一套 | 11 | 光學玻璃 | 一塊 |
4 | CNC測量軟件 | 一套 | 12 | 讀數卡 | 一套 |
5 | 軟件加密鎖 | 一個 | 13 | 讀數卡連接線 | 一張 |
6 | CCD | 一個 | 14 | 影像卡 | 一張 |
7 | 光學鏡頭 | 一個 | 15 | ||
8 | 運動控制箱 | 一套 | 16 |
四．技術參數：
儀 器 型 號 | VMC5040 |
行程 | 500×400×300mm |
主機材質 | 儀器底座、立柱、XY工作臺全部采用天然大理石制作 |
光柵尺 | “新天”全封裝式光工柵尺，分辯率1um |
光學鏡頭 | 手動變倍鏡頭，放大倍率0.7～4.5X （可選） |
影像放大倍率 | 28X～200X |
導軌 | 直線導軌 |
絲桿 | 中國臺灣產高精密級滾珠絲桿 |
CCD | 彩色1/3英寸CCD |
驅動方式 | 三軸日本伺服馬達 驅動 |
控制系統 | 全閉環控制系統 |
線性誤差 | ≤（3+L/200）μm （L為被測工件長度） |
重復精度 | ≤0.003mm |
光 源 | 四相程控LED冷光源 |
標準負載 | 30 |
儀器自量 | 800 |
工作電源 | AC220V |
五．軟件功能簡介:
1、基本幾何量測
點,線,圓,弧,曲線，橢圓等
2、組合元素量測
角度,組合量測,圓心距,圓切線,兩線距，兩線中線,中心點，垂直距離，角平分線,兩線交點等
3、形位誤差量測
同心度,真圓度,直線度,位置度,平行度,傾斜度等
4、 AUTOCAD讀檔，圖形比對
5、其它功能介紹：
6、 SPC自動測量報表功能：
可實現批量檢測，編寫一個測量程序，大批量自動檢測，并輸出多種格式統計報表：

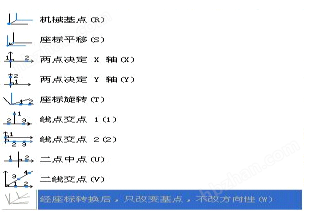

7、工作不必?cái)[正，有座標轉換功能，量測效率高
量測實際物件時，往往要建立坐標系，座標轉換功能能避免工件擺放費時的麻煩，本軟件能提供坐標的數值化的平移和旋轉，根據加工的需要，有些工件的坐標系是假想坐標系，工件上不能直接找到，而是在工件的某些特征上通過平移和旋轉得到

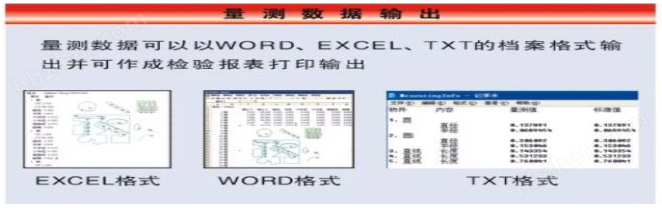

8、測數據輸出
量測資料可輸入通用的辦公軟件統計，如EXCEL，WORD格式，并作成檢驗報表打印輸出。
9、 圖形抄數及DXF輸出
在量測過程中所輸出的圖形，可經由本功能輸出至DXF
六： 售后服務：
1．保固期自交貨日起為期12個月;
2. 保固期內,報價方可免費提供儀器操作以及軟件使用培訓;并一切非人為因素造成的儀器
故障皆免費維修;
3．報價方收到儀器必需上門維修服務信息后,需于兩個工作日內;
4. 保固期后,如需則只收取路費及原材料成本費;
5. 保固期后，我司將定期有回訪客戶儀器使用情況，客戶也可續費延長保固期。
