優點:
由于接液面均為PTFE材質注1,所以被用于衛生設施注2,在熱水、耐熱性液及氯水作用下表面不會發生老化。
接液面均為PTFE材質,由于液體附著及滲透均較少,所以對味道變更注3時的味污染防止有效。
對于味道變更的衛生設施工程,可縮短時間提高生產效率。
構造:

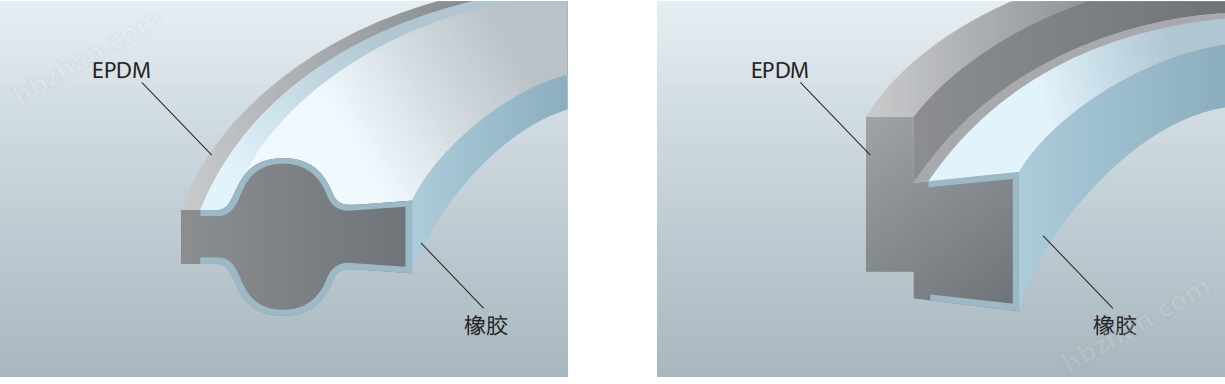

三明治型復合密封墊片,用耐化學性、耐熱性及耐污染性良好的PτFE樹脂膜包覆具有彈性的橡膠而制作的潔凈密封墊片的表面。

使用溫度范圍:-30~150℃
使用壓力:1.0MPa
套管用TOMBO™No.9014-B 黑色EPDM
套管用TOMBO™No.9014-BW 白色EPDM

標準尺寸

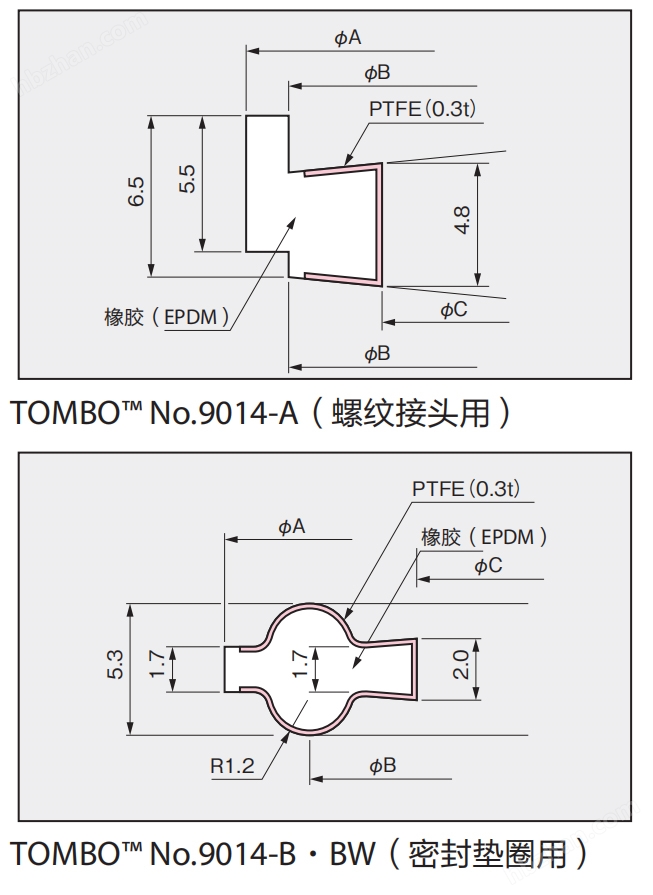

| 標準尺寸 | TOMBO™No | |||||
| 9014-A(螺紋接頭用)[mm] | 9014-B(密封墊圈用)[mm] | |||||
| ΦA | ΦB | ΦC | ΦA | ΦB | ΦC | |
| 1 | 32.5 | 29.2 | 23.0 | 49.5 | 43.5 | 23.1 |
| 11/2 | 46.0 | 42.7 | 35.6 | 49.5 | 43.5 | 35.8 |
| 2 | 59.5 | 56.2 | 47.8 | 63.0 | 56.5 | 48.0 |
| 21/2 | 73.0 | 69.9 | 59.5 | 76.5 | 70.5 | 59.7 |
| 3 | 86.5 | 82.6 | 72.1 | 90.0 | 83.5 | 72.3 |
| 4 | 112.5 | 108.3 | 97.6 | 118.0 | 110.0 | 97.8 |
注:B型及BW型的情況下,標準尺寸不同的規格用()數值表示BW型的標準尺寸。另外,3-1/2B只有B型。
