唐雪陽
安科瑞電氣股份有限公司 上海嘉定 201801
一、新能源浪潮下的充電樁發展現狀
在全球倡導綠色出行與可持續發展的大背景下，新能源汽車產業迎來了爆發式增長。近年來，各國政府紛紛出臺鼓勵政策，消費者環保意識不斷提升，新能源汽車以其0排放、低能耗的優勢，逐漸成為汽車市場的新寵。2024年我國新能源汽車產銷量突破1000萬輛，產銷量連續多年，已成為大市場，未來還將進一步朝著智能化、網聯化、國際化方向發展。預計2025年我國新能源乘用車零售銷量將達1330萬輛，同比增長20%，滲透率有望達到57%，繼續全球新能源汽車市場。

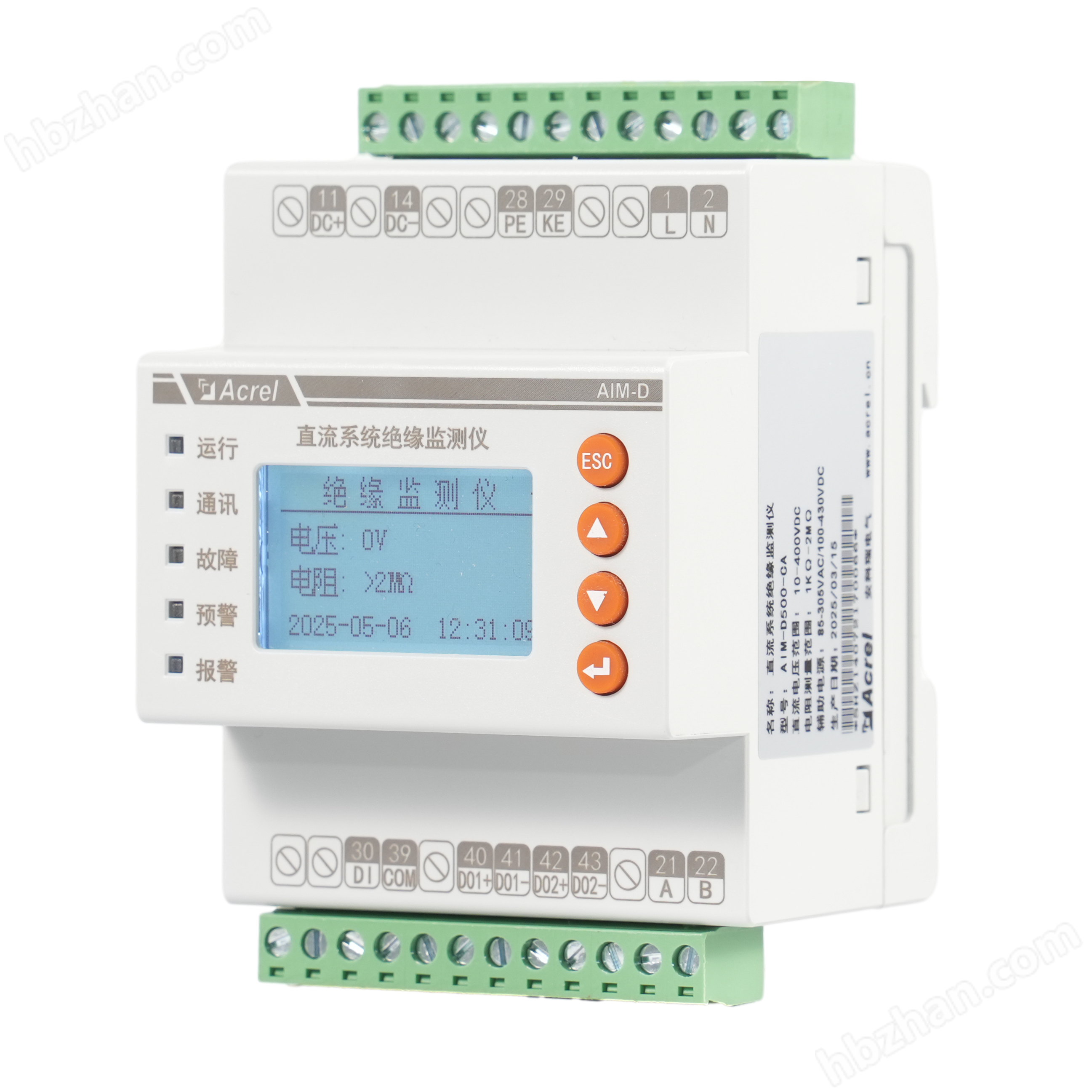

直流絕緣監測儀
直流絕緣監測儀
充電樁作為新能源汽車的配套設施，其重要性不言而喻，直接關系到新能源汽車的使用體驗和推廣普及。在政策和補貼的雙重推動下，充電樁的建設速度明顯加快，近年來，車樁比(新能源汽車與充電樁數量的比例)維持在大約3:1的水平。根據工信部規劃，2025年國內車樁比將實現2:1，2030年實現1:1，未來充電樁市場發展?jié)摿薮蟆?br data-filtered="filtered" style="box-sizing: border-box; margin: 0px;"/>
隨著新能源汽車保有量的逐步提升，充電基礎設施不斷完善，公共領域的充電供需矛盾逐漸緩解，但充電樁的質量和安全問題仍然是廣大車主需要關注的焦點。據相關媒體報道，上海某區的一個充電站發生了一起充電樁起火事件，幸好消防人員及時趕到，才未造成嚴重后果。經調查，事故原因是充電樁內部線路老化，短路引發了火災。此類事件并非個例，因充電樁故障引發的安全事故給人們的生命財產帶來了嚴重威脅。因此，選擇一款安全可靠的充電樁至關重要，這不僅關系到車輛的正常使用，更關系到使用者的人身和財產安全。
二、充電樁安全隱患剖析
在充電樁的眾多安全隱患中，絕緣問題尤為突出，隨時可能引發嚴重事故。漏電是絕緣問題最直接的表現之一，當充電樁內部的絕緣材料老化、損壞，或者線路連接不當，就會導致電流泄漏。漏電不僅可能對充電設備和車輛造成損壞，更嚴重的是會危及使用者的生命安全。
短路也是常見的由絕緣問題引發的故障。當絕緣性能下降，不同線路之間的絕緣層被擊穿，就會形成短路。短路瞬間會產生巨大的電流，引發電火花，可能點燃周圍的易燃物，進而引發火災。
火災則是絕緣問題引發的最嚴重后果。一旦充電樁發生漏電或短路，產生的電火花很容易點燃周圍的塑料外殼、電線外皮等易燃材料，火勢迅速蔓延，難以控制。
常見的絕緣故障是如何產生的呢？一方面，充電樁長期暴露在戶外，經受風吹雨打、日曬雨淋，絕緣材料會逐漸老化、變質，失去原有的絕緣性能。另一方面，充電樁的安裝和維護不當也是重要原因。如果在安裝過程中，線路連接不牢固，或者絕緣材料受到損傷，就會埋下安全隱患。而在日常使用中，如果缺乏定期的維護和檢查，無法及時發現絕緣問題并進行修復，問題就會越來越嚴重。此外，一些充電樁生產廠家為了降低成本，使用質量不合格的絕緣材料，也是導致絕緣故障頻發的重要因素。
隨著新能源汽車的普及，充電樁的使用越來越頻繁，解決絕緣問題對充電樁安全來說已經刻不容緩。它不僅關系到每一位車主的切身利益，也關系到整個新能源汽車產業的健康發展。只有從源頭上解決絕緣問題，加強充電樁的質量把控、安裝規范和日常維護，才能讓充電樁真正成為新能源汽車的“安全伴侶"，為綠色出行保駕護航。
三、AIM-D500-CA：充電樁的安全衛士
在面對充電樁絕緣問題這一嚴峻挑戰時，AIM-D500-CA絕緣監測儀挺身而出，成為守護充電樁安全的堅實防線。它采用良好的信號注入法監測技術，猶如給充電樁安裝了一雙“智慧之眼"，能夠24小時不間斷地實時監測充電樁內部直流系統正負極對地絕緣電阻。
當絕緣電阻發生細微變化時，AIM-D500-CA能迅速捕捉到這些信號，并通過內置的精密算法進行分析處理。一旦絕緣電阻低于設定的預警值，它便會立即發出預警信號，如同一位忠誠的衛士，第一時間向工作人員報告潛在的安全隱患。例如，在某大型充電站，AIM-D500-CA成功監測到一臺充電樁的絕緣電阻出現下降趨勢，及時發出預警。工作人員接到通知后，迅速對該充電樁進行檢查和維修，避免了一場可能發生的安全事故。
與傳統的人工巡檢和被動報警方式相比，AIM-D500-CA具有的優勢。傳統方式往往依賴人工定期檢查，不僅效率低下，而且很難及時發現一些潛在的絕緣問題。而AIM-D500-CA能夠?qū)崿F(xiàn)實時在線監測，無論是白天還是黑夜，無論是烈日炎炎還是狂風暴雨，它都能堅守崗位，不放過任何一個安全隱患。其預警功能更是將安全防線提前，在問題還處于萌芽狀態時就及時發現并解決，有效避免了事故的發生，大大提高了充電樁的安全性和可靠性。
除了實時監測和精準預警，AIM-D500-CA還具備強大的故障判斷功能。當絕緣電阻持續下降，達到報警值時，它會立即發出報警信號，同時通過“絕緣評估"子菜單，清晰地顯示出正極對地電壓、負極對地電壓、正極對地電阻、負極對地電阻等關鍵參數，幫助工作人員快速準確地評估故障位置和嚴重程度，為及時采取有效的維修措施提供有力依據。在實際應用中，AIM-D500-CA的這一功能發揮了重要作用。在[具體案例地點]的一個充電站，AIM-D500-CA檢測到一臺充電樁出現絕緣故障，通過“絕緣評估"子菜單提供的詳細信息，維修人員迅速鎖定了故障點，僅用了短短小時就完成了維修工作，恢復了充電樁的正常使用，大大減少了因故障導致的停機時間，提高了充電站的運營效率。
四、AIM-D系列直流絕緣監測儀產品選型
AIM-D系列直流絕緣監測儀專為直流系統設計，用于不接地的直流系統接地故障檢測。當直流系統出現接地故障時，能發出絕緣故障報警信號。
產品可以應用在發電廠家、變電站的直流屏、電動汽車充電裝置、UPS供電系統、光伏直流系統、儲能系統及其它直流電網等直流系統。
五、直流絕緣監測儀的應用
在直流充電樁中的應用
電動汽車充電裝置一般由柜體、多個交流轉換直流充電模塊、智能切換單元、測量?jī)x表、控制器、接觸器、充電槍等組成。
該示例為一個雙槍120kW直流充電樁。智能切換單元控制充電模塊，直流電表測量電流，絕緣監測儀測量絕緣電壓，絕緣電阻，絕緣監測由控制器進行控制。當充電樁使用時，單獨使用充電槍A或B時，控制器發出命令控制對應IMD1或者IMD2絕緣監測儀良好行絕緣監測；充電槍A和B同時使用時，控制器發出命令控制IMD1絕緣監測儀良好行絕緣監測。通過控制器與絕緣監測儀的協調工作，保障直流充電系統的安全性，穩定性和可靠性。
儲能絕緣監測應用
儲能絕緣監測方案主要分兩種：絕緣監測儀外置方案和內置方案。安科瑞絕緣監測儀應用在外置方案中，方案固定，可復制性強。
國外儲能項目采用絕緣監測儀外置方案的較多，可以采用AIM-D100-TS。其中，有些項目需要絕緣監測儀滿足IEC標準要求，可以采用AIM-D5000-CA和ACPD300。
六、直流系統絕緣監測案例
安科瑞電氣提供從內部監測儀表到充電樁管理平臺的解決方案。其中，直流充電樁內部安裝絕緣監測儀，對充電線路進行絕緣檢測。

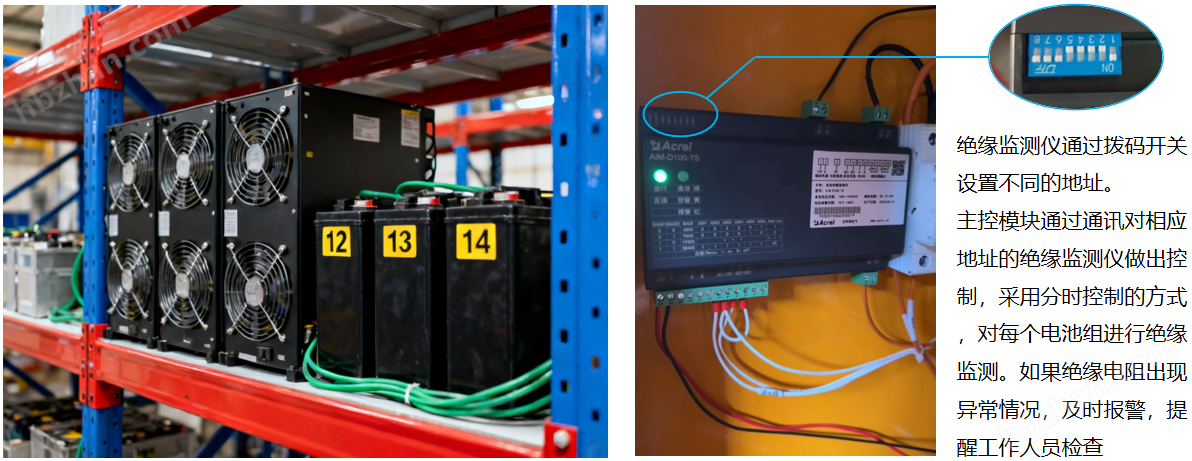

某電池公司一直在做工商業儲能的項目，在項目方案中，儲能直流系統的絕緣監測產品作為電氣安全的一個重要環節一直備受關注。
七、產品證書
