應用方向:
? 量子信息科學
? 單光子源研究
? 單分子光譜
? 微腔相關實驗
? 量子點光譜
技術優點:
• 1.7K-350K溫區范圍內平穩控溫與變溫
• 較大限度的兼容已有的室溫光路，易于實現直接的自由光路高數值孔徑方案
• 簡單流暢的設備操作過程，一鍵降溫、精準控溫
• 較高的制冷功率(>20mW),在不犧牲低溫度的情況下允許更復雜的實驗裝置和熱負載
設備特點介紹:
制冷單元：
• 系統具有低成本運行和操作簡單的特點。系統采用制冷機閉環制冷，內置密封氦氣，避免了任何液氦的消耗
• 采用變頻壓縮機，只需220V單相電即可運行，無需水冷，根據系統需求實時調整工作頻率，避免額外能源消耗，并且*的延長了冷頭使用壽命
• 制冷單元具有全自動的控制系統，實驗人員無需低溫經驗即可使用
設備結構：

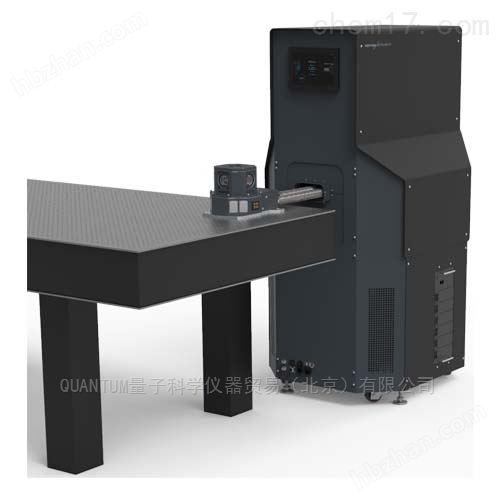

• 樣品腔可直接放在任何光學平臺上，角度靈活，較大程度上保證了對原有實驗方案的兼容性，使室溫試驗可以平移到低溫實驗
• 一體化設計的主機集成了制冷、氦氣、真空泵、系統控制單元。設備的結構更加合理，自動化程度更高，系統的避震等特性為高精度實驗需求進行了優化
• 隔離式的優化設計使樣品腔與制冷系統的溫度和真空獨立控制，使得更換樣品更為方便
系統控制：
• 觸屏控制，系統所有的狀態參數和控制可以在系統的觸摸面板上完成，使得系統的控制更為簡單
• 軟件控制，完備的系統控制程序。接口支持其他第三方控制程序。（例如用戶自己可以用Python, MATLAB, LabVIEW, C開發程序）
樣品環境：
• 樣品腔可以非常方便的打開進行樣品更換和實驗裝置的調整
• 靈活的電路連接方案，超過20根電學通道供用戶使用
• 多種拓展面板可選，RF、光纖、特殊氣體等多種成熟方案供選擇
• 多個光學窗口，接受定制化設計，讓光路設計更靈活
• 近工作距離方案滿足高數值孔徑的需求
• 窗口材料有多種選擇滿足各種波長需求
性能表現：
• 全新一代的氦循環技術確保了系統的超高制冷效率
• 熱沉設計、微量液氦制冷樣品臺、雙層屏蔽三大關鍵技術確保系統的低溫性能
• 專li的震動阻尼技術將冷頭震動進行隔離并牢固的固定樣品臺，從而實現納米級的震動穩定性
• 系統在制冷樣品臺的同時智能控制微量氦氣的液化，將多余冷量進行存儲，避免冷量的浪費
• 在實驗熱負載較大時系統具有較大的短時間冷量補償能力
Cryostation xp100 | Notes | |
Baseline system includes: 2 RF coax lines, 25 DC connections & 3 optical windows | ||
PERFORMANCE DATA | ||
Temperature Range | 1.7 K - 350 K | |
Temperature Stability | <2 mK <50 mK | peak to peak at base T (1.7K) |
Vibrational Stability | <20 nm | peak to peak (measured on platform x-axis) |
Cooling Power @ Base T | >20 mW | in addition to baseline configuration noted above |
Sample Cooldown Time to Base T | ~12 hrs | using sample exchange barrier |
Sample Warmup Time | ~2 hrs | |
Vacuum Pressure | <5.5 x 10-8 torr | measured in sample space (at base T) |
OPTICAL PROPERTIES | ||
Optical Access | 3 optical ports | 2 radial + 1 overhead (4 radial available) |
Acceptance Angle | 30° full angle | sample at center of platform -80° near cold window -120° near warm window |
INTERFACING | ||
Electrical Access | 25 user connections* | |
Interface Side Panels | one | quad RF feedthrough (2 coax routed standard, 2 more available) |
Thermal Lagging | 6 locations | to radiation shield |
Temperature Sensors | 2 Calibrated Cernox™ | corresponding to platform and sample temperature |
DIMENSIONS | ||
Sample Space (diameter x height) | ∅92 mm x 92 mm | inner radiation shield |
Beam Height | 147 mm | options available to modify |
Platform Style | circular mounting plate with 1"∅ bolt pattern | |
OPTIONS | ||
Sample Mounting | user specified | standard (fixed, adjustable, electrical) & custom alternatives available |
Sample Motion | optional nanopositioner integration | stages mounted on the platform |
