振動試驗測試儀組成； DFT5004振動控制器、GF200功率放大器、JZQ-20振動臺、標準傳感器（電壓型）等組成。JZQ系列電動式激振器是一種電/機變換器，即將電能轉換為機械能，對試件提供激振力的一種裝置。用于各種工程結構振動試驗。此外，它可以用作振動臺，對小型儀表、零件等作環境振動試驗、固有頻率、疲勞試驗以及對傳感器進行校驗。
JZQ-20激振器
1、特點
1.1體積小、重量輕、可作為振動臺對傳感器進行校驗使用；
1.2可用于中小型零件、儀表的環境振動及疲勞試驗；
1.3可用于中小型結構測定動態響應、共振頻率、機械阻抗等；
1.4頻率范圍寬、出力效率高；
1.5結構合理，可靠性高；
2、主要技術指標
2.1額定出力(峰值)正弦/隨機: 200 N；
2.2振幅: ±10 mm；
2.3加速度: 25g；
2.4輸入電流≤14Arms；
2.5頻率范圍: DC～2KHz；
2.6一階共振頻率: 50Hz；
2.7動圈直流電阻: 0.7Ω；
2.8力常數(N/A): 14.3；
2.9可動部件質量：0.56Kg；
2.10外形尺寸：Φ180 × 244；
2.11安裝孔尺寸: 200×160 /4-Φ10；
2.12重量: 17.5Kg；
2.13輸出方式: 臺面；
2.14連接方式: M5；
2.15彈性支撐剛度(N/mm): 3；
2.16主共振頻率: >1500 Hz；
2.17強迫風冷: 無；
2.18非線性: ≤1%（對激振力）；
2.19工作溫度: -30～70℃；
2.20存儲溫度：-55～85℃；
2.21濕度：95%R.H.；
2.22輸入方式：四芯航空插座；
2.23連接桿：1根；
2.24輸入電纜：1根；
2.25推薦功率放大器：GF200；
振動試驗測試儀
DFT5004動態數據采集分析系統
1、AD分辯率: 16bit
2、精度: 優于0.5％(滿量程)
3、輸入：4通道電壓或IEPE型傳感器（4mA/+24VDC）
4、通道采樣頻率:100KSPS/CH
5、電壓輸入范圍: ±10VP
6、程控增益：1、10、100倍
7、頻率范圍：電壓輸入：DC-30KHz
IEPE輸入：0.3Hz-30KHz
8、供電：DC10∽30V
9、輸入接頭：BNC插座；
10、外型尺寸： 125mm（W）×50mm（H）×178mm (D)；
11、重量：約500G；
12、應用軟件：DFT6000；

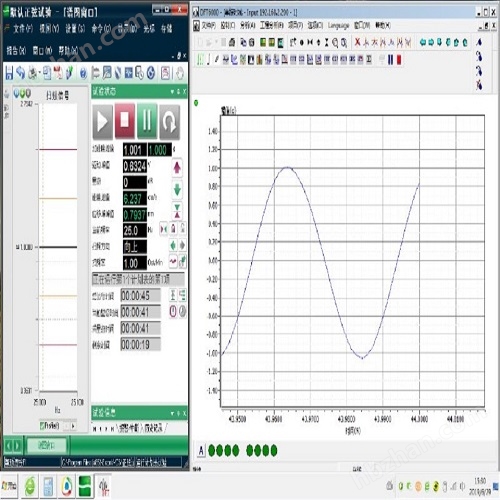

DFT6000數據采集分析系統軟件
DFT6000 信號分析系統同時支持信號采集及后處理分析兩種工作狀態,該系統具有以下特點：
1. 整個系統全部采用C++語言開發，面向?qū)ο缶幊蹋寮軜?gòu)，系統穩定可靠且擴展性強。
2. 系統同時支持在線模式及后處理模式，兩種模式任意切換，同時支持工作區及項目文檔管理功能，管理數據非常方便。
3. 支持虛擬TEDS傳感器，采用數據庫對傳感器進行統一管理，使用更加方便。
4. 同時支持多種語言，系統默認支持中文及英語，語言文件采用文本格式，用戶可以根據自己的實際需要自己翻譯使其很好的支持其他語言，不同的語言可以實時進行切換。
5. 可以配接我公司生產的各種信號分析儀器，分析儀的類型可以根據用戶實際使用的產品自己指定。
6. 具有豐富的多種參數設置功能：
l 可以任意設置采樣的起止通道；
l 任意指定各采樣通道是否存盤；
l 可以調節顯示波形時圖形的刷新速度；
7. 支持多種文件存儲格式。存盤文件格式可以為聯能公司專用的二進制格式，也可以存為UFF58、UFF58b，MatLab5.0格式,方便用戶使用其他軟件分析數據。
8. 多種采樣方式：
l 示波方式；
l 手動觸發；
l 信號觸發；
l 連續記錄。
9. 具有豐富的時域、頻域分析處理功能，系統支持顯示：
l 應變花計算
l 單蹤示波視圖；
l 多蹤時域示波；
l 李沙育圖（即X-Y圖，X軸，Y軸可以任意指定通道）；
l 傅里葉分析；
l 自譜、功率譜、功率譜密度分析；
l 傳遞函數分析;
l 旋轉機械轉速分析;
l 統計信息(可以顯示任意幾個通道的大值，最小值，峰峰值、有效值、方差、標準差、波峰因素、波形因素、脈沖因素、裕度因素)。
10. 充分利用計算機海量存儲硬盤，長時間、實時、無間斷記錄多通道信號。
