YWZC-300/50 是常閉式電力液壓塊式制動器，適配 300mm 制動輪，配 Ed50/6 推動器，制動力矩約 630Nm，為起重、港口、冶金等重載頻繁啟停設備提供安全制動與定位，失電強制抱閘、得電液壓松閘，安全冗余與穩定性突出。
一、型號與核心參數
型號含義：YW（電力液壓）、Z（塊式）、C（常閉式）、300（制動輪直徑 mm）、50（Ed50/6 推動器）。
基礎參數：制動輪直徑 300mm；制動力矩 630Nm；推動器 Ed50/6（推力 50kN，行程 60mm）；工作電壓 AC380V；退距 0.7mm；重量約 78kg；中心高 240mm；防護 IP55+；溫度 - 20℃～+50℃，濕度≤90%。
二、工作原理與結構
原理：失電時彈簧力抱閘（安全制動）；得電后電機驅動液壓泵，油壓推活塞打開閘瓦；失電彈簧復位抱閘，安全冗余高。
結構：制動架、制動瓦塊（無石棉襯墊 + Q235 鋼背）、Ed50/6 推動器、間隙自動補償、等退距裝置、60Si2Mn 彈簧組件。
三、核心特點
安全可靠：失電 / 斷液強制制動，等退距防偏磨，間隙自動補償，制動穩定。
性能穩定：液壓緩沖，制動平穩低沖擊；無石棉襯墊摩擦系數 0.35-0.45，力矩可調。
維護便捷：自潤滑鉸點免維護，襯墊卡裝快換，配件通用，停機時間短。
適配性強：耐受惡劣環境，適配重載頻繁啟停，適配起重機、港口、冶金等設備。

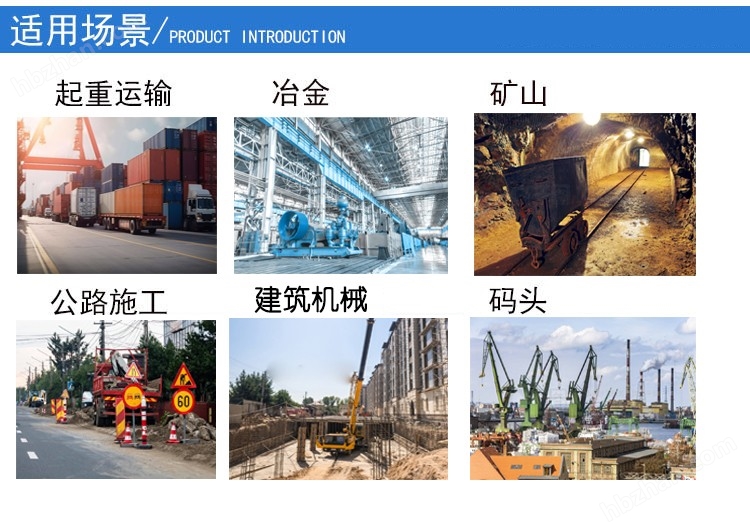

四、應用場景
起重機械：橋 / 門式起重機大車、小車、起升機構。
港口機械：岸橋、場橋、門座起重機。
冶金設備：連鑄機、軋機、輥道輔助制動。
其他：礦山絞車、建筑機械回轉 / 行走機構。
五、選型與維護要點
選型：匹配制動輪直徑、制動力矩、推動器推力 / 行程、電壓 / 頻率、安裝空間。
維護：定期查 Ed50/6 推動器油位 / 油質（YB-N46 抗磨液壓油）；襯墊磨損≥1mm 更換；檢查間隙、退距、緊固件與密封；故障排查（打不開查電源 / 油路，制動力不足調彈簧 / 換襯墊）。
新疆-電力液壓塊式制動器
工作原理
該系列液壓推桿制動器由制動架和相匹配的YT1型電力液壓推動器兩大部分組成。
當通電時，電力液壓推動器動作，其推桿迅速升起，并通過杠桿作用把制動瓦打開（松閘）；當斷電時，電力液壓推動器的推桿在彈簧力的作用下，迅速下降，并通過杠桿作用把制動瓦合攏（抱閘）。
□制動器的安裝及調整
●制動器安裝方式：
○縱裝：松開螺母4、5使主彈簧處于自由狀態，松開6、8螺母，轉動螺桿7撐開制動臂，再將制動器套裝在制動輪節器
○橫裝：當制動輪已裝在電機與其它機件之間時，松開螺母4、5、6、7、8，轉動螺桿取下螺桿3和7，將制動臂放倒。從側南裝到制動輪上。
●制動器的調整
○推動器工作行程的調整
在保證閘瓦最小退距的情況下，推動器的工作行程愈小愈理想，因此需要調節其安裝高度H1，其調整方法：松開螺母6和8（見圖），轉動螺桿7，使H1安裝尺寸符合表1的要求。調好后擰緊螺母6、8。
○制動力矩的調整
松開螺母4，夾住螺桿的尾部方頭，轉動螺母5，使方形彈簧座位于彈簧架刻線以內，調整發后將螺母4和5擰緊退即可。
