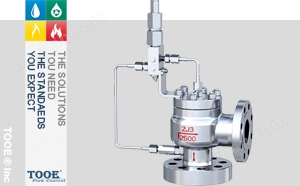

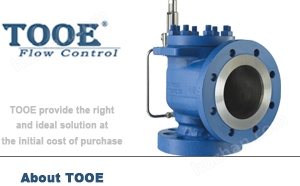

先導式泄壓安全閥概述
先導式安全泄壓閥是一種新穎結構的安全閥，先導式安全閥在普通彈簧安全閥的基體上，增設了先導機構，使本安全閥具有先導式安全閥和普通式安全閥的雙重作用。主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的超壓保護閥門裝置。其主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作壽命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。
 |  |  |

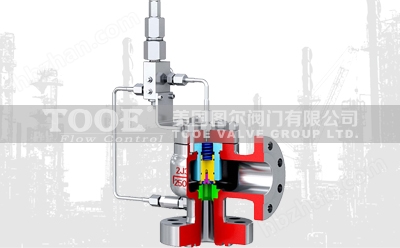

先導式安全閥由主閥、導閥、泄放閥、接頭和導管等組成。在正常工況下，系統的介質壓力既作用于主閥瓣的下方，又作用于主閥瓣的上方。在正常工況下，導閥上閥瓣處于關閉狀態，導閥下閥瓣處于開啟狀態。管道介質通過下閥瓣進入主閥瓣上方的氣室內，使主閥瓣關閉。當管道介質壓力異常，達到或超過設定的整定力時，導閥下閥瓣在介質壓力的作用下關閉，切斷管道介質進入主閥瓣上方的通道，同時導閥上閥瓣被頂桿頂起，即導閥開啟，主閥瓣上方氣室內的介質通過排氣接頭迅速排出。主閥瓣在下方介質壓力的強力作用下，瞬時開啟，將管道介質從主閥的出口迅速大量排出，使管道介質壓力恢復到正常的工作壓力，保證系統的安全。當管道壓力降到系統設定的整定壓力的約90%時，導閥上閥瓣在彈簧的作用下關閉，同時導閥下閥瓣被頂桿頂開，管道介質通過下閥瓣進入主閥瓣上方的氣室，主閥瓣在壓差作用下關閉，保證了系統的正常運行。
先導式泄壓安全閥參數
| 公稱通徑：DN25-DN600 | (國際)啟閉壓差：≤15% | |
| 公稱壓力：1.6Mpa-32Mpa(150LB-2500LB) | (國際)超過壓力：≤10% | |
| 適用溫度：-30℃-350℃ | (國際)整定壓力偏差：≤±3% | |
| 適用介質：水；油；氣；蒸汽 | (國際)設計制造：API RP520；JIS 8210；DIN 3320 | |
| (國標)一般要求：GB/T 12241 | (國際)結構長度：API 526；JIS B2001；DIN 3302 | |
| (國標)性能試驗：GB/T 12242 | (國際)連接法蘭：ANSI B16.5；JIS B2216；DIN 2546 | |
| (國標)彈簧直接載荷式安全閥：GB/T 12243 | (國際)檢驗試驗：API 527 | |
| (國標)連接法蘭：JB/T-94；JB/T 2769-92 | 閥體材質：鑄鋼WCB；不銹鋼304/316 | |
| 閥瓣材質：不銹鋼；不銹鋼+PTFE | 導向套：不銹鋼1Cr18Ni9Ti | |
| 彈簧材質：彈簧鋼50CrVA | O型圈：氟橡膠 | |
| 密封面材料："Y"型堆焊Co基硬質合金；"F"型氟塑料 | 導閥材質：不銹鋼304/316 |
安全閥整定壓力分級
| Mpa | 整定壓力分級 | ||||||||
| 1.6 | 0.06-0.1 | 0.1-0.16 | 0.16-0.25 | 0.25-0.4 | 0.4-0.6 | 0.6-0.8 | 0.8-1.0 | 1.0-1.3 | 1.3-1.6 |
| 2.5 | ＞1.3-1.6 | ＞1.6-2.0 | ＞2.0-2.5 | | | | | | |
| 4.0 | ＞1.3-1.6 | ＞1.6-2.0 | ＞2.0-2.5 | ＞2.5-3.2 | ＞3.2-4.0 | | | | |
| 6.4 | ＞2.5-3.2 | ＞3.2-4.0 | ＞4.0-5.0 | ＞5.0-6.4 | | | | | |
| 10.0 | ＞4.0-5.0 | ＞5.0-6.4 | ＞6.4-8.0 | ＞8.0-10 | | | | | |
| 16.0 | ＞10-13 | ＞13-16 | | | | | | | |
| 32.0 | ＞16-19 | ＞19-22 | ＞22-25 | ＞25-29 | ＞29-32 | | | | |

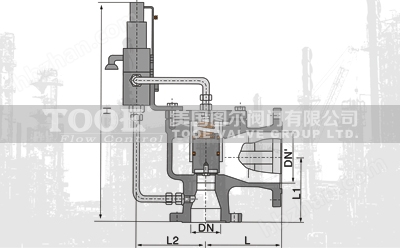

先導式泄壓安全閥尺寸
 |  |
| 先導式安全泄壓閥(K)A46F/Y-16 | |||||
| DN | L | L1 | L2 | H | DN' |
| 25 | 110 | 95 | 150 | 365 | 32 |
| 32 | 115 | 100 | 150 | 375 | 40 |
| 40 | 120 | 110 | 160 | 390 | 50 |
| 50 | 135 | 120 | 160 | 410 | 65 |
| 65 | 160 | 140 | 175 | 435 | 80 |
| 80 | 170 | 135 | 175 | 451 | 100 |
| 100 | 195 | 175 | 195 | 500 | 125 |
| 125 | 210 | 190 | 220 | 526 | 150 |
| 150 | 255 | 230 | 265 | 623 | 175 |
| 200 | 300 | 260 | 300 | 690 | 250 |
安全閥的選型原則
- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性；
- 蒸汽鍋爐安全閥，一般選用敞開全啟式彈簧安全閥系列；
- 液體介質用安全閥，一般選用微啟式彈簧安全閥系列；
- 空氣或其他氣體介質用安全閥，一般選用封閉全啟式彈簧安全閥；
- 采油井出口用安全閥，一般選用先導式安全閥；
- 液化石油氣汽車槽車或液化石油氣鐵路罐車用安全閥，一般選用全啟式內裝安全閥；
- 蒸汽發電設備的高壓旁路安全閥，一般選用具有安全和控制雙重功能的先導式安全閥；
- 若安全閥出口背壓是變動的，其變化量超過開啟壓力的10%時，應選用波紋管安全閥；
- 若介質具有腐蝕性時，應選用波紋管安全閥，防止重要零件因受介質腐蝕而失效；
- 若介質溫度較高時，為了降低彈簧腔室的溫度，一般應選用敞開式安全閥，使用溫度超過350℃時，應選用帶散熱器的安全閥；
- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性。
