美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【旋啟式法蘭不銹鋼止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

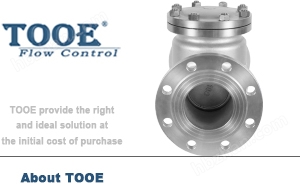

旋啟式法蘭不銹鋼止回閥概述
止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的,屬于一種自動閥門。主要用于介質單向流動的管道上,只允許介質向一個方向流動,而且阻止反方向流動,防止水逆流及降低水錘所造成的管線損壞。

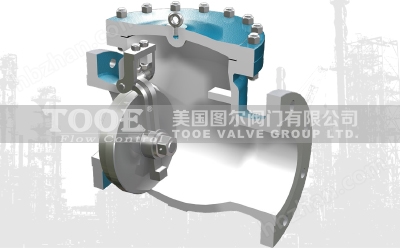

H44W不銹鋼旋啟式止回閥安裝位置不受限制,可安裝于水平管路,也可以安裝于垂直管路上。旋啟式止回閥的閥瓣繞轉軸作旋轉運動,流體阻力一般小于升降式止回閥,旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構,使得閥瓣在360度范圍內有一定的自由度,有適當?shù)奈⒘课恢醚a償。
![]() | ![]() | ![]() |
旋啟式法蘭不銹鋼止回閥參數
| 公稱通徑:DN15-DN500 | 閥體材質:不銹鋼304/CF8;316/CF8M;316L/CF3M | |
| 公稱壓力:1.6Mpa;2.5Mpa;4.0Mpa;6.4Mpa;10Mpa | 閥瓣材質:不銹鋼304/CF8;316/CF8M;316L/CF3M | |
| 適用溫度:-40℃~425℃ | 結構長度:GB/T 12221 | |
| 適用介質:水、油品、蒸汽 | 連接法蘭:JB/T 79;GB/T 9113;HG20592 | |
| 設計制造:GB/T 12235;GB/T 12236 | 檢驗試驗:JB/T 9092 |
旋啟式法蘭不銹鋼止回閥特性
![]() | ![]() |
- 產品按國家標準GB12236設計制造,結構合理,密封可靠,性能優良。
- 閥瓣和閥座的密封面用鐵基合金或司太立(stellite)鈷基硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕,抗擦傷性能好,使用壽命長。
- 可采用各種配管法蘭標準及法密封面型式,滿足各種工程需要及用戶要求。
- 閥體材料品種齊全,墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。
- 閥瓣圍繞閥座外的銷旋轉,減少關閉時發生猛烈沖擊;銷軸與閥瓣連接采用內裝式結構,不存在外泄漏點,使用更可靠。
旋啟式法蘭不銹鋼止回閥尺寸
![]() | ![]() |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 型號 | H44W-16P | ||||||||||||
| L | 230 | 290 | 310 | 350 | 400 | 480 | 500 | 550 | 650 | 750 | 850 | 950 | 1025 |
| H | 135 | 142 | 165 | 180 | 210 | 233 | 304 | 348 | 390 | 430 | 468 | 523 | 525 |
| KG | 21 | 28 | 38 | 58 | 92 | 130 | 210 | 294 | 367 | 410 | 461 | 570 | 850 |
聲明及條款:美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡,是一家集設計研發及生產于一體的跨國性閥門企業。在中國,TOOE在上海及浙江亦有合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式辦事機構,全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工,本網站所刊載的所有圖文信息僅供參考,實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口旋啟式法蘭不銹鋼止回閥"產品。
