產品參數為電性能參數
| 型號 | PJ110-10 |
| 角度范圍 | ±10° |
| 臺面尺寸 | 65×65mm |
| 傳動比 | 352∶1 |
| 旋轉中心高 | 75 mm±0.2 mm |
| 驅動機構 | 蝸輪和蝸桿機構 |
| 導軌形式 | 交叉滾柱導軌 |
| 步進電機(1.8°) | 42BYG |
| 主體材料 | 鋁合金 |
| 表面處理 | 陽極氧化發黑 |
| 中心承載 | 5kg |
| 重量 | 0.75kg |
| 分辨率 | ≈0.005°≈18″（無細分）≈1″（20細分） |
| 旋轉中心精度 | 0.03 mm |
| 速度 | 7°/sec |
| 重復定位精度 | ±4″ |
| 訣隊定位精度 | ±9″ |
| 空回 | ±4″ |
| 丟步 | 3″ |

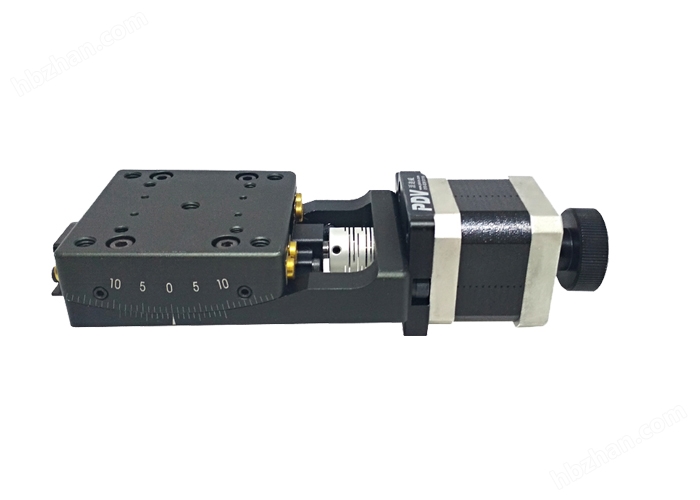

精密型電動角位臺（蝸輪蝸桿）: PJ110-10
□特點：
■標配步進電機，ZD-KZ系列運動控制器可對其實現自動化控制
■旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長
■采用精密研配的蝸輪蝸桿結構，運動舒適，可以任意正向和反向旋轉且空回小
■設計精巧的消空回結構，可調整長期使用造成的空回間隙
■特殊的結構設計保證了角位臺臺面極低的偏擺和傾斜，使運動更加平穩
■臺面外圍的刻度圈是激光刻劃標尺，標尺可相對臺面轉動，方便初始定位和讀數
■步進電機和蝸桿通過高品質彈性聯軸節連接，傳動同步，消偏性能好，大大降低了偏心擾動且噪音小
■電動角位臺可平放使用也可立式使用，可與其他種類臺子組成多維電動調整臺
■電動角位臺成對設計,可疊加,可單獨使用,兩種旋轉半徑精心設計,疊加后可繞一共點兩維正交旋轉
■具有限位功能，初始零位功能 ，換裝伺服電機，加裝旋轉編碼器，接受產品的改制和量身定制
