物理氣相傳輸系統（PVT）

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱普發拓普真空設備（北京）有限公司
品牌
型號
所在地
廠商性質其他
更新時間2026/2/1 13:38:50
訪問次數96

產品標簽:

在線詢價收藏產品點擊查看電話

索取相關資料

公司介紹主營產品

作為高溫下應用真空技術的德國企業，普發拓普公司的核心競爭力在于加壓燒結，真空燒結，高溫真空釬焊，真空擴散焊、難熔金屬/貴金屬熔煉澆鑄，石墨提純技術，硅晶體生長以及等離子清洗技術等。普發拓普公司利用其設備和服務支持客戶的創新制造工藝和發展，特別在航空航天、硬質合金、熱交換器、電力/電子、醫療和光學，以及未來的能源和環保技術等領域。普發拓普公司主要致力于研發、制造和銷售在高溫下進行高質量材料處理的熱工設備和系統。普發拓普公司有著50多年的經驗，在銷售超過1000套系統，得到了業界企業和工廠的認可，設備適用于各種不同的工藝。

展開顯示更多內容

真空爐

產品簡介在線詢價

物理氣相傳輸系統（PVT）該物理氣相傳輸系統作為生產碳化硅材料的重要方法具有以下特點:產品組合包括標準化的系統以及為客戶定制的解決方案該系統采用緊湊型的產品設計理念，在泵和電源方面為您提供高度靈活性的選擇該系統憑借廣泛的配件選擇以及高度的自動化，可實現工藝高復制性和提高生產率PVA TePla通過為客戶提供特定過程控制系統（如半導體行業常見的 MES（制造執行系統））的接口，提高了應用靈活性客戶可......

物理氣相傳輸系統（PVT）產品信息

物理氣相傳輸系統（PVT）

該物理氣相傳輸系統作為生產碳化硅材料的重要方法具有以下特點:

產品組合包括標準化的系統以及為客戶定制的解決方案
該系統采用緊湊型的產品設計理念，在泵和電源方面為您提供高度靈活性的選擇
該系統憑借廣泛的配件選擇以及高度的自動化，可實現工藝高復制性和提高生產率
PVA TePla通過為客戶提供特定過程控制系統（如半導體行業常見的 MES（制造執行系統））的接口，提高了應用靈活性
客戶可以通過直接聯系PVA TePla的專家，隨時對工藝制作過程中可能發生的意外或變化進行及時的修正、調整和系統優化

多年來，所謂的物理氣相傳輸 (PVT) 工藝已成為生產作為寬禁帶半導體材料的碳化硅單晶的標準方法。在此過程中，SiC 源材料，通常是 SiC 粉末，在超過 2000°C 的溫度下通過升華轉化為氣相。然后在已有籽晶上從氣體成分凝華形成SiC單晶。

隨著可再生能源不斷擴張的同時移動應用對于電力驅動的需求也在不斷增長，而高效和輕質的電力電子設備正在市場不斷擴張。雖然硅具有幾乎理想的微電子學特性，但就目前電子級應用而言，該材料系統正日益達到其物理極限。與硅相比，碳化硅具有更大的禁帶帶隙、更高的擊穿場強和更高的熱導率，使該材料系統成為制造高達千伏范圍的電子器件的理想選擇。

憑借SiCma產品組，PVA TePla 十多年來一直專注于生產和研究SiC單晶，立志將其開發成成功、符合商業標準以及可在PVT系統中自由使用的材料之一。

PVA TePla的物理氣相傳輸系統已經在眾多科學和工業領域的客戶中多次證明了自己的實力。通過持續的進一步開發以及與來自工業界和科學界的合作伙伴的深入合作，確保PVT系統始終滿足當前SiC行業的嚴苛要求。

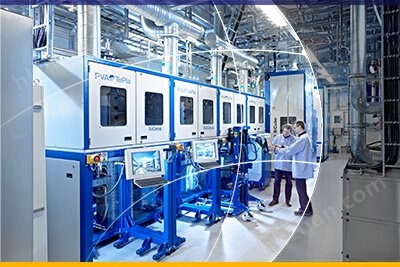

SiCma 系統 - 專為生產碳化硅晶體所研發

SiCma系統專為通過物理生產碳化硅晶體而開發。

SICma System

SiCma系統專為通過物理氣象傳輸（PVT）的方式生產碳化硅晶體而開發。在此過程中，粉末狀的原材料在高溫下被加熱和升華，最后沉積在特定準備的基片上。這項工藝將通過使用一個感應線圈在千赫茲范圍內完成加熱。隨著工業領域環保意識的提高，PVA TePla也緊跟時代步伐，通過對該感應線圈進行優化設計以實現低能源消耗。

可使用的籽晶片尺寸為直徑100至150毫米（4” – 6”）。鑒于該系統的高度自動化和緊湊設計（較小的占地面積），可以實現該系統的生產大化。此外，還有一個用于裝載和卸載設備的移動系統，以及眾多可以在模塊基礎上添加的選項，例如，真空泵和測量設備。

產品數據概覽?:
