概述

          AJDY-200/220系列交直流一體化電源系統，是將交流電源、直流電源、電力用交流不間斷電源（UPS）、電力用逆變電源、通信用直流變換電源（DC/DC）等裝置組合為一體，共享直流電源的蓄電池組，并統一監控的成套設備；可廣泛應用于電氣化鐵路、電廠、電站、通信、交通、化工、金融等領域，為所有電力自動化系統、通訊系統、遠方執行系統、高壓斷路器分合閘、繼電保護、自動裝置、信號裝置等提供交/直流電源。由于采用了集中監控，提升了設備的互操作性及遠程操作，真正可以實現遙測、遙信、遙控及遙調，為智能電網提供了可靠穩定的電源。

特點

■采用分層分布架構，各功能測控模塊采用一體化設計、一體化配置

■實現各子模塊單元分散測控和集中管理

■系統可與站內監控系統通信，通信接口為RS485、RS232或以太網

■集成功率因數校正功能，提高充電效率和電網電能質量

■系統共享直流電源的蓄電池組，減少維護工作量并節約成本

■系統共享一體化監控系統，實現對整個系統的全數字透明化監測和管理

■交流系統采用ATS雙電源切換，保證系統電源安全穩定

■UPS系統采用輸入、輸出、旁路全隔離，確保重要設備安全可靠運行

■具有故障信息記錄存儲功能，便于了解系統的運行工況和故障分析

■防雷措施完善，抗干擾性強，電磁兼容達到IV級

■主監控采用7/10寸觸摸屏，圖形化顯示，操作簡單

■各單元測控模塊獨立運行，單一故障不會影響系統運行

■采用標準的IEC61850格式接入當?shù)刈詣?dòng)化系統，并上傳至遠方控制中心，實現四遙

■交流監控模塊可以檢測進線回路的電壓、電流、電度、功率等信息

■開關量檢測模塊可以檢測各個饋線回路的分合狀態，也可以監測開關的跳閘故障信息

■絕緣監測模塊可以檢測直流各個饋線回路的絕緣信息

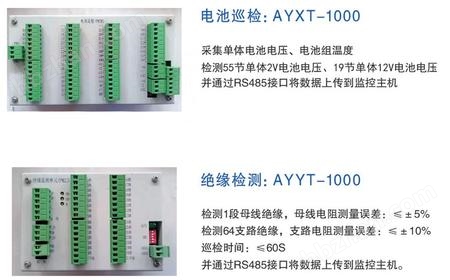

■電池巡檢模塊可以檢測電池組的信息，對單節電池的電壓進行檢測，并對其是否正常進行判斷

觸摸屏監控：AYJT-1000

■監控器采用觸摸屏顯示，圖形化界面，直觀顯示系統單線圖

■可實現系統參數設置、系統工作參數顯示、系統故障指示和系統參數校準

■歷史故障存儲條數和剩余存儲空間相關

■監控器具有電池自動管理功能，可管理多組電池的充放電曲線

■監控器配置交流測量模塊，完成對交流進線狀態的檢測

■監控器配置綜合測量模塊，完成對交流及母線狀態的監測

■監控器可以選配電池巡檢模塊，實現電池組管理及單電池的電壓、狀態檢測

■監控器可以選配開關量檢測模塊，用戶可自定義開關量輸入

■監控器可以選配絕緣檢測模塊，完成對母線絕緣和支路絕緣的檢測

■提供三相交流數據監測報警信息

■具有母線接地、支路接地故障報警功能

■具有開關量輸入報警功能，各開關量輸入均可自定義

■具備開關輸出干接點，各干接點自由配置

■上位通訊具有多種通訊接口可實現與電站自動化系統連接

■觸摸屏尺寸7寸或10寸（可選）
