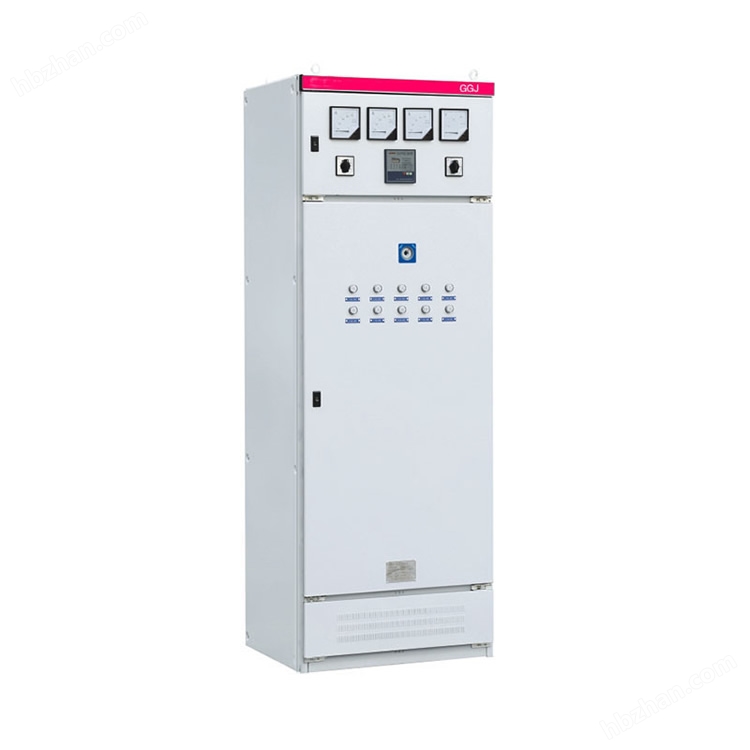

GGJ無功補償柜適用于發電廠、變電所、工礦企業等電力用戶作為交流50Hz，額定工作電』~380v，額定電流至3150A的配電系統中作為動力功率補償柜照明及配電設備的電能轉換、分配與控制之用。該產品分斷能力高，額定短時耐受電流達50kA功率補償線路方案靈活、組合方便、實用性強、結構新穎等特點。該產品是我國組裝式、固定面板開關柜的代表產品之一。
無功補償柜是經過全面型式試驗，并通過國家強制性產品。該產品符合GB7251.1《低壓成套開關設備和控制設備》、IEC60439-1《低壓成套開關設備和控制設備》等標準。
正常使用條件
1.周圍空氣溫度不超過40℃，且在24h內測得的平均值不超過35℃，周圍空氣溫度-5℃；
2.安裝場地的海拔高度不超過2000m；
3.周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和，或可燃性氣體、蒸氣式鹽霧的污染。
4.大氣條件：空氣清潔，在溫度為+40℃時，其相對濕度不得超過50％。在較低溫度時，允許有較大的相對濕度。
例如：+20℃時相對濕度為90％。但應考慮到由于溫度的變化，有可能會偶然地產生適度的凝露。
5.設備安裝時與垂直面的傾斜度不超過5。
6.設備應安裝在無劇烈振動和沖擊的地方.
注：用戶有特殊要求時可與我公司協商解決。
結構特點
1.GGJ無功補償柜的柜體采用通用柜的形式，框架用8MF冷彎型鋼局部焊接而成，框架零件及專用配套零件由本公司生產配套供貨，以保證柜體的精度及質量。通用柜的零部件按模塊原理設計，并有20模數的安裝孔，通用系數高?？梢允构S實現預生產。既縮短了生產制造周期，也提高了工作效率。
2.GGJ柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱時，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。
3.GGJ柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸.使整柜美觀大方。
4.柜門用轉軸式活動鉸鏈與構架相連、安裝、拆卸方便。門的折邊處均嵌有一根山型橡塑條，關門時門與框架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。
5.裝有電器元件的儀表門用多股軟銅線與框架相連。柜內的安裝件與框架間用滾花螺釘連接，整柜構成完整的接地保護系統。
6.柜體表面采用高壓靜電噴塑粉工藝處理。具有附著力強，質感好。整柜呈亞光色調，避免了眩光效應，給值班人員創造了較舒適的視覺環境。
