一、概述
CDLWD2型低壓無功動態補償裝置是我公司研制開發的目前國內的低壓無功動態補償設備。由晶閘管和二極管反并聯組成半控式無觸點交流開關，它受控 于一臺微電腦無功自動補償控制器和特殊設計的電流過零觸發控制儀，跟蹤負荷無功電流的變化，對多組電容器進行快速而頻繁的投切，使受電功率因數始終保持在 狀態，從而限度地降低線路損耗和增加配電變壓器的有效輸出容量，優化用電質量。在用作電動機就地補償、小型配電變壓器和穩定負荷補償時，為降低成 本也可采用電流控制。只要選擇適宜，也可達到同樣的效果。
CDLWD2型產品特別適用于負荷快速變化的場合，如電焊機、吊車、抽油機等。
產品也可應用戶要求配置電量綜合參數測試儀。該儀器能測量和儲存各種電量參數包括三相電流、電壓、功率因數、有功電度、無功電度、有功功率、無功功率、峰谷電度等。各項參數通過RS232或RS485與計算機通訊，并且具有紅外線抄表功能。
用無觸點交流開關投切電容器的無功動態補償是性能全面優于目前廣泛使用采用接觸器投切的產品。它投切時無火花、無噪音、無涌流、無過電壓、電容不必放電可快速投切，對電網不產生污染，尤其是使用壽命長，可長時間免維護。它是目前傳統產品的升級換代新產品。

二、產品特點
　　1、每級電容采用二只半控閥控制三相電容器。它也，同時創造了多組快速投切的條件。這種電路形式也使將傳統產品改造成動補產品變得十分容易。舊產品除控制器、接觸器外其它均可保留。所需費用極低。
2、創的有源式超前觸發控制使每次投入時初始角最小，從而涌流也降到了限度。這個電流的降低對交流開關運行中溫升起決定作用。CDLWD2 型產品散熱器不加風扇降溫，在長期額定工作電流下溫升僅十幾度，這項指標大大優于國內其它同類產品。由于這種特殊觸發方式，當主電路出現故障時，不會因交 流開關短時多次通斷損壞；電容器上電壓波形也正弦波，不會對電源造成污染。
3、平均動態響應時間TR≤10ms，產品多組投切時組間間隔≤20 ms，滿足了沖擊負荷的要求。電流控制型產品均能在20 ms內實現跟蹤補償。
4、線路上的強干擾造成交流開關誤觸發是無法避免的，它是設備故障的主要原因。為此我們在電路中串入了特殊設計的電抗器。它能確保交流開關在誤觸 發時不出現故障。正常時可降低電流投入時的電流上升率，還可以限制各組間因瞬時電壓差造成的放電電流。加上交流開關的其它保護，如 RC 吸收網絡，壓敏電阻，避雷器等。使設備可作到真正長時間免維護。
5、合閘時電容預充電功能。為防止電源合閘二極管快速充電給電路和控制觸發部分的瞬時沖擊，在二組動補以上為產品均設置預充電電路，充電電流為100mA左右。這個電路也保證了主電路突然斷電和時通時斷時均不會對設備造成故障。

三、技術參數

四、主要技術指標
◆ 額定工作電壓：三相交流380V，660V，單相220V，兩相380V。
◆ 控制器型號：1型產品為無功電流，2型為電流，要求二次電流不大于5A。
◆ 平均動態響應時間TR≤10ms，組間投切間隔≤20ms，任一組電容均在投入后切除不必放電可立即再次投入；2型產品均可在20 ms內實現跟蹤補償。
◆ 保護：短路、過載、過電壓。當電壓達到過壓保護值時，延時停止工作并逐組退出所有運行的電容器。
◆ 自動運行功能：停電退出，通電后延時恢復自動運行。
◆ 控制器有自動、手動投切功能。各項參（COSφ、I、U、延時時間等），均以數字顯示并能十分方便地預置和修改。但2型產品僅有過電壓保護。
◆ 預充電功能，防止合閘沖擊，確保在主電路時通時斷或突然停電又來電時設備不發生故障。
◆ 應用戶要求，產品可選用帶諧波保護的控制器。選用該控制器，當因高次諧波產生的總電流大于設定值時，電容將自動退出運行。

五、產品用途和使用場合
 　　CDLWD2型產品一般安裝在配電室內與低壓配電屏并列使用，也可用于動力車間，一般用于集中補償。
CDLWD2型產品體積小，重量輕，操作簡便，安裝方便，進車間上野外機動靈活，可適用于目前低壓補償所有場合，適用于農村、城市配電網和工礦企業。 可安裝在6~10kV/0.4kV戶外柱上變壓器上，或變壓器配電房旁對配電變壓器作集中補償，也可對一臺或多臺電動機作分散的就地補償。它特別適用于送 電距離遠、電壓低、線路損耗大的低壓線路補償。
CDLWD2型產品集電動機起動和無功動補于一體，并有電流、電壓功率因數等顯示，它是專為油田單臺抽油機設計的。
CDLWD2型產品特別適用于單臺電動機的就地補償。在選用時，注意固定補償電容電流不大于電動機空載電流的90%。

六、使用條件
◆ 環境溫度-25℃~+50℃，特殊的與生產廠協商。
◆ 海拔高度≤2000 m，高于2000 m應與生產廠協商。
◆ 空氣相對溫度＜90%（25℃時）。
◆ CDLWD2型產品戶內使用，其余產品均可戶外使用。產品不適用于有火災和爆炸危險，有嚴重污穢，嚴重粉塵，化學腐蝕和劇烈振動的場合。

七、產品的使用效益
◆ 提高受電功率因數，可達0.95以上，它不會返送無功，用戶安裝此產品后再也不用交力率罰款。
◆ 限度降低線損，一般在40%以上，對于油田抽油機可降低四分之三以上。使配電變壓器有效輸出容量增加，一 般 在 30%以上。油田抽油機可增加一倍，原來的變壓器可以再增加一倍負載。
◆ 優化用電質量—包括提高電壓合格率、減少電壓波動、抑制電壓閃變、提高電網安全運行的可靠性。在電壓低的用戶用于提 高 電壓效果尤為顯著，可使電壓從160~180V提高到200~210V左右。
◆ 延長設備特別是電動機的使用壽命。

八、產品結構及尺寸
　　CDLWD2型產品殼體采用低壓配電屏如GGD、GCK、PGL等、與低壓配電屏并列使用時應選用同系列殼體才能連屏使用。單獨使用時一般選用GGD和PGL。
CDLWD2型產品結構為封閉式箱體。正反面均有可開啟的活動門，門框結合處有翻邊防水槽。門可上鎖，檢修時可取下。
箱頂有帽沿形防雨頂蓋，與箱體連接處有通風孔道。箱底四角有固定用的螺栓孔，底部有帶密封膠圈的電源線進線孔，兩側還有通風百葉窗。箱體由冷軋薄鋼板制成，外表噴塑。
也可應用戶要求用不銹鋼制作。箱體防潮、防雨、防霉、質輕、強度高、外形美觀。

CDLWD2型產品定型設備系列表 柜體尺寸均為1000（寬）×600（深）×2200（高）

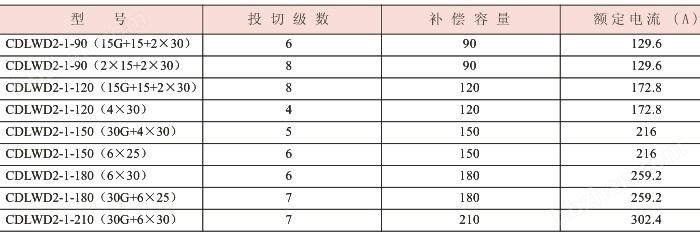

CDLWD2型產品定型設備系列表

　　 附注：定型設備系額定工作電壓380V的三相平衡式產品。其它均系特殊產品：G 是固定補償，分組及每組容量用戶可按需要選定，但每組容量為40kVar，且各組容量比應為1：1或2：1。CDLWD2電源線是銅芯線截面。特殊產品箱體尺寸略有不同。
CDLWD2型產品外形尺寸均為500（寬）×400（深）×850（高）。用戶只要注明電機型號、工作電壓、功率，生產廠將為用選擇適宜的產品。X、Q型產品外形尺寸中不包括頂蓋。

九、定貨須知
◆ 產品型號全稱、使用工作環境、補償容量及分組，有特殊要求請注明。額定工作電壓、三相電壓及負荷工作電流波動范圍，受電功率因數。負荷性質：穩定負荷還是 沖擊性負荷，有無大型整流設備和中高頻設備，電動機是否為直流調速或變頻調速。配變?nèi)萘浚河米鲉闻_電動機無功就地補償時，提供電機型號、功率、工作電壓及 負荷電流變化范圍。
◆ 如要求產品在有嚴重高次諧波環境下工作，應詳細提供諧波情況。
◆ 如需要配置電量綜合參數測試儀或具有諧波保護的控制器，請在訂貨時注明。
◆ 其它特殊訂貨產品，如額定工作電壓為三相660V、二相380V和單相220V必須在訂貨中注明。
◆ 所需備件備品的明細表。
