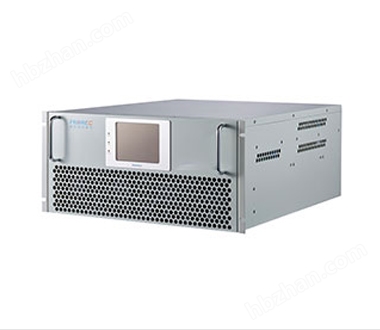

HIEC SVG是諧波無功及不平衡的解決方案,快速、準確的跟蹤無功及三相不平衡電流并進行補償,采用的電流提取算法以提高無功及三相不平衡治理的動態響應速度,三電平NPC功率轉換電路為HIEC SVG提供更的正弦波形輸出。
| 編號 | 功能特性 | 傳統無功補償裝置 | SVG靜止無功發生器 |
| 1 | 工作原理 | 本身作為容性負載,從而補償感性無功 | 基于數字信號處理技術和電力電子技術,主動產生與無功電流相反的電流,抵消電源中的無功功率,雙向補償 |
| 2 | 無功補償能力 | 分組投切,補償粗糙,存在補償不足和過補的風險 | 線性輸出,補償準確,可能實現平滑無極差、連續補償,達到并維持指定的功率因數 |
| 3 | 過載的影響 | 可能超載而損壞 | 無損壞危險,可滿足工作,并容量輸出 |
| 4 | 補償效果 | 0.95 | 0.99,全感性到全容性 |
| 5 | 全響應時間 | >100ms | <5ms |
| 6 | 濾波能力 | 無 | 2-13次以內諧波 |
| 7 | 三相不平衡 | 無 | 可以99%全功率輸出,解決三相不平衡問題 |
| 8 | 支撐電壓 | 無 | 可全功率支撐電壓 |
| 9 | 維護成本 | 高 | 低 |
采用模塊化設計
各模塊單元獨立運行,無需控制器,任意模塊故障后自動退出,其余模塊在額定電流下自動平均承擔負載,整機繼續運行。方便用戶的日常運行與維護。根據N+1冗余理論,設備每冗余一級,可靠性提高一個數量級。模塊化結構尤其適合對電能質量要求高的用戶需求。
兼顧諧波補償?shù)臒o功補償產品
主要補償無功及三相不平衡,支持低次(3、5、7、9、11、13次)小容量(50%額定容量)的諧波補償。使用方式靈活、便捷,可與傳統無源無功補償設備配合使用,提供更經濟補償方案。
抗污染能力
除風扇外所有導電元件與外界隔離,適應于粉塵、鹽堿、潮濕嚴重的惡劣場合。
功率密度
模塊化設計的HIEC SVG,可適應600寬*800深柜體以及更大尺寸的各種機柜,整機功率可達600kvar,而行業主流指標<400kvar。更高功率密度可為用戶節省占地面積、降低成本。
極低損耗
HIEC SVG靜止無功發生器在滿載工作時,有功損耗<2.5%,而行業主流指標<3%~4%。有功損耗對國家電網等大規模應用SVG的行業至關重要!
極靜噪音
HIEC SVG靜止無功發生器選用高質量的軟磁電抗器,以及科學的風道設計,整機滿載工作噪音不超過60dB,而行業主流指標<70dB。靜音對于用戶能否獲得產品的最佳體驗至關重要!

HIEC SVG靜止無功發生器的基本原理是將自換相橋式電路通過電抗器直接并聯在電網上,根據電網電壓和電流的實時關系自動調節橋式電路交流側輸出電壓的相位和幅值,或者直接控制其交流側電流,就可以使該電路發出滿足要求的感性或容性無功電流,使目標功率因素趨近于1,實現動態無功補償?shù)哪康摹?/span>
