一、 產品概述

變電站智能一體化電源系統借鑒電力用直流、交流一體化不間斷電源系統**思想，針對目前變電站電源系統的特點研發的數字化，智能化，一體化新型電源系統。一體化電源系統以直流操作電源為**，將站用交流操作電源，直流操作電源、電力用交流不間斷電源（UPS）/逆變電源（INV）和通信電源等組合為一體，共享直流操作電源蓄電池組并統監控的成套系統。系統配置靈活、擴容方便、智能通信，滿足無人值守邊電站、數字化變電站的網絡管理需求，滿足系統全參數在線監測功能需求。

二、 應用范圍

適用于變電站、發電廠、通信機房、大廈、醫院、工礦企業等需要重要電源的地方和實行無人值班的電源系統。

三、 系統技術參數

1、 交流輸入電壓：380±15%Vac

2、 電網頻率：50±10%HZ

3、 整流輸出電壓：90%~130%Ue

4、 DC/DC輸出電壓：48Vdc/24Vdc

5、 UPS/INV交流輸出電壓：380±1%Vac /220±1%Vac

四、 產品特點

1、 一體化設計思想，可實現對全系統統一監測和調控。采用多模塊并聯設計，容量配置靈活，N+1冗余備份。交流電源部分采用雙路交流輸入，可選擇自動或手動切換。系統可提供不間斷交、直流電源。

2、 系統輸入電壓范圍寬，適應能力強。

3、 優化原監控模塊電路，減低功耗，實現低碳、環保的目標。監控系統可有效實現對充電模塊、通信電源模塊、逆變器/UPS、交直流配電等的監控，提供干節點告警、顯示和聲光告警。

4、 一體化監控采用主流穩定的LINUX操作系統內核，運行更加穩定可靠。

5、 實現系統全參數本地和遠端監控，滿足“四遙無人值守功能?！?span>

6、 所有采樣盒均采用單片機制管理技術，巡檢速度快、可靠性好，消除繼電器方式速度慢、壽命短的確點。

7、 自動按蓄電池充放電對蓄電池進行智能管理，有效延長蓄電池的使用壽命，可同時管理多組蓄電池。

8、 可根據用戶需求，靈活配置放電負載和電池采樣盒，實現蓄電池容量與內阻的在線實時檢測。

9、 可根據用戶需求，自由選配絕緣巡檢裝置、電池巡檢裝置。

五、 智能一體化電源產品的**組件

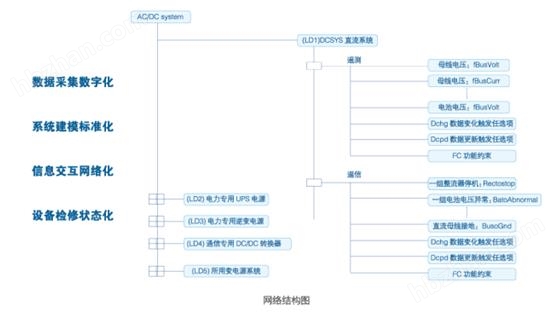

六、基于數字化變電站的網絡解決方案

1、 智能一體化控制電源系統作為數字化變電站間隔層中的一個節點，通過一體化電源監控模塊，實現與數字化變電站的接口。

2、 一體化電源監控模塊基于IEC61850協議的對象建模實現標準化。

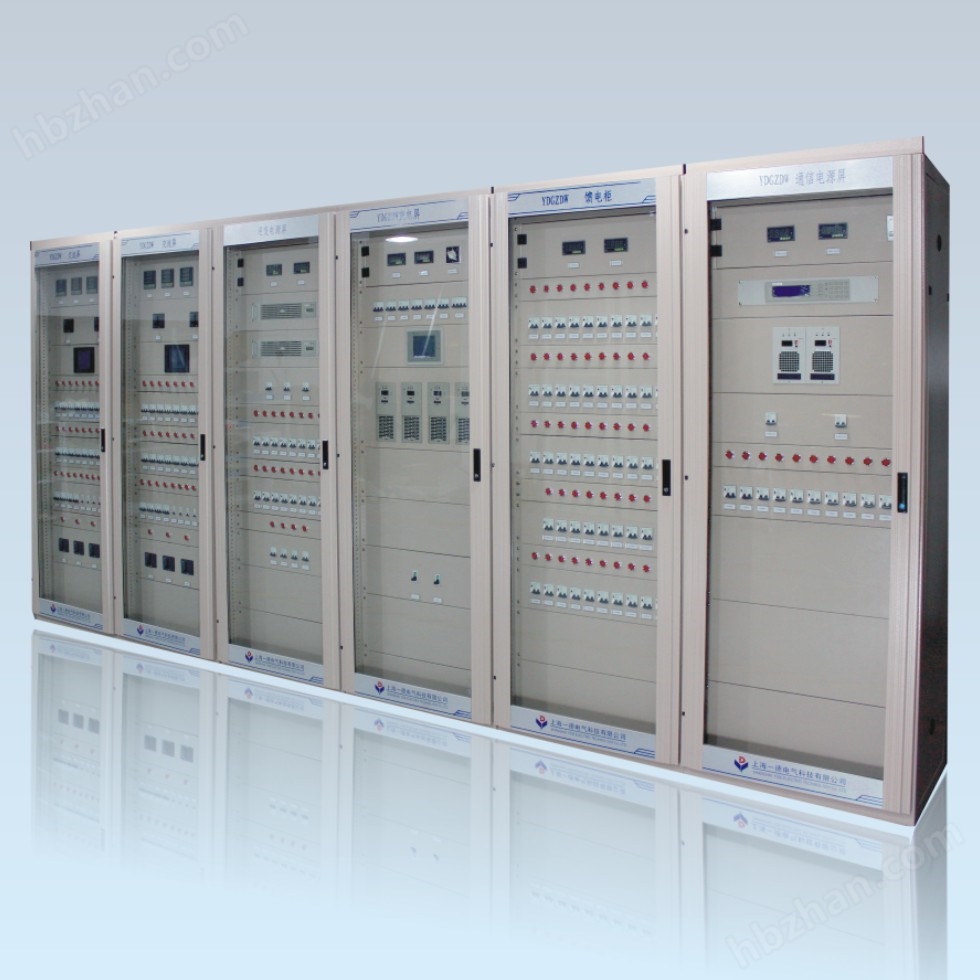

七、結構框架

1、 框架：尺寸為2260mm×800mm×600mm。

2、 外殼：推薦使用防護等級為IP30，使用于戶內安裝。

3、 電鍍及表面噴涂，保證在不同的環境條件下具有高防腐蝕性。

4、 外門為透明可視門，外觀美觀，且便于檢測電氣元件運行狀態。

5、 內門為裝置隔離小門，電氣安全隔離，保證操作的安全性和可靠性。

6、 柜體上下和頂蓋均為通風板，保證了電氣元件的散熱。

7、 柜內：柜內小室隔板隔離，電氣元件和母線、出現前后隔板隔離，設計美觀，且降低了電弧的破壞性。

八、現場安裝圖片
