傘齒輪閘閥,傘齒輪焊接閘閥,傘齒輪焊接雙閘板閘閥應用規范:
1．設計制造: GB／T 12234-89
2．結構長度：GBlT12221-89
3．法蘭連接尺寸:GBlT 9113-2000,也可按用戶要求采用JBlT74-94或HG20592-97標準生產。
4．閥體材料: WCB. ZGICr5Mo、ZG12CrMoV CF8、CF8M. CF3、CF3M
產品應用范圍：安裝水、汽管道上，作啟閉裝置用。
傘齒輪閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，工藝性好，適用范圍廣。
傘齒輪閘閥安裝須知：
1. 閥門安裝時必須垂直安裝在水平管道上，介質可以從任何一側進入。管道沖洗干凈后，可案卷閥門。
2. 此閥在使用時，應全開或全關，不能作調節閥使用
PS.閘閥的優點：
(1) 流體阻力小 因?yàn)殚l閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，所以流體阻力小。
(2) 啟閉力矩小,開閉較省力 因?yàn)殚l閥啟閉時閘板運動方向與介質流動方向相垂直、與截止閥相比，閘閥的啟閉較省力。
(3)介質流動方向不受限制，不擾流、不降低壓力介質可從閘閥兩側任意方向流過、均能達到使用的目的．適用于介質的流動方向可能改變的管路中。
(4) 結構長度較短 因?yàn)殚l閥的閘板是垂直置于閥體內的，而截止閥閥瓣是水平置于閥體內的，因而結構長度比截止閥短。
(5) 密封性能好 全開時密封面受沖蝕較小。
(6) 全開時，密封面受工作介質的沖蝕比截止閥小。
(7) 體形比較簡單，鑄造工藝性好，適用范圍廣。

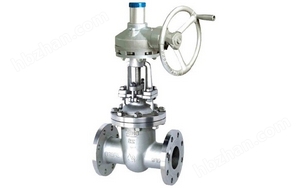

傘齒輪閘閥實物圖片
型 號 Type | 公稱壓力 Nominal pressure | 試驗壓力Test pressure | 工作溫度(℃) Working Temperature | 適用介質 Suitable Medium | ||
強度(水)Mpa | 密封(水)空氣(Mpa) | 低壓密封(空氣)Mpa | ||||
Z541W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | ACETIC ACID |
醋 酸 類 | ||||||
零件名稱 Part name | 材 料Material | ||
Z41Y-16i/25i/40i | Z41W-16P/25P/40P | Z41W-16R/25P/40R | |
閥體、閥蓋 Body donnet | 鉻 鎳 鋼 Ci Ni STEEL | 鉻鎳鈦鋼 Ci Ni Ti | 鉻鎳鉬鈦鋼 Ci Ni Mo Ti Steel |
閥 板 Wedge gate | 合金鋼+硬質合金 | ||
閥 桿 Stem | 合 金 鋼 ALLoy steel | ||
閥桿螺母 Stem | 鋁鐵青銅 Al bronze | ||
手 輪 Hａnd wheel | 灰鑄鐵、可鑄鍛鐵 Castirom forageable casriron | ||

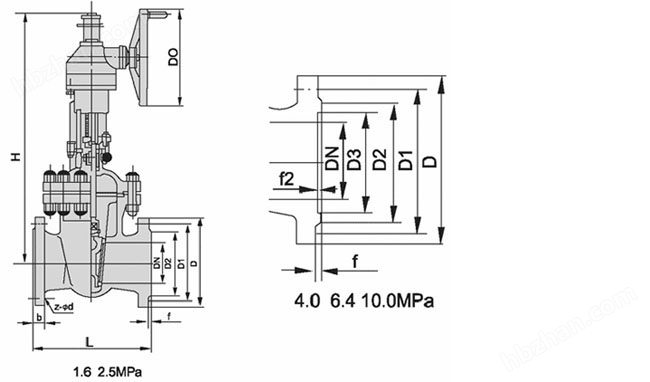

傘齒輪閘閥尺寸圖:
售后服務承諾
對于貴公司在雄工閥門訂購閥門產品，我司在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復解決問題。
