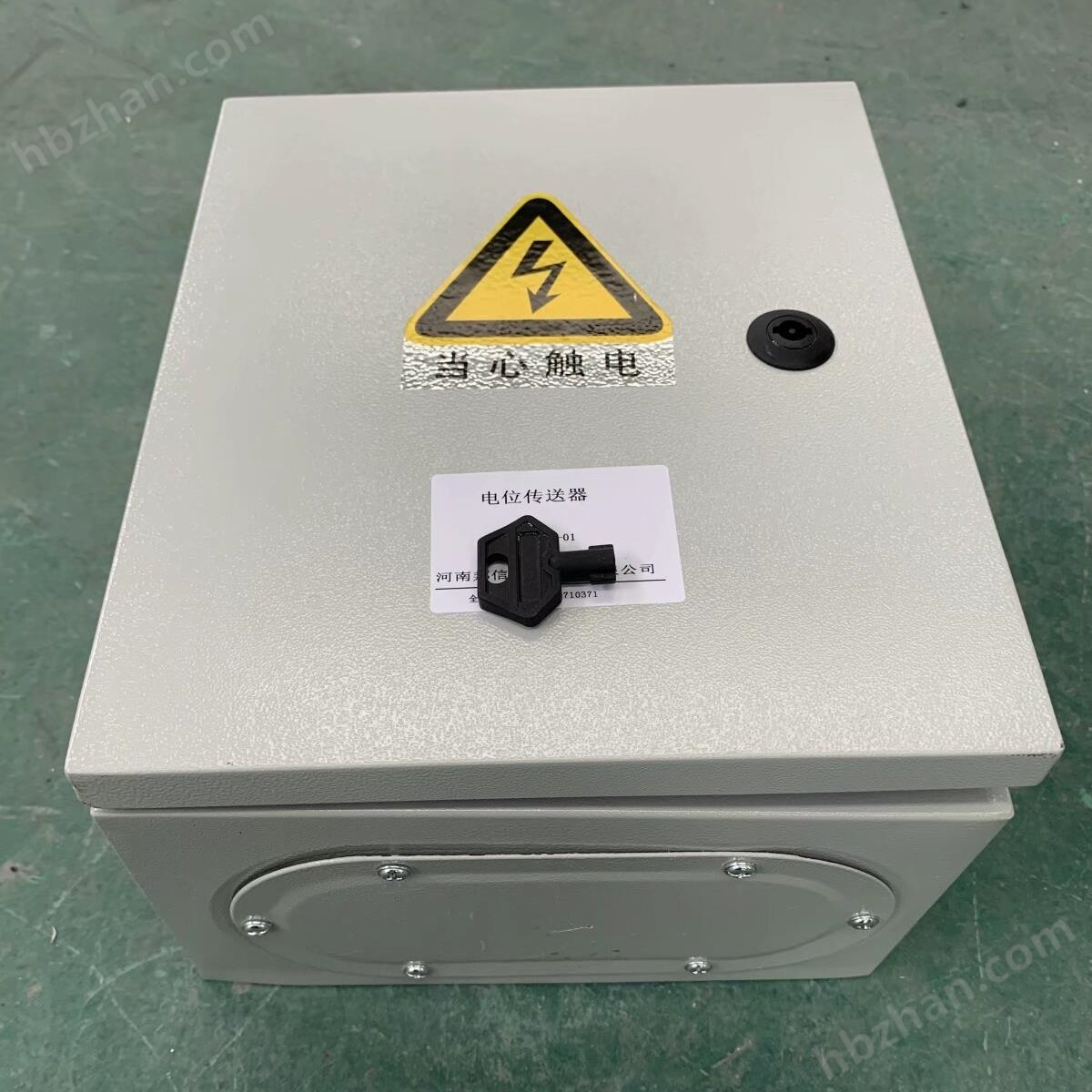

管道電位信號傳送器 電位傳送器（Potential Transmitter）的核心是：采集微弱電位差→信號調理→轉換成標準工業信號→隔離傳輸，常用于陰極保護（管道/儲罐）、電池監測、高壓電位測量等場景。

一、核心定位

把微小電位/電勢差（mV～V級，如管地電位、電池電壓、電極電位），轉換成4–20mA、0–5V、0–10V 或RS485等標準信號，實現遠距離、抗干擾、接入 PLC/DCS/SCADA。

二、完整工作流程（以陰極保護型為例）

1. 電位采集：形成電位回路

輸入端接參比電極（如Cu/CuSO?、鋅電極，作為電位基準）+被測金屬（管道/儲罐），通過土壤/水形成電化學回路。

金屬腐蝕/陰極保護時，產生管地電位差（通常-0.85V～-1.2VCSE），傳送器捕捉該直流電位差。

關鍵：高輸入阻抗（≥1MΩ）差分輸入，避免拉低被測電位、保證精度。

2. 信號調理（放大+濾波+線性化）

放大：用儀表放大器把 mV 級微弱信號放大到 V 級。

濾波：低通濾波，濾除 50/60Hz 工頻干擾、雜散電流噪聲。

線性化/補償：MCU 做溫度補償、非線性校正，保證輸出與輸入嚴格線性。

3. 信號轉換（最核心）

模擬輸出（常用）：

把調理后的電壓，通過V/I 轉換電路（基于歐姆定律I=V/R、運放/晶體管線性特性），線性轉為4–20mA電流環。

例：電位 -3V～0V → 對應 4mA～20mA；4mA = 零點，20mA = 滿量程。

數字輸出：

經 ADC 轉為數字量，再通過RS485/Modbus輸出，適合多節點、長距離組網。

4. 電氣隔離（抗干擾+安全）

輸入/輸出/電源之間用光耦/磁隔離（隔離電壓可達 2500VAC），切斷地環路、防高壓串入、抑制電磁干擾。

5. 信號輸出與傳輸

4–20mA：兩線制，傳輸距離可達 500m+，幾乎不受線阻/干擾影響。

0–5V/0–10V：適合短距離、本地顯示。

RS485：數字傳輸，距離可達 1200m，多設備組網。

三、關鍵原理與技術要點 管道電位信號傳送器

電位差測量：以參比電極為基準，測金屬 / 電極相對于它的電勢差。

高阻輸入：≥1MΩ，避免對電化學回路造成負載、保證測量真實。

V/I 線性轉換：輸出電流與輸入電位嚴格成正比，是工業標準的核心。

隔離傳輸：解決地電位差、強電干擾，保護后端控制系統。

四、典型應用（陰極保護場景）

管道/儲罐陰極保護：實時測管地電位，轉為4–20mA 送 SCADA，判斷防腐是否達標。

電池管理：單體電壓→4–20mA，供 BMS 監控。

高壓/電力：隔離測量電位，保障控制系統安全。
