唐雪陽
安科瑞電氣股份有限公司 上海嘉定 201801
0概述
ARCM600-Z型智慧用電在線監測裝置（以下簡稱監測裝置）是針對0.4kV以下的TT、TN系統設計的智能電力裝置，具有三相交流電測量、漏電監測、溫度監測、四象電能計量、遙信輸入、遙信輸出功能，以及4G通訊功能，通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。
監測裝置能實時接收處理各路探測器發送的漏電、溫度信號，同時在屏幕上顯示，當發生漏電或超溫報警時，監測裝置能發出聲光報警信號，在屏幕上顯示故障位置及報警類型，并具有數據存儲、查詢和報警控制信號輸出等功能。
監測裝置結構合理、體積小、可靠性高、功能較強、維護方便、性價比高，系統界面直觀、易用。

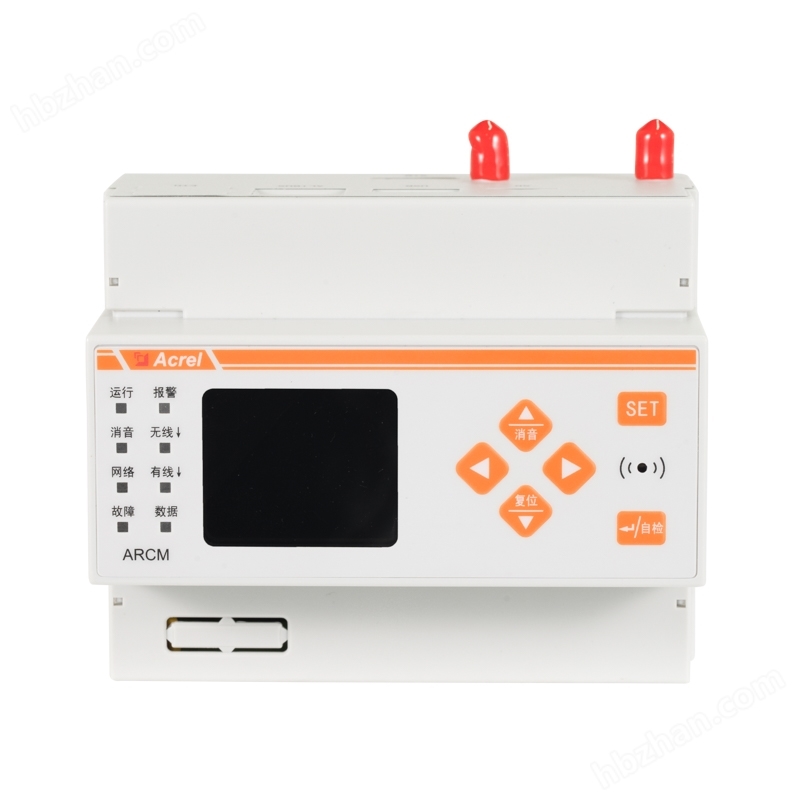

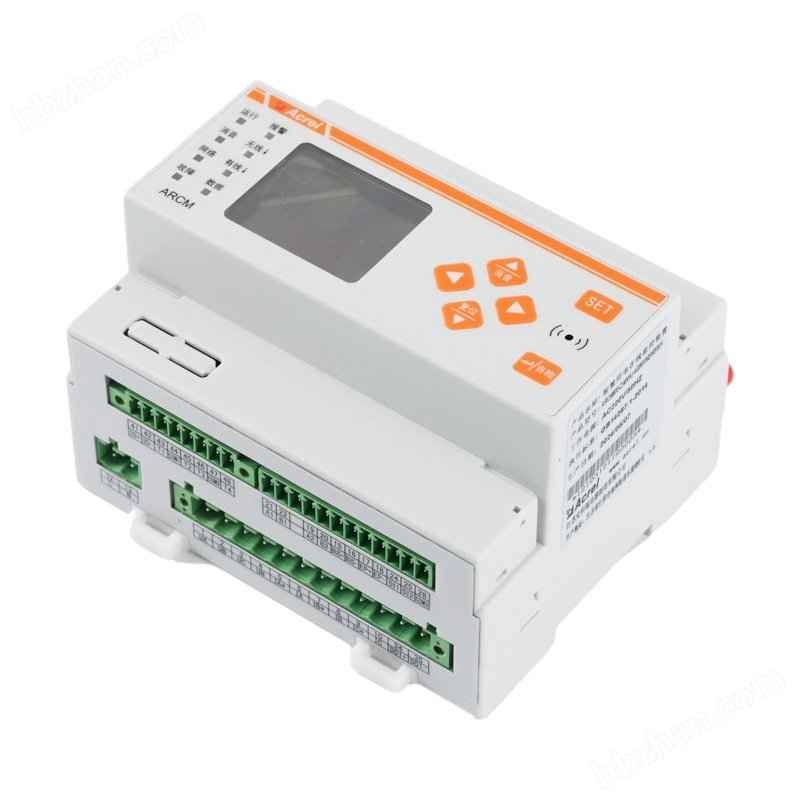

ARCM600-Z-4G安科瑞具有4G上傳功能電氣火災監控設備

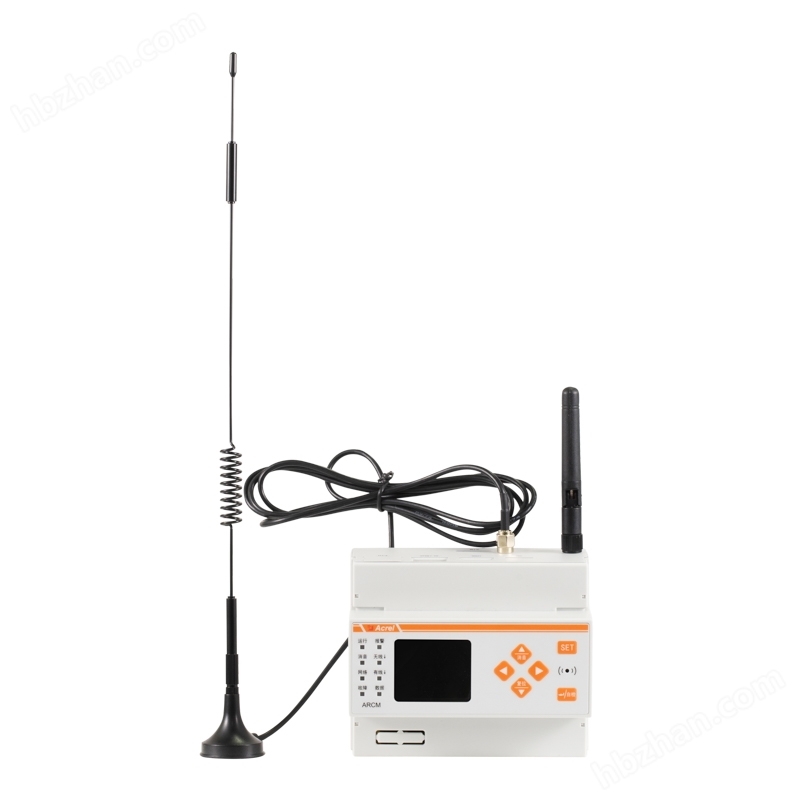

ARCM600-Z-4G安科瑞具有4G上傳功能電氣火災監控設備

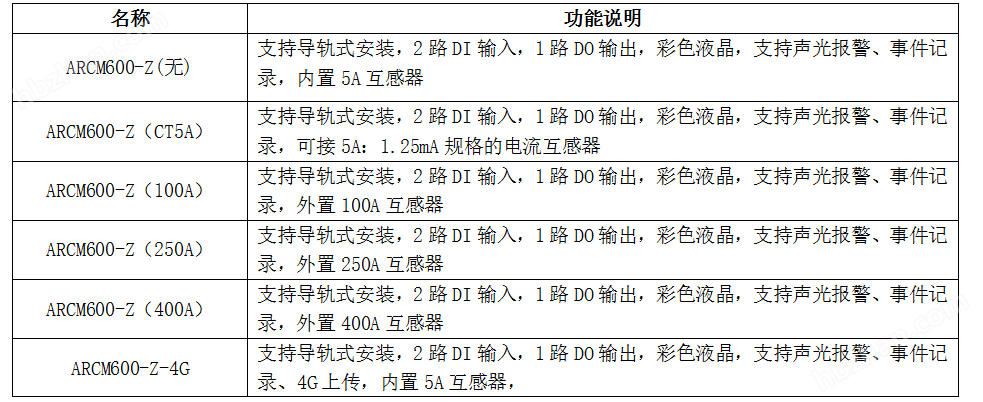

1產品型號
2 功能型號
3技術參數
輔助電源額定電壓：AC220V±15% 50Hz
功耗：≤15W
監控報警：
漏電：300～1000mA 連續可調
溫度：45～140℃連續可調
電壓：錯相、過壓（100%～140%）、欠壓（60%～100%）
電流：過流（20%～120%）
動作延時時間：0.1～60S連續可調
測量精度：電壓/電流 0.2 級；電能 0.5S 級
通訊：RS485 通訊/4G 通訊/LORA 通訊/二總線通訊/以太網通訊
顯示：彩色液晶顯示屏
4功能應用
4.1. 監控報警功能
監測裝置能接收多臺探測器的漏電和溫度信息，報警時發出聲光報警信號，同時監測裝置上紅色“報警”指示燈亮，顯示屏指示報警部位及報警類型，記錄報警時間，聲光報警一直保持，直至按顯示屏“復位”按鈕（按鍵）遠程對探測器實現復位。對于聲音報警信號也可以使用顯示屏“消聲”按鈕（按鍵）手動消除。
4.2. 控制輸出功能
當被監測回路報警時，控制輸出繼電器閉合，用于控制被保護電路或其他設備，當報警消除后，控制輸
出繼電器釋放。
4.3. 故障報警功能
通訊故障報警：當監測裝置與所接的任一臺探測器之間發生通訊故障或探測器本身發生故障時，監控畫面中相應的探測器顯示故障提示，同時監測裝置上的黃色“故障”指示燈亮，并發出故障報警聲音。
4.4. 自檢功能
檢查監測裝置中所有狀態指示燈、顯示屏、喇叭是否正常。
4.5. 報警記錄存儲查詢功能
當發生漏電、超溫報警或通訊、電源故障時，將報警部位、故障信息、報警時間等信息存儲在監測裝置中，當報警解除、排除故障時，同樣予以記錄。歷史數據提供多種便捷、快速的查詢方法。
4.6. 權限控制功能
為確保系統的安全運行，監測裝置軟件操作權限分為三級，不同級別的操作員具有不同的操作權限。
