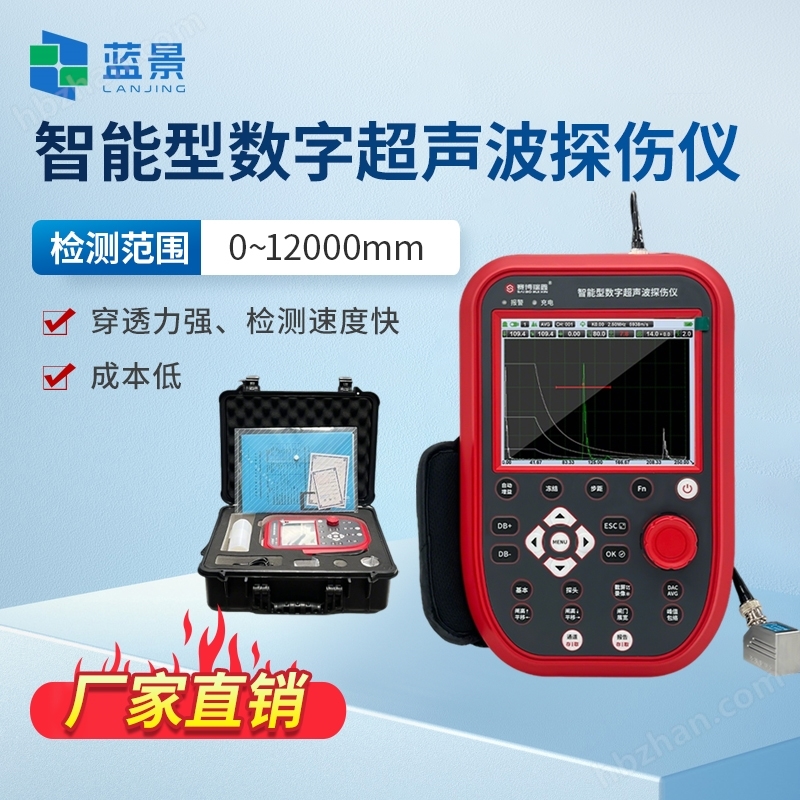

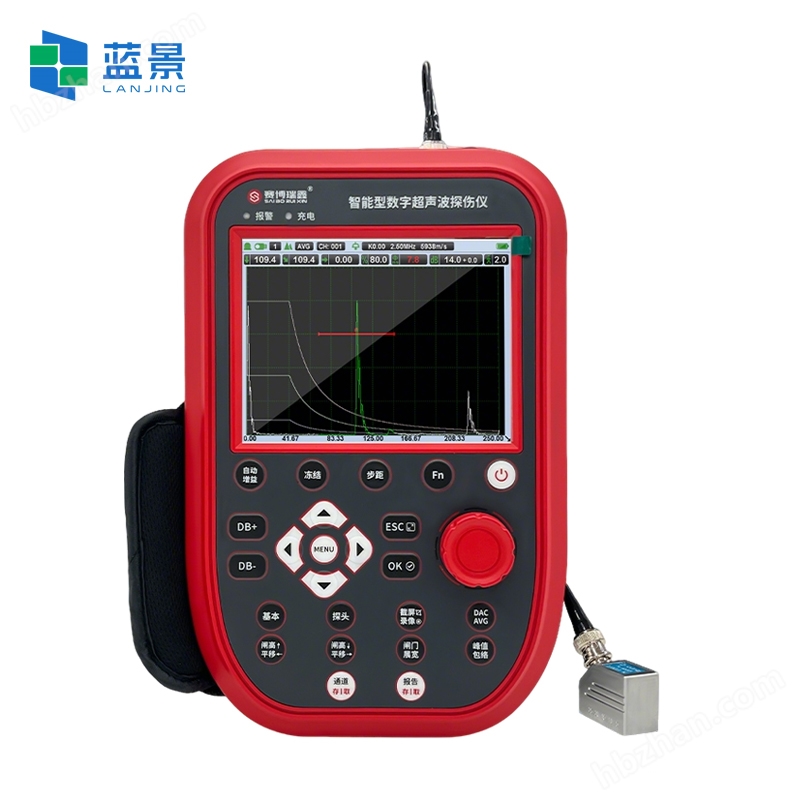

一、產品概述

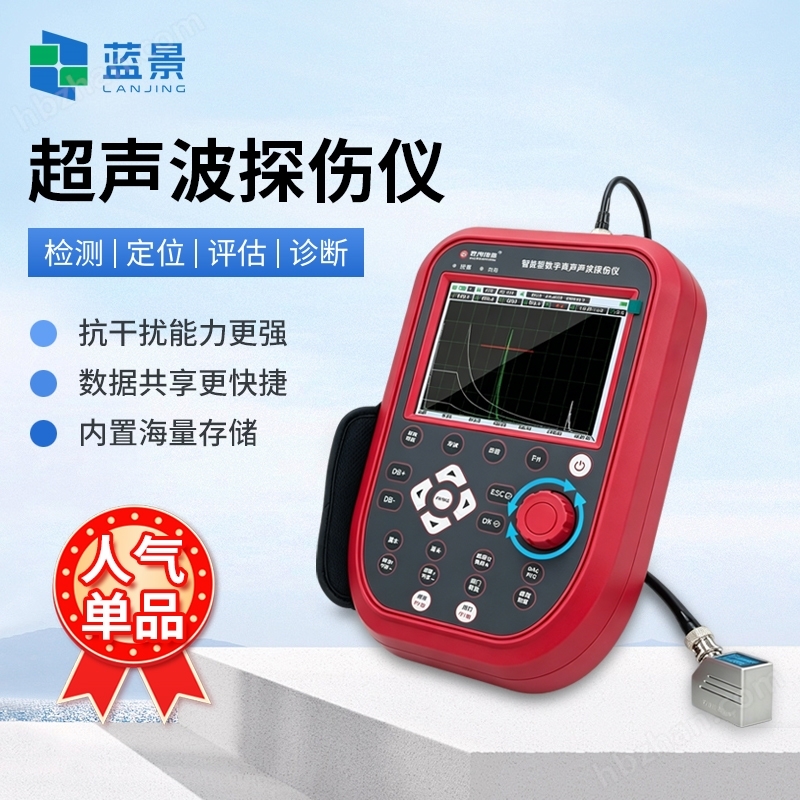

超聲波金屬焊縫無損探傷儀是一種便攜式工業無損探傷儀器，它能夠快速、便捷、無損傷精確地進行工件內部多種缺陷(裂紋、疏松、氣孔、夾雜等)的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程檢測現場。廣泛應用在鍋爐、壓力容器、航空、航天、電力、石油、化工、管道、軍-工、船舶制造、汽車制造、機械加工、模具加工、冶金、金屬加工、鋼結構、鐵路交通、核能電力、特檢系統、高等院校等行業。具有靈敏度高、穿透力強、檢測速度快、成本低、設備簡單輕便和對人體無害等。
二、應用領域
超聲波金屬焊縫無損探傷儀應用于船舶工業、軌道交通、金屬加工業、高校科研、鋼結構、石油化工、壓力容器、壓力管道
三、功能特色
1、外形結構
符合人體工程學設計，握感舒適；
工程塑料材質，輕盈耐用，抗干擾能力更強；
自帶背板支架，可多角度傾斜放置，視覺體驗更佳；
屏幕配備鋼化玻璃，耐磨防劃，使用壽命更長。
2、防護等級
符合IP65防護等級，可有效防水、防塵、防油，滿足更多應用場景。
3、顯示界面

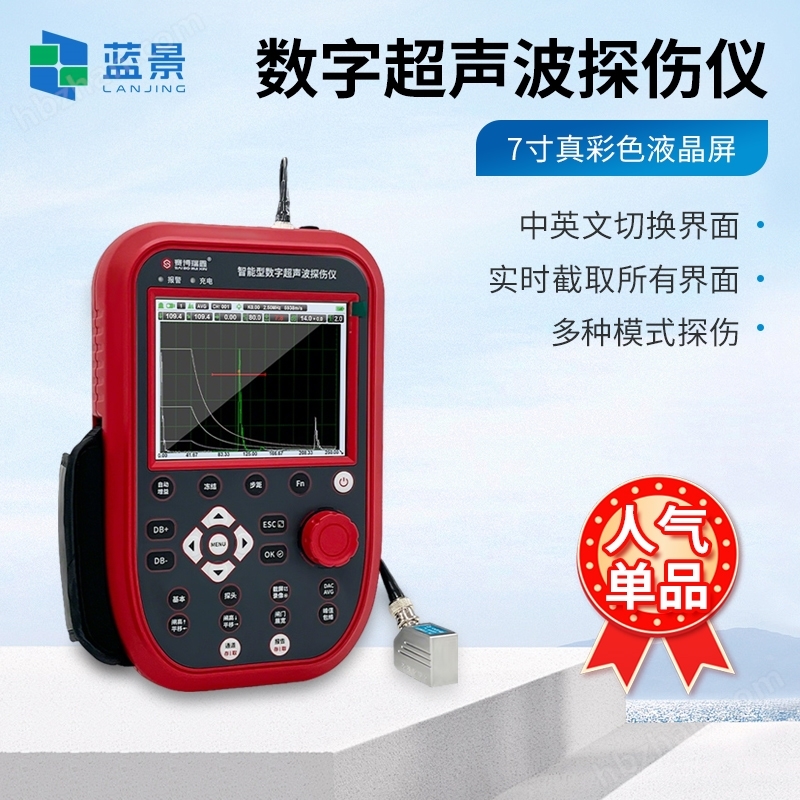

中英文切換界面，主從式菜單+向?qū)讲僮?，搭配快捷按鍵和數碼旋輪，操作直觀好上手；
5.7寸全數字真彩色液晶屏，分辨率達640X480，波形與界面顯示直觀清晰；
4種顏色方案可選，屏幕亮度自由調節，滿足室內外場多景使用需求。
4、截屏和PDF探傷報告
支持實時截取所有頁面及探傷報告，保存為BMP格式至U盤，可選擇彩色或灰度模式；
探傷報告可導出為PDF文件存儲于U盤，便于存檔與打印，且文件內容可定制；
BMP圖片和PDF文件可在電腦或手機上實時查看，數據共享更快捷。
5、檢測范圍
零界面入射時，鋼中縱波檢測范圍為0-12000mm，且可連續調節。
6、發射脈沖
脈沖幅度：100V-500V八級選擇，適用探頭范圍廣；
脈沖寬度：在（0.0.0.510)µs 范圍內連續可調，匹配不同頻率探頭；
探頭阻尼：50Ω、150Ω 、250Ω、500Ω可選，滿足靈敏度及分辨率的差異化需求；

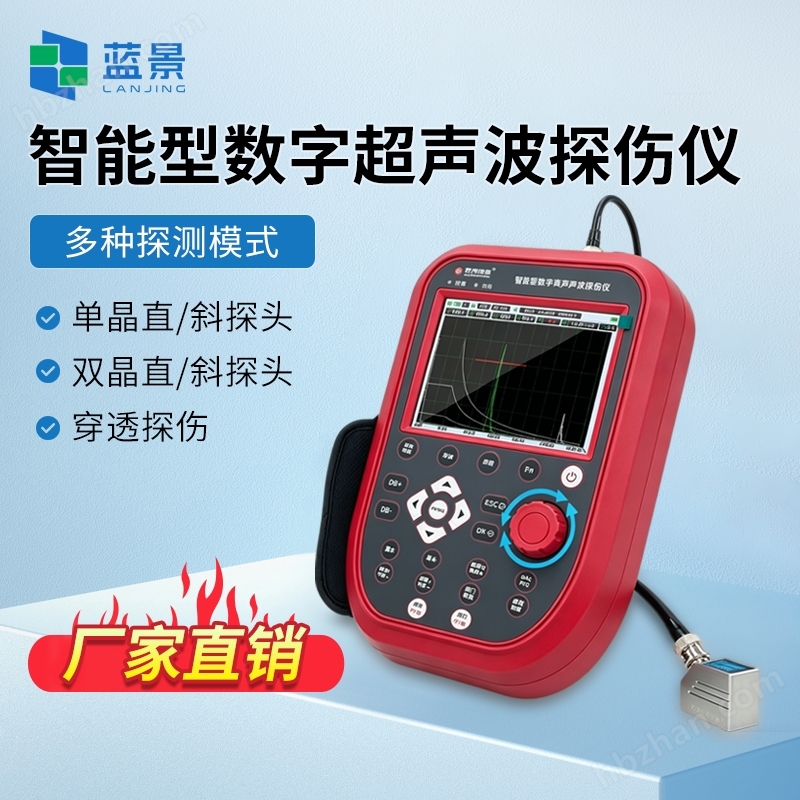

工作方式：?jiǎn)尉е?斜探頭、雙晶直/斜探頭及穿透探傷多種模式。
7、放大接收
硬件實時采樣：16位高分辨率AD，320MHz速率，波形高度保真；
檢波方式：支持正半波、負半波、全波、射頻檢波；
濾波頻帶：（0.2~20）MHz，自動匹配探頭頻率，無需手動調節；
閘門讀數：?jiǎn)?雙閘門可選，精準讀取峰值；
增益：總增益量110dB，0、0.1dB、1dB、2dB、6dB 步進調節，帶全自動及掃查增益功能，兼顧檢測效率與準確性；
自動波高：機器默認自動波高高度為80%，可自行調節。
8、閘門報警
A、B閘門功能相同，門位、門寬、門高均可任意調節；
支持進波或失波報警，觸發時有 LED 發光提示，異常警示更直觀。
9、數據存儲
內置海量存儲，斷電不丟數據，信息安全更有保障；
可存儲300組探傷參數通道和1000組探傷報告，支持預設參數，自定義行業標準；
文件可通過USB/U盤導出，也能借U盤無限-量存儲。
10、錄像功能
可記錄探傷過程并保存，支持本機或?qū)Ｓ密浖胤牛?/span>
本機最多存10個錄像（每個最長5分鐘），U盤存儲無限制；
便于學習和追溯分析，回放可暫停、快進、快退、停止。
11、探傷功能
探傷標準：內置各行業常用標準，可直接調用；
自動校準：探頭零點、角度（K 值）自動校準，聲速自動測量；
波峰記憶：實時檢索缺陷最-高波，記錄最-大值；
缺陷定位：實時顯示水平、深度（垂直）、聲程位置；
缺陷定量：實時顯示當量dB值或尺寸；
缺陷定性：通過回波包絡波形，輔助人工判斷；
曲面修正：用于曲面工件，實時顯示缺陷周向位置；
DAC/AVG：曲線自動生成，可補償修正，隨增益、聲程、延時動態調整，顯示任意孔徑曲線；
AWS D1.1: 美國焊接學會標準，提供動態反射體“缺定級 ”，免手工計算（可開通拓展）；
焊縫圖示：可設置焊縫形態參數，探傷中直觀顯示焊縫圖和缺陷在焊縫中的位置；
裂紋測高：利用端點衍射波自動測量、計算裂紋高度；
門內展寬：放大回波細節，便于分析；
連續記錄：實時記錄波形，可存儲、回放；
波形凍結：凍結顯示波形，便于缺陷分析；
回波編碼：1~9 次回波以不同顏色顯示，便于判斷位置；
峰值標記：實時捕捉并標記峰值；
B型掃描：實時掃查、橫截面顯示，呈現工件缺陷形狀，結果更直觀。
12、實時時鐘
實時記錄探傷日期與時間，確保數據可追溯。
13、通訊接口
配USB2.0高速接口，支持U盤模式和數據連接模式，方便與PC機進行數據備份、上傳及下載。
14、電池模塊
高容量鋰電池，連續工作超12小時，滿足長時間作業。
15、顯示波形
可自定義閘門內波形顏色、填充和峰值標記，辨識度更高。
16、重復發射頻率
本機最-大可達2000Hz，支持升級，上限可按探測范圍、聲速和發射寬度靈活調整。
17、升級程序
用戶可通過U盤遠程升級至最-新版本，過程安全穩定，避免黑屏和損壞。
四、技術參數
?檢測范圍：(0~12000)mm
?工作頻率：(0.2~20)MHz
?聲速范圍：(100~20000)m/s
?重復頻率：(20~2000)Hz
?動態范圍：≥36dB
?垂直線性誤差：≤1.5%
?水平線性誤-差：≤0.1%
?分辨力：>42dB(5P14)
?靈敏度余量：>65dB（深 200mmФ2 平底孔）
?數字抑制：(0~80)%，不影響線性與增益
?電噪聲電平：≤10%
?探頭類型：直探頭、斜探頭 、雙晶探頭、穿透探頭
?閘 門：進波門、失波門 ；單閘門讀數、雙閘門讀數 ，峰值觸發，邊沿觸發
?報警：蜂鳴報警，LED 燈報警
?電源：直流（DC）9V，鋰電池連續工作 12 小時以上
?外型尺寸：260×170×55(mm)
?主機重量：1.1kg
?工作溫度：（-30℃~+55）℃
?相對濕度：(20~95)%RH

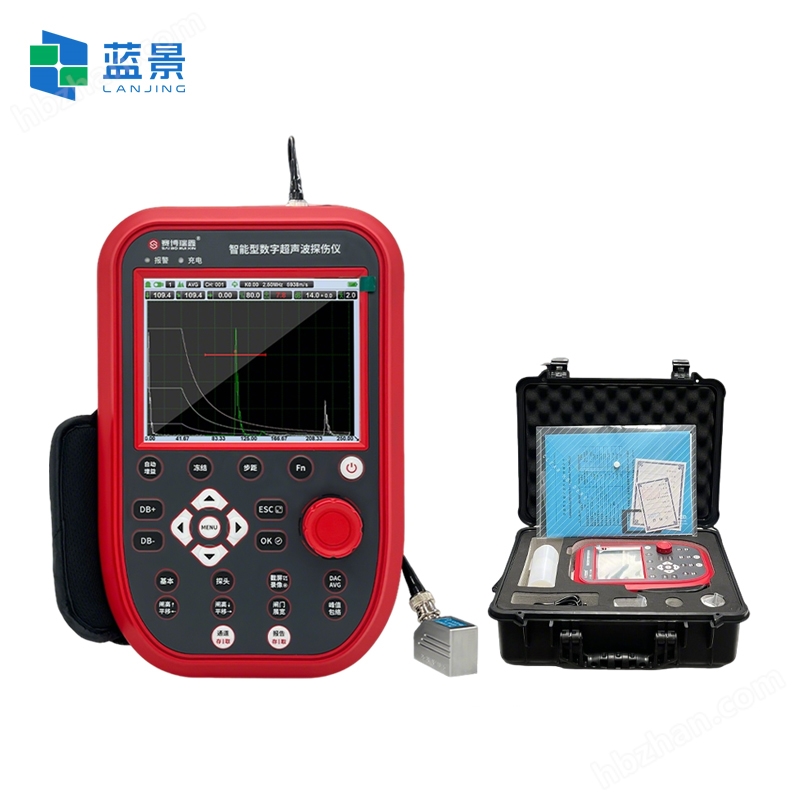

五、標準配置
1探傷儀主機1臺
2直探頭 1 個
3斜探頭 1 個
4電源適配器1 個
5BNC 探頭連接線1 條
6數據連接線1條
7耦合劑 1瓶
8U 盤存儲器1 個
9使用說明書1 本
10合格證 1 張
11保修卡 1 張
12檢測報告 1 張
13儀器箱 1 個
