用途及特點

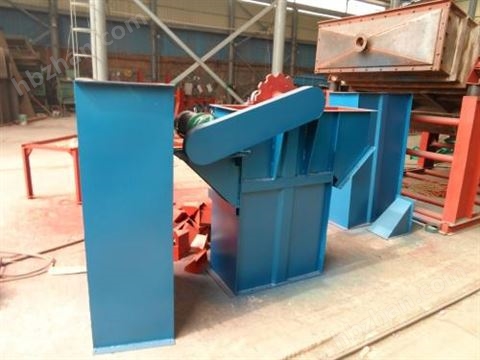

NE型斗式提升機為板鏈?zhǔn)健⒅亓φT導卸料的提升設備。適用于垂直輸送粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。
該機與其他提升機比較，其特點是：
1 采用的板鏈有較高的剪切強度、疲勞強度及能，運轉故障率低，使用壽命長；
2 采用較低的鏈速度(o．5米/秒)；
3 采用大容量的料斗和較小的斗距，驅動功率低且輸送量大。尤為適應提升破碎后的石灰石和水泥熟料(≥NE50)。
NE型斗式提升機驅動裝置有左裝和右裝兩種，可按用戶要求配置。面對提升機進料口，驅動裝置在提升機左側為左裝；在右側為右裝。
NE型斗式提升機外形及安裝尺寸
NE型提升機的外形尺寸見圖3和表13。提升機頂設有檢修用的起吊支架，若提升機設在室內，且提升機頂部設有土建吊鉤時，可在訂貸時提出取消頂部起吊支架。提升機的上機殼設有驅動裝置平臺，若現場空間不能滿足平臺要求的尺寸時，可按現場實際情況配制非標準尺寸平臺．但應在訂貨時提出。
NE型提升機的組合尺寸本樣本中暫末列出，每臺提升機一股只配套一節帶有檢視門的中間機殼。若用戶要求增加帶檢視門中間機殼數量或改變檢視門的開孔位置，應在訂貨時注明。
NE型斗式提升機料斗跑偏是什么原因造成的
NE型斗式提升機頭輪和底輪傳動軸安裝不正容易造成料斗帶跑偏，主要表現形式是：頭輪和底輪的傳動軸在同一垂直平面內且不平行；兩傳動軸都安裝在水平位置且不在同一垂直平面內；兩傳動軸平行，在同一垂直平面內且不水平。
出現上述情況后，料斗帶跑偏，易引起料斗與機筒的撞擊、料斗帶的撕裂。另外提升機頭部承受較大的動壓力，可達100噸左右，由于長時間運轉不可避免的在軸承位出現擠壓磨損。
傳統方法以補焊或刷鍍后機加工 ，但兩者均存在 弊端：補焊高溫產生的熱應力無法 ，易造成材質損傷，導致部件出現彎曲或斷裂；而電刷鍍受涂層厚度限制，容易剝落，且以上兩種方法都是用金屬 金屬，無法改變“硬對硬"的配合關系，在各力綜合作用下，仍會造成再次磨損。
針對上述難題，歐美企業主要使用的是高分子復合材料的 方法，其中應用 為成熟的是 福世藍技術體系。高分子材料具有 的粘著力，優異的綜合機械性能，可免拆卸免機加工。既無補焊熱應力影響， 厚度也不受限制，同時產品所具有的金屬材料不具備的退讓性，可吸收提升機的沖擊震動，避免再次磨損的可能，并延長設備部件的使用壽命，為企業節省大量的停機時間，創造巨大的經濟價值。
技術參數：
| 型 號 | 提升量m3/h | 物料塊度 |
| 允許占百分比 % |
| 10 | 25 | 50 | 75 | 100 |
| NE15 | 16 | 65 | 50 | 40 | 30 | 25 |
| NE30 | 31 | 90 | 75 | 58 | 47 | 40 |
| NE50 | 60 | 90 | 75 | 58 | 47 | 40 |
| NE100 | 110 | 130 | 105 | 80 | 65 | 55 |
| NE150 | 165 | 130 | 105 | 80 | 65 | 55 |
| NE200 | 220 | 170 | 135 | 100 | 85 | 70 |
| NE300 | 320 | 170 | 135 | 100 | 85 | 70 |
| NE400 | 441 | 205 | 165 | 125 | 105 | 90 |
| NE500 | 470 | 240 | 190 | 145 | 120 | 100 |
| NE600 | 600 | 240 | 190 | 145 | 120 | 100 |
| NE800 | 800 | 275 | 220 | 165 | 135 | 110 |
