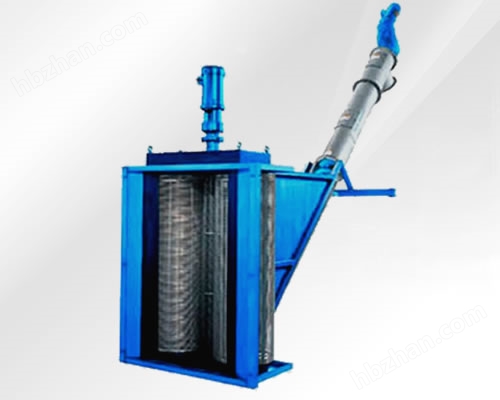

打撈式粉碎型格柵除污機
打撈式粉碎機是我公司根據用戶要求及產品的拓展開發出的一種新型除污設備，它是粉碎型格柵與螺旋輸送機的組合，它能有效地實現固體物質的粉碎，污物分碎后的固液分離，壓榨脫水等功能。
污水中的固體物質被粉碎型格柵粉碎成細小的顆粒，污水中的柵渣被粉碎后經螺旋輸送機分離并打撈進行壓榨、脫水后排出地面外運，起到保護后續設備的作用。
打撈式粉碎機改變了傳統泵站柵渣打撈外運的做法，節省人力成本，節約土建造價，美化環境，保護水泵，地降低停機時間。

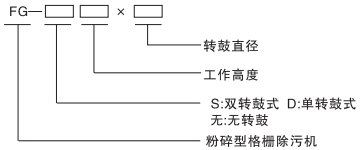

型號說明

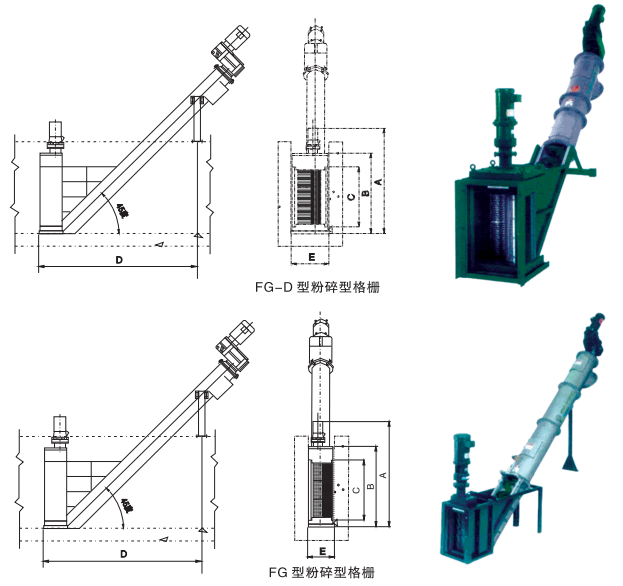

結構示意圖
技術參數
單轉鼓打撈式粉碎型格柵除污機：
型號 | A | B | C | D | E | 流量 |
FG-D450×300 | 2300 | 780 | 580 | 1770 | 610 | 330 |
FG-D600×300 | 2440 | 920 | 730 | 1980 | 610 | 460 |
FG-D800×300 | 2640 | 1120 | 930 | 2190 | 610 | 630 |
FG-D1000×300 | 2840 | 1320 | 1130 | 2400 | 610 | 810 |
FG-D1200×300 | 3100 | 1570 | 1380 | 2610 | 610 | 1040 |
FG-D1500×300 | 3360 | 1840 | 1650 | 2820 | 610 | 1280 |
雙轉鼓打撈式粉碎型格柵除污機：
型號 | A | B | C | D | E | 流量 |
FG-S450×300 | 2300 | 780 | 580 | 1780 | 810 | 500 |
FG-S600×300 | 2440 | 920 | 730 | 1990 | 810 | 710 |
FG-S800×300 | 2640 | 1120 | 930 | 2200 | 810 | 1030 |
FG-S1000×300 | 2440 | 1450 | 1170 | 2410 | 810 | 1360 |
FG-S1300×300 | 2690 | 1700 | 1420 | 2620 | 810 | 1800 |
FG-S1500×300 | 2960 | 1970 | 1690 | 2840 | 810 | 2270 |
FG-S600×400 | 1660 | 920 | 730 | 2080 | 1070 | 1010 |
FG-S800×400 | 1860 | 1120 | 930 | 2300 | 1070 | 1470 |
FG-S1000×400 | 2440 | 1450 | 1170 | 2650 | 1070 | 1950 |
FG-S1300×400 | 2690 | 1700 | 1420 | 2860 | 1070 | 2590 |
FG-S1500×400 | 2960 | 1970 | 1690 | 3070 | 1070 | 3280 |
FG-S800×500 | 1860 | 1120 | 930 | 2360 | 1370 | 2160 |
FG-S1000×500 | 2440 | 1450 | 1170 | 2670 | 1370 | 2920 |
FG-S1300×500 | 2690 | 1670 | 1416 | 2877 | 1370 | 3950 |
FG-S1500×500 | 2960 | 1970 | 1686 | 3086 | 1370 | 5080 |
應用場合
安裝于淺水渠中
安裝于泵站、污水處理廠進口處
工作原理
夾帶固體顆粒的污水進水切割；
固體顆粒被轉鼓截留，并被引導至切割室；
大部份污水和細小顆粒通過轉鼓柵網流量；
固體顆粒通過切割室被粉碎為細小顆粒；
切碎后的細小固體顆粒被導入斜立的螺旋輸送機；
細小固體顆粒經過水洗以及無軸螺旋轉刷和有機物有效分離，有機物隨污水通過輸送槽柵孔流回渠道中，清潔無臭的固體顆粒脫水后排出。
固體顆粒排出后裝入容器或袋。
訂貨說明
1、根據泵站的排水規模，選擇相應型號的粉碎型格柵；
2、注明電氣控制類型，常規為手動控制、室內安裝；其他類型須注明，如：帶PLC接口、全自動控制及戶外型等；
3、訂貨時請用戶提供使用環境、過水量、工作水位高度、渠深和渠寬；
4、土建預留方孔的長、寬、高尺寸，根據格柵安裝尺寸確定；
5、土建澆注前，請將軌道進行預埋，如無預埋，用膨脹螺栓固定于混凝土池壁上；
6、本公司可根據用戶要求，定制各種規格的粉碎型格柵。
