產品簡介

YR-GFF系列智能電壓頻率表是昌暉公司在二十年的智能數字儀表研發經驗及充分研究國內外產品、用戶需求和高低壓配電的基礎上推出的新一代高可靠性儀表

詳細介紹

YR-GFF系列智能電壓頻率表是昌暉公司在二十年的智能數字儀表研發經驗及充分研究國內外產品、用戶需求和高低壓配電的基礎上推出的新一代高可靠性儀表。智能頻率表基于MCU微處理器技術和模塊化結構，儀表具備高抗干擾性、高穩定性和高精度特點，適用于配電系統的交流頻率參數測量。該系列儀表變比可調，支持開關量輸入、繼電器輸出、模擬量輸出及RS485通訊，提供多種不同的安裝尺寸，可直接替代模擬指針頻率表，更廣泛的適用于各種控制系統(SCADA、DCS等)。

頻率表技術參數
1、頻率表精度等級：0.5%精度
2、測量輸入
電壓：額定值AC100V、AC400V
過負荷：持續：1.2倍；瞬時：電壓2倍(10秒)
功耗：＜1VA
阻抗：＜300kΩ
3、頻率：50-60Hz±10%
4、電源：AC/DC80-270V
5、功耗：＜5VA
6、儀表輸出
數字量：RS485接口，Modbus-RTU協議
開關量：4路開關量輸入，干節點方式；2路開關量輸出，干節點繼電器
模擬量：1路4-20mA/0-20mA模擬量輸出
7、工作條件：環境溫度：-10～50℃，濕度≤93%,無腐蝕氣體場所，海拔≤2500米
8、絕緣電阻：≥100MΩ
9、結構：儀表外殼為白色ABS工程塑料；亞克力有機玻璃面板；按鍵數量4個，硅膠按鍵
10、顯示方式：1排4位數碼管顯示
11、外形及開孔尺寸
42方形-外形尺寸：120×120×75mm（高×寬×深）/開孔尺寸：108×108mm
80方形-外形尺寸：80×80×75mm（高×寬×深）/開孔尺寸：76×76mm
96方形-外形尺寸：96×96×75mm（高×寬×深）/開孔尺寸：88×88mm
72方形-外形尺寸：72×72×75mm（高×寬×深）/開孔尺寸：67×67mm
5槽形-外形尺寸：96×48×75mm（高×寬×深）/開孔尺寸：92×44mm

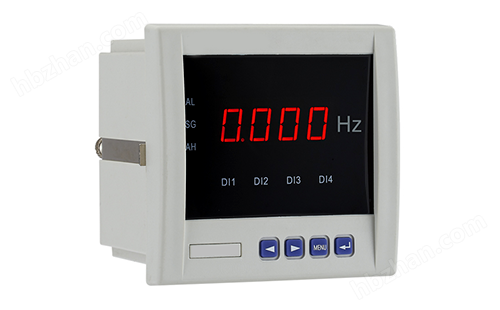

儀表面板
頻率表有五種外形尺寸供用戶選用：

42方形頻率表（120×120mm）
型號：YR-GFF-2D1和YR-GFF-2K1

96方形頻率表（96×96mm）
型號：YR-GFF-9D1和YR-GFF-9K1

80方形頻率表（80×80mm）
型號：YR-GFF-3D1和YR-GFF-3K1

72方形頻率表（72×72mm）
型號：YR-GFF-AD1和YR-GFF-AK1

5槽形頻率表（96×48mm）
型號：YR-GFF-5D1和YR-GFF-5K1

頻率表接線圖

頻率表型號、功能一覽表

型號	顯示	附加功能
型號	顯示	M:模擬量輸出	K:開關量輸入	J:報警輸出	C:RS485
YR-GFF-2L1	1排LED	無	無	無	無
YR-GFF-2D1		標配1路	無	無	選配
YR-GFF-2K1		選配	選配4DI	選配2DO	選配
YR-GFF-3L1	1排LED	無	無	無	無
YR-GFF-3D1		標配1路	無	無	選配
YR-GFF-3K1		選配	無	選配2DO	選配
YR-GFF-9L1	1排LED	無	無	無	無
YR-GFF-9D1		標配1路	無	無	選配
YR-GFF-9K1		選配1路	選配4DI	選配2DO	選配
YR-GFF-AL1	1排LED	無	無	無	無
YR-GFF-AD1		標配1路	無	無	選配
YR-GFF-AK1		選配1路	無	選配2DO	選配
YR-GFF-5L1	1排LED	無	無	無	無
YR-GFF-5D1		標配1路	無	無	選配
YR-GFF-5K1		選配1路	無	選配2DO	選配

注意：智能電壓頻率表選型時必須參閱“頻率表功能一覽表"

頻率表選型

YR-GF①-②③④⑤-⑥
①代碼	功能	說明
F	電壓頻率參數測量
②代碼	儀表外形	說明
2	42方形	外形尺寸：120×120×75mm；開孔尺寸：108×108mm
3	80方形	外形尺寸：80×80×75mm；開孔尺寸：76×76mm
5	5槽形	外形尺寸：96×48×75mm；開孔尺寸：92×44mm
9	96方形	外形尺寸：96×96×75mm；開孔尺寸：88×88mm
A	72方形	外形尺寸：72×72×75mm；開孔尺寸：67×67mm
③代碼	功能說明	說明
L	顯示	無“⑥附加功能"選項
D	顯示+1路變送輸出	僅“⑥附加功能"選項 “C"可選
K	顯示+所有“附加功能"	可編程序儀表，可復選所有“⑥附加功能"選項
④代碼	參數顯示個數	說明
1	顯示1個參數	標準出廠配置
⑤代碼	附加功能（復選項）	說明
M	1路4-20mA變送輸出（1AO）	參閱P199“頻率表型號、功能一覽表"
K	4路開關量輸入（4DI）	參閱P199“頻率表型號、功能一覽表"
J	2路報警輸出（2DO）	參閱P199“頻率表型號、功能一覽表"
C	RS485通訊	參閱P199“頻率表型號、功能一覽表"
⑥代碼	輸入信號類型	說明
1	AC 100V
2	AC 400V
