產品簡介：

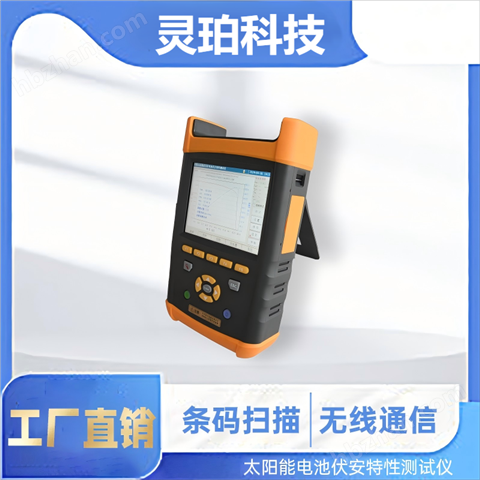

靈珀iv功率檢測儀LP-IV10是專為光伏電站精細化運維與性能評估打造的高精度診斷設備。該儀器采用高精度采樣技術與精密電子負載，能夠快速、準確地測量并分析光伏組串的電流-電壓（IV）特性曲線，定量評估其實際輸出功率與運行狀態。
通過深度解析IV曲線特征，可有效診斷組件功率衰減、熱斑效應、遮擋損失、串聯失配、旁路二極管故障及線路連接異常等關鍵問題。其具備環境適應性、便攜性與操作穩定性，配備高亮度防眩光觸摸屏與工業級防護設計，確保在各類復雜戶外條件下高效完成測試任務。內置智能分析系統可自動比對理論參數，生成結構化診斷報告，顯著提升運維效率與決策準確性。
該設備廣泛應用于光伏電站的建設驗收、定期性能檢測、效率評估與故障精準定位等核心環節，為投資方、運維方及檢測機構提供可靠的性能數據支撐，是保障電站發電收益、優化系統運行質量、實現全生命周期精細化管理的專業級工具。
產品優勢：
1.0～30A高精度曲線測試
2.STC標稱參數轉化測試
3.光伏系統效率值測試
4.接地絕緣電阻測試
5.符合國際與行業執行標準
6.組件條碼掃描功能
7.發電量輻照監測PR值
8.環境監測功能
產品應用場景：
靈珀iv功率檢測儀LP-IV10廣泛應用于光伏電站全生命周期的各類測試場景。在光伏電站建設驗收階段，LP-IV10可對新建組串進行逐串性能測試，驗證其實際輸出功率是否達到設計標準，有效識別因安裝工藝、組件匹配或陰影遮擋導致的功率損失問題。通過對比不同組串的IV曲線特征，能夠及時發現異常組串，確保電站投運初始性能符合預期要求。
在運行維護期間，運維人員可定期對光伏陣列進行IV特性測試，通過分析曲線形態變化，精準診斷組件功率衰減、熱斑效應、旁路二極管故障及連接線路老化等常見問題。對于發電量明顯異常的組串，可通過IV曲線分析快速定位故障類型和發生位置。
LP-IV10特別適用于復雜地形電站和分布式光伏項目的現場測試。其便攜設計支持單人在多種環境條件下快速完成測試任務，無線操作功能進一步提升了測試靈活性。該設備還可用于對比不同時期、不同天氣條件下的性能數據，為電站長期性能評估提供可靠依據。
規格參數 |
產品型號 | LP-IV10 |
電壓 | 測量范圍 | 5V~200V |
測量精度 | 0.01V |
測試準確度 | ±2%±0.1V |
電流 | 測量范圍 | 0.01A~30A |
測量精度 | 0.001A |
測試準確度 | ±0.2%±0.01A |
功率測試 | 重復性精度 | ±0.2%±0.05W |
功率測試范圍 | 0.1W~1000W |
轉換到STC下功率精準度 | 優于+3%±1W |
溫度 | 環境溫度測量范圍 | -30°C~100°C |
電池溫度測量范圍 | -30°C~100°C |
溫度測試精準度 | ±1°C |
輻照度 | 輻照度測量范圍 | 0~1800W/m2 |
輻照度測量精度 | 優于±3% |
軟件 | 測試周期 | 10s |
數據點 | 512點 |
數據存儲 | >2000數值 |
連續性測試 | 20s |
條碼錄入 | 無線掃碼/手動錄入 |
中英文界面
| 通用 |
光伏組件型號數據庫 | 通用 |
聯機拓展 | 可多臺IV聯機測試比對 | 通用 |
硬件參數 |
類目 | 名稱 | 參數 |
主機參數 | 無線傳輸距離 | 25米 |
擴容存儲 | SD卡 |
顯示屏 | 640x480，4英寸LED |
供電方式 | 內置鋰電池/電源適配器 |
電池參數 | 14.8V/4400mAH |
電池續航 | 10小時 |
尺寸 | 160x83x33mm |
重量 | 2.3kg |
工作溫度 | -10°C~50°C |
存儲溫度 | -20°C~60°C |
濕度 | 5~95%RH |
輻照計參數 | 接口 | RS232串口，藍牙 |
重量 | 450g |
電源 | 4節AAA電池 |
溫度傳感器 | 標準 | 溫度檢測 |

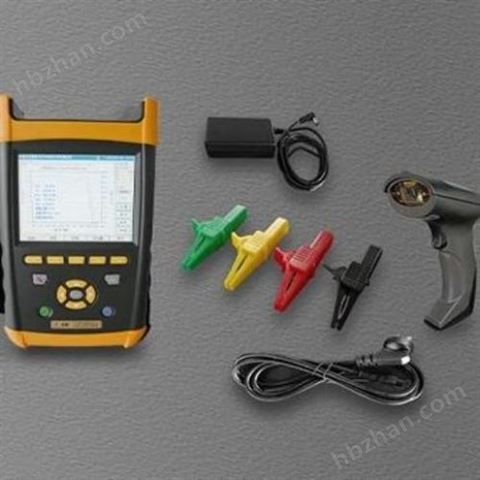

配置清單 |
序號 | 名稱 | 規格 | 數量 | 單位 |
1 | 主機 | 儀器測試主機 | 1 | 臺 |
2 | 輻照計 | 標準 | 1 | 臺 |
3 | 輻照計支架 | 標準 | 1 | 臺 |
4 | 溫度探頭套件 | 溫度傳感器 | 1 | 套 |
5 | 電源適配器 | 標準 | 1 | 個 |
6 | 測試套裝 | 香蕉頭測試線+鱷魚鉗 | 4 | 根 |
7 | 一轉二適配器 | 標準 | 1 | 個 |
8 | 售后資料 | 質?？ǎ细褡C等 | 1 | 套 |
9 | 用戶手冊 | 標準 | 1 | 臺 |
