云境天合在線電導率傳感器—具備自動溫度補償功能，確保數據穩定可靠

【資料簡介】

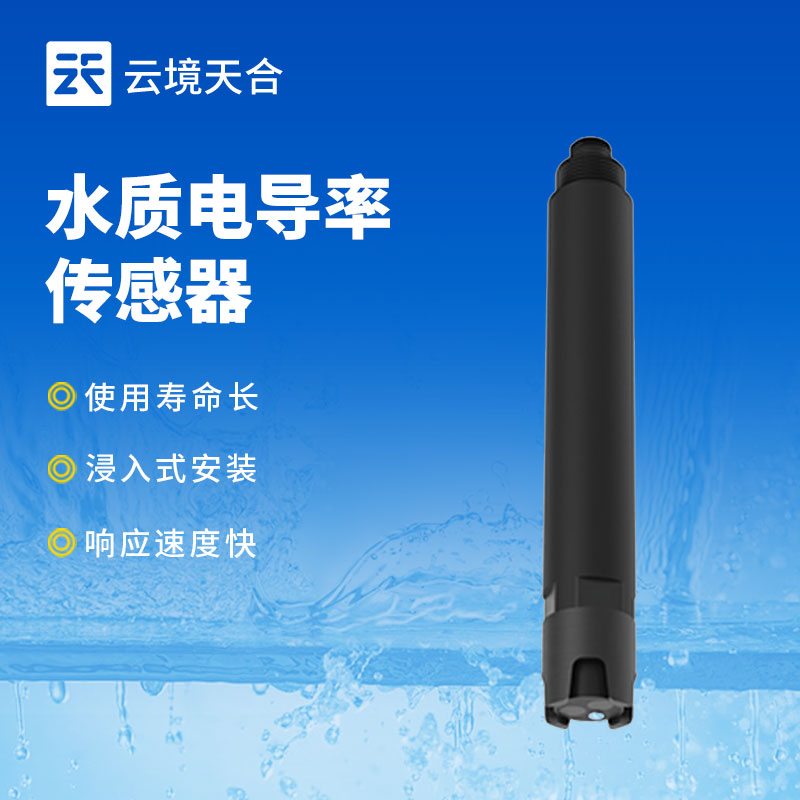

云境天合在線電導率傳感器—具備自動溫度補償功能，確保數據穩定可靠【型號推薦：TH-S7，云境天合廠家直供發貨，精選品牌認證品質保障】在線電導率傳感器基于電導率測量原理，可連續監測水體的電導率變化。其采用高精度電極和智能溫度補償技術，確保在不同溫度下的測量穩定性。傳感器具備抗干擾能力強、響應速度快的特點，適用于工業廢水、飲用水、鍋爐水等多種場景。設備支持4-20mA或RS485信號輸出，可與PLC、DCS等系統無縫對接，實現遠程監控與自動化控制。通過實時監測電導率，可判斷水質純度、離子濃度變化，為水質管理提供關鍵數據支持，廣泛應用于電力、化工、環保等行業。



一．應用環境說明

用于環境水質檢測、各種高/低離子強度的水樣測試，能夠滿足大多數工業/環境應用對在線電導率測量的要求。

信號輸出：RS485（MODBUS-RTU）。

內部信號隔離技術，搞干擾性強。

良好的再現性，熱穩定性，低漂移，體積小，響應速度快

安裝方便，簡單，3/4NPT管螺紋，便于沉入式安裝或安裝在管道和罐體

性能穩定，使用壽命長

IP68防水標準

24*1.2 18*1.5*2 28*2 2

二．技術性能和規格

1.技術參數

測量原理	接觸式電極法
信號方式	RS485（MODBUS-RTU）
測量范圍	0~10000uS/cm
測量分辨率	1
測量精度	± 1.5%； ±0.1 °C
響應時間	約 30s (98%靜止液體)
外殼材質	ABS 和 316L 不銹鋼
溫度補償	自動溫度補償(M1820Z)
電纜長度	標配 5 米
供電電壓	12-24VDC（0.4W@12V）
測量環境	溫度 0~50℃（不結冰） ，< 0.2MPa
防水等級	IP68
安裝方式	浸入式安裝，NPT3/4 螺紋



2.尺寸圖

傳感器接頭為M12航空插頭連接器5芯母座

三．安裝和電氣連接

1.安裝

注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝。

2.電氣安裝

線纜為5芯屏蔽線，線序定義：棕色-電源線（12~24VDC）

黑色-地線（GND）

藍色-485A綠色-485B

黃色-4-20mA電流輸出（未用可懸空）

通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失。

四．維護和保養

1.使用和維護

常規的電極需要進行周期性的清洗和校準，保養周期由客戶根據自己的工況來決定。常規電極的清洗方法：用軟毛刷清除附著物（注意避免劃傷電極表面），再用蒸餾水清洗，之后進行校準操作。
