云境天合超聲波測深儀應用場景：用于水文勘測、航道測量、應急救援等領域

【資料簡介】

云境天合超聲波測深儀應用場景：用于水文勘測、航道測量、應急救援等領域【型號：TH-CS150+，物聯網一體化設備，云境天合支持定制服務】在水域環境探測與資源管理中，云境天合超聲波測深儀憑借其非接觸式測量優勢，成為多場景深度監測的核心工具。該設備通過向水體發射高頻超聲波脈沖，精準捕捉回波信號的時間差與強度變化，快速解析水底地形特征——在水文勘測中，可高效繪制河道、湖泊的斷面形態，為防洪工程設計與水資源評估提供基礎數據；航道測量領域，其動態監測能力支持船舶實時調整航線，避開淺灘或障礙物，保障航運安全；應急救援場景下，設備能快速定位落水人員或沉船位置，為生命救援與事故調查爭取關鍵時間；科研監測中，通過長期跟蹤水庫、近海區域的泥沙淤積或侵蝕變化，揭示水動力過程對生態系統的長期影響。從工程實踐到科學探索，云境天合超聲波測深儀正以高精度、高效率的探測能力，賦能水域管理的智能化升級。

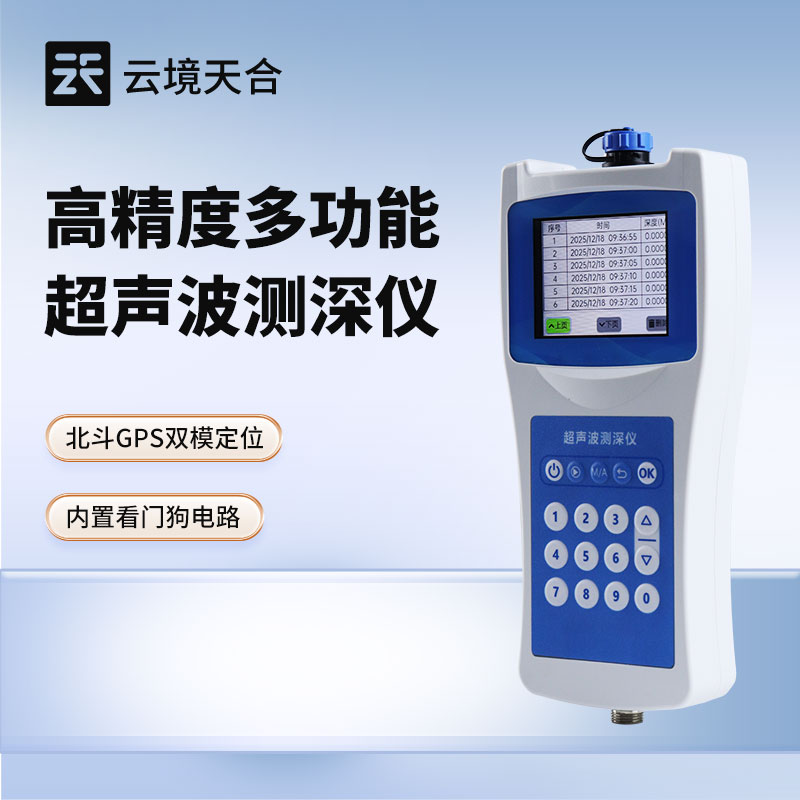

一、產品簡介

超聲波測深儀是測量水庫、湖泊、江河、淺海等水體的便攜式測深儀，測深時將超聲波換能器置于水面下一定位置，利用超聲波在水中的固定聲速VC和超聲波發射到接收的時間T，儀器自動換算出水深H。本品是我司積累多年生產經驗，吸取了多種同類產品優點，而開發的一款方便適用的手持式超聲波測距儀表。超聲波收發轉換電路采用專用大規模集成電路，元件貼片率99%，并以液晶顯示測深結果，保證了產品的長期可靠性，同時將其功耗降到了極低。具有測量精確、功耗低、可靠性高、使用方便、操作簡單、測量速度準確、攜帶方便等優點。儀器可在靜水中測深，也可在具有一定速度的水中測深;水流速度≤5m/秒，是水文測驗、水電廠庫區、湖泊、河道勘測和環境水域監測的理想水深測量儀器。

二、技術特點

中，小型船舷外（內）安裝，電纜線10米；

同屏顯示水深、水溫、經緯度坐標、移動速度、時間、日期、電池狀態、藍牙連接狀態；

自穩定測量技術與快速跟蹤技術，實時反應真實測量結果；

內置看門狗電路，保證長時間運行可靠、穩定；

高精度時鐘，年誤差3PPM；

存儲采用16M FLASH模擬優盤，通過USB數據線連接電腦端直接讀取數據；★

FAT32文件系統自動存儲為CSV格式文件；★

采用高亮屏顯示，野外測量數據顯示更加清晰；★

北斗GPS雙模定位實時顯示經緯度，以及地面速度；★

打印機打印數據，無需連線，藍牙連接直接打?。?★

RS485數據輸出可通過上位機直接讀取數據，通訊距離更長；★

回波采樣閾值、發射功率、放大增益均為自動調整；★

三、技術參數

測量原理	超聲波測距法
量程范圍	0-150米
盲區	≤0.5米
功率	發射功率32級，自動增益調整
最小顯示分辨率	0.1mm
精度	±0.5%×量程
顯示	中文LCD全彩屏顯示
工作頻率	200~2000KHz自動調整
現場設置：	通過主機按鍵完成
標定：	出廠標定，可現場校準
輸出、存儲	USB讀取數據，板載FLASH對測量數據生成EXCEL文件自動存儲，最da存儲數量10000條。
工作電壓：	內置電池，外接充電器
鍵盤：	數字按鍵
材質：	主機：ABS工程塑料
	傳感器：ABS工程塑料
	測桿：不銹鋼，2根
重量：	主機：330g
	傳感器：650~750g
傳感器電纜：	線徑5～10mm×10m
傳感器配重管：	長度 53cm
溫度測量范圍：	-45℃～85℃
工作溫度：	≤80%RH無結露
儲存溫度：	≤80%RH無結露 -40℃～70℃
