1、簡介
國外早在20世紀70年代就開始了沸石轉輪濃縮技術的開發，國內最近幾年才致力于該技術的研究。沸石轉輪是由無機陶瓷纖維做成蜂巢狀的設備，在蜂巢結構的內部充滿了疏水性沸石吸附材料，無機化學材料可抵抗高溫，化學性質不活躍，不可燃，且可以耐強酸。
轉輪被安裝在分割成吸附、再生、冷卻三個區的殼體內，通過調速馬達帶動轉輪旋轉。吸附、再生、冷卻三個區分別與處理廢氣、再生空氣、冷卻空氣風管相連接。為了防止串風，各個區的分隔板與吸附轉輪之間，吸附轉輪的圓周與殼體之間裝填耐高溫、耐溶劑的密封材料。
轉輪系統內沸石及其它材料都是惰性物質，不可燃，可耐600℃高溫。為確保系統安全，在吸附區、脫附區、冷卻區各進出口設有溫度在線監測儀器，一旦超過設定溫度，啟動保護系統。此外，吸附區、脫附區設有差壓表，用以判斷沸石是否阻塞。

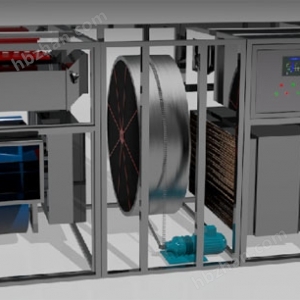

沸石轉輪
沸石轉輪

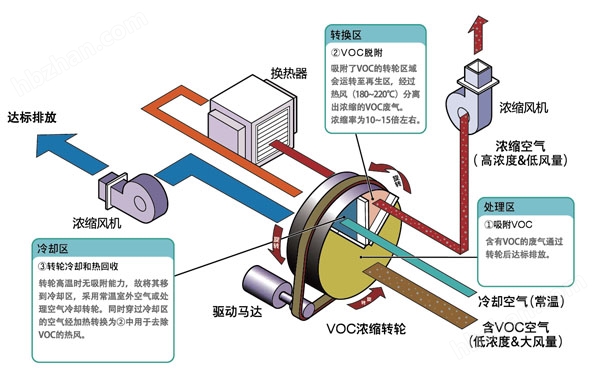

2、工藝原理
沸石轉輪吸附濃縮系統利用吸附-脫附濃縮-冷卻這一連續性過程，對VOCs廢氣進行吸附濃縮。其基本原理如下：
沸石轉輪分為吸附區、脫附區和冷卻區三個功能區域，沸石轉輪在各個功能區域內連續運轉。
廢氣通過前置的過濾器后，送至沸石轉輪的吸附區。在吸附區有機廢氣中VOCs被分子篩吸附除去，有機廢氣被凈化后從沸石轉輪處理區排出。
吸附在沸石轉輪中的VOCs，在脫附區經過約200℃小風量的熱風處理而被脫附、濃縮，濃縮倍數一般為5~20倍。
再生后的沸石轉輪在冷卻區被冷卻。經過冷卻區的空氣，在經過加熱后作為再生空氣使用，達到節能的效果。
3、沸石轉輪優勢
相較于傳統活性炭吸附劑，疏水性沸石具有以下優點：
（1）不具可燃性：沸石為無機化合物二氧化硅等所組成，不會在吸附過程中發生著火災事故；
（2）可處理不同種類的溶劑，包括高沸點物質；
（3）可處理各濃度范圍內的VOCs 組分；
（4）不會引發溶劑聚合或反應：疏水性沸石含有的金屬雜質相當少，不會使一些高反應溶劑發生氧化或聚合反應。
4、沸石轉輪制作
沸石轉輪制作程序如圖4.1所示：首先，陶瓷纖維紙（Ceramic fiber）經加上粘著劑（Binder）等后透過特殊控溫成型滾輪模具加以成形（Corrugation）為蜂巢狀（Honeycomb）半成品，此時若成型為轉輪（Rotor）型式，則將成形蜂巢狀陶瓷纖維滾成圓盤狀（Rotor disc type），若欲成型為長方塊狀（Block type），則將其依次堆疊成型為長方塊狀即可；接著加以400-500℃之高溫?zé)Y(jié)數小時，此時半成品中有機物幾乎逸散而僅剩陶瓷纖維無機基材，燒結后陶瓷纖維無機基材加以含浸吸附劑粉末，并加以70-250℃烘干即可完成。
圖4.2所示粉末狀疏水性沸石吸附劑，其中左側疏水性沸石吸附劑，Si/Al比值較高，適于無極性或弱極性有機物的吸附；右側疏水性沸石吸附劑，Si/Al比值較低，適于極性有機物的吸附。
圖4.1 沸石轉輪制作程序示意圖
圖4.2 疏水性沸石分子篩
5、沸石轉輪組合其他工藝
沸石轉輪只是在保證達標排放的前提上，完成了由大風量低濃度有機廢氣向小風量高濃度有機廢氣的轉換，最終末端治理依靠氧化燃燒完成或銜接冷凝吸附回收工藝。
（1）沸石轉輪+TO

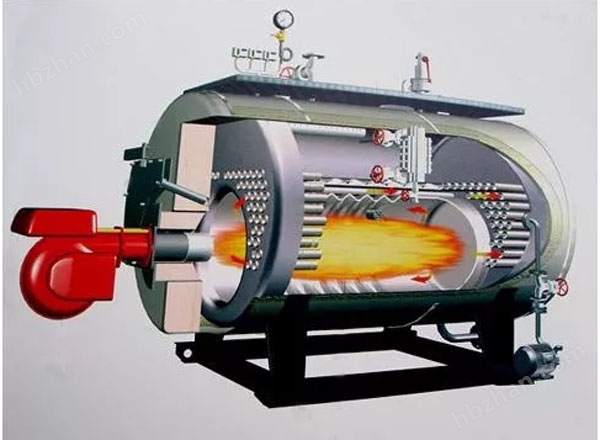

直接燃燒（TO）
燃燒溫度＞750℃，高溫停留時間＞1s，效率99%左右。后跟高效板式換熱器，熱平衡需要VOCs濃度＞6g/m3（指烴類濃度，如是醇、酯類VOCs濃度需＞9g/m3）。
（2）沸石轉輪+CO
催化燃燒（CO）
燃燒溫度250℃~450℃；催化劑一般采用鉑、鈀等；貴金屬催化劑，效率可達98%；后跟高效板式換熱器，熱平衡需要VOCs濃度＞4g/m3（指烴類濃度，如是醇、酯類VOCs濃度需＞6g/m3）。
（3）沸石轉輪+RTO

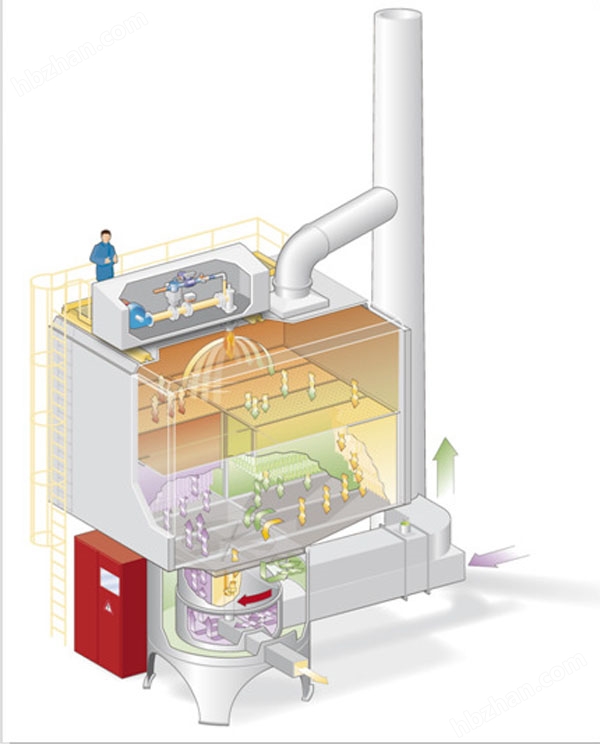

蓄熱燃燒（RTO）
燃燒溫度＞750℃，高溫，停留時間＞1S；蓄熱陶瓷的熱效率＞95%，熱平衡需要VOCs濃度＞1.5g/m3（指烴類濃度，如是醇、酯類VOCs濃度需＞2.5g/m3）。
（4）沸石轉輪+RCO
蓄熱催化燃燒（RCO）
燃燒溫度250℃~450℃；催化劑一般采用鉑、鈀等；貴金屬催化劑，效率可達98%，蓄熱陶瓷的熱效率＞95%，熱平衡需要VOCs濃度＞0.5g/m3（指烴類濃度，如是醇、酯類VOCs濃度需＞0.8g/m3）。
6、沸石轉輪處理范圍
（1）通常沸點在40-200℃的常見揮發性有機溶劑組分，基本都適用。
（2）分子鏈特短的一類物質，要么幾乎無吸附效果，要么吸附效果較差，典型代表甲醛沒有吸附作用，甲醇、部分硫醇、硫醚吸附效果較差。
（3）二硫化碳、硫化氫之類沒有作用。
（4）易聚合的烯烴炔烴組分慎用，脫附時容易聚合堵塞，如苯乙烯、涂裝行業UV漆的聚丙烯酸甲酯、聚丙烯酸乙酯等等。

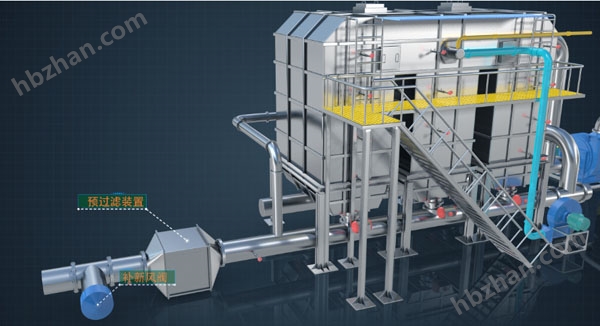

7、沸石轉輪的保護-預處理
除酸堿用洗滌塔；
除塵、除漆霧 濕式用洗滌塔、旋流板塔；干式用三至四級物理過濾，G4-F5-F7-F9；
降溫用混低溫風；冷卻塔+換熱器；
除濕用除霧器；混高溫風；降溫除濕；
除高沸物用活性炭吸附。

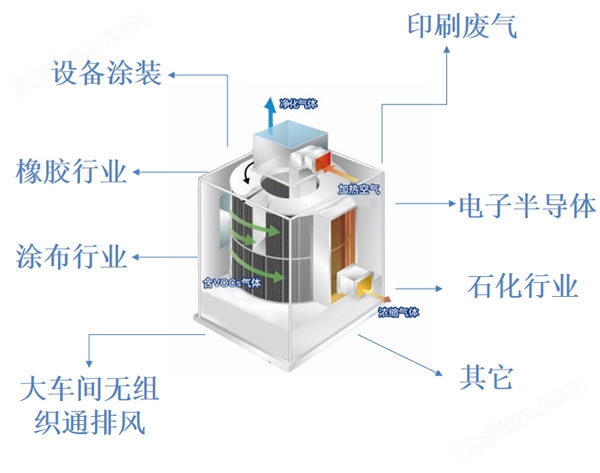

8、沸石轉輪的行業應用

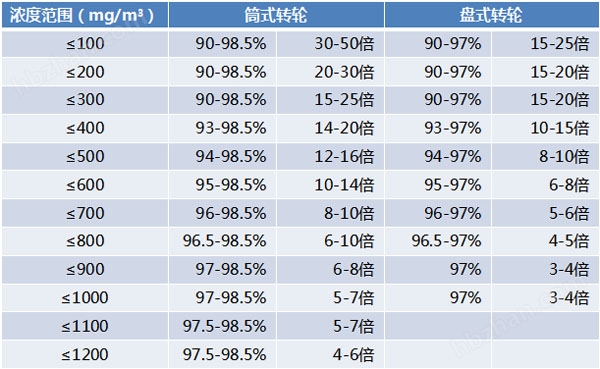

9、濃度范圍對比
10、案例
某噴涂企業沸石轉輪+RTO案例
某印刷企業沸石轉輪+CO案例
