平流雙區沉淀池專用刮吸泥機各主要部件：

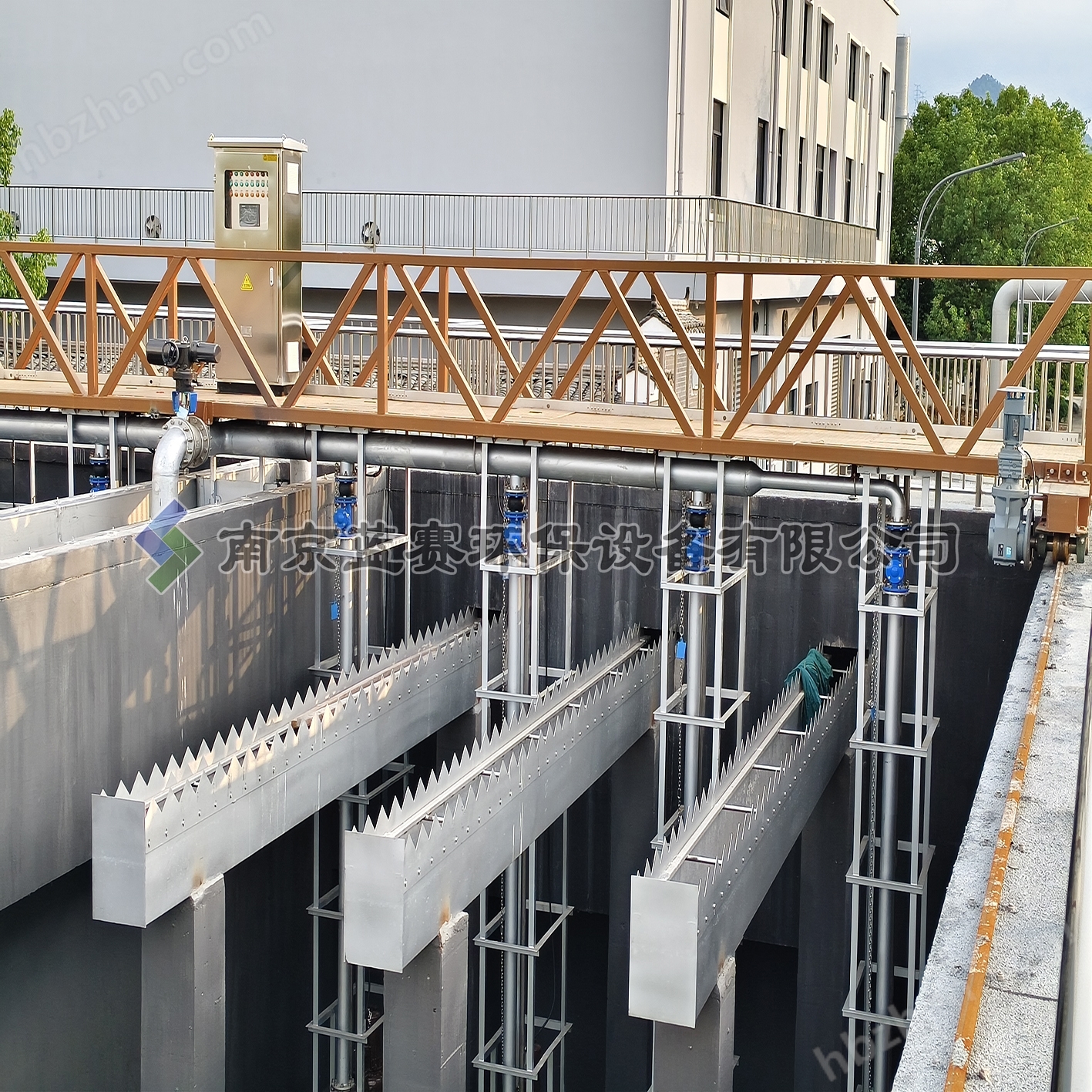

（1）平流雙區沉淀池專用刮吸泥機主梁采用方管焊接成桁架式結構，底部鋪設可防滑的走道板，走道的凈寬度不小于1000mm。
主梁兩側方管兼有欄桿的安全防護作用。主梁在專用的平臺上制造， 主梁撓度不大于主梁 跨度的1/750，且有足夠的強度和剛度承受垂直方向的載荷（包括自重及其上設備的重量）、刮 泥時產生大彎矩、及池底積泥不均產生的側向水平推力， 且包括1500N/m的活動載荷。主梁一邊外側還設有穿線電管，便于輸電線路布置。
端梁采用型鋼焊接結構件， 端梁與主梁采用螺栓聯接， 端梁下部裝有主動輪、從動輪及驅動裝置。
（2）驅動裝置：本機采用的齒輪減速機運行平穩，能源消耗少，噪音小于60dBA，檢修方便簡單等特點，在各種工況下能傳遞所需要功率和扭矩，在最不利的條件下能連續工作。
（3）吸泥系統
吸泥系統由螺旋離心泵， 不銹鋼鋼管，吸泥嘴組成。本機共設有8組獨立的泵吸系統， 每1個吸泥嘴一根吸泥管， 接入潛污泵吸口，形成一組獨立的泵吸系統。污泥泵與吸泥匯總管的聯 接采用獨特的聯接及密封結構，并設有導向?qū)χ醒b置，操作時可在主梁上方便地拆裝潛污泵，檢修方便不需停水清池。
排泥管排列在主梁下部由螺栓固定在鋼結構件上， 一端伸入池底與潛污泵相連， 并設有倒三角形的型鋼支撐，另一端伸向池外。
（4）行走鋼軌
行走鋼軌采用軌道鋼，安裝在沉淀池兩側，兩根鋼軌平行布置，其跨度為14.7m。鋼軌下部設有壓板、墊板與池頂預埋鋼板固定，安裝牢固可靠。
吸泥機的4個車輪同時在鋼軌上行走，車輪與鋼軌嚙合緊湊，不會發生啃軌現象。行走限 位裝置（行程開關）安裝在行走鋼軌兩端，共4只，中間兩只起到行走換向作用，另外兩只起到極限位保護功能。
（5） 輸電裝置
采用懸掛式扁平電纜。電纜為天然丁苯絕緣和氯丁護罩扁型軟電纜。
動力電纜采用5芯，控制電纜采用12芯電纜，電纜長度滿足吸泥機沿整個池長往返運行的 需要：電纜長度=（行程+滑車的積放空間） ×電纜長度系數。扁平電纜配有牽引鋼絲繩索，不直接牽引電纜。
扁平電纜懸掛在滑車（即滑輪組件） 上， 滑車的滑輪采用尼龍材料制造，滑輪在滑線導軌中運行平穩、靈活，長期運行無任何卡阻現象?；嚪譅恳?、中間滑車、尾架。
滑線導軌（C型鋼）及安裝支架均采用SS304不銹鋼材料制造?；嚨膬啥司O(shè)有緩沖裝置（橡膠墊塊），不會因劇烈碰撞而損壞滑車。
2、工作原理
泵吸式排泥機一般停駐在沉淀池的進水端， 啟動潛污泵， 待排泥量穩定后， 啟動桁車驅動 電機使排泥機沿鋼軌前進排泥(向出水端)，當桁車到達污泥沉淀池另一端部碰觸返程行程開關 時， 桁車驅動電機反向運轉，排泥機開始反向運行排泥， 當回到初始位置碰觸行程開關時， 立即停止驅動電機，同時關閉潛污泵，排泥則停止，從而完成一個排泥周期，等待下一個命令。
上述為一個排泥循環等待設定的時間后（0-24小時）排泥機自動進行第二個排泥循環，每個循環之間的等待時間由工藝需要確定。
（13）電控箱
控制箱由設備制造商成套提供，控制箱外殼304不銹鋼。
每套刮泥機配套一個機旁就地電控箱。電控箱中配置控制沉淀池刮泥機用的完整的一、二次電氣元件。就地電控箱安裝在刮泥機的附近。電氣控制系統設計成能現場手動按鈕控制和現場PLC控制及遠程PLC控制，具有狀態顯示及故障報警功能，并能將手自動狀態、運行及故障信號上傳至分控室，同時接受PLC的運行指令。
