1.用途及適用范圍
無軸螺旋輸送機為攔污機械格柵除污機配套，把格柵機撈取的污物通過該機壓榨以減少其水份和體積，便于運輸。
2.適用的工作環境和條件
使用條件：
1) 海拔高度，不超過2000米；
2) 周圍空氣溫度－5~40℃；
3) 空氣相對濕度不大于90％（在25℃以下）；
4) 無劇烈震動和巔簸沖擊及垂直傾斜度不超過5℃的場所；
5) 無爆炸危險且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的場所；
6) 無雨雪及水蒸氣侵襲的場所
產品特點、結構及工作原理
1.產品特點
1) 構造簡單，料槽中無軸承，物料輸送流暢，維護簡便。
2) 除進出料口敞開外，其余部分均可加蓋封閉，減少空氣污染。
2.結構與工作原理
結構:
無軸螺旋輸送機由無軸螺旋、U型槽、可換襯體、蓋板、進、出料口和驅動裝置組成。
工作原理 ：
物料由進口輸入，經螺旋推動后由出口輸出。

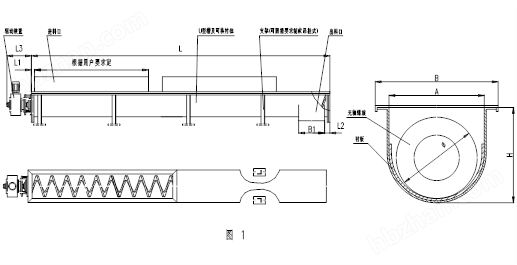

附:示意圖如下
安裝與調試要求
控制箱適用于電源為三相380V、頻率50HZ，控制螺旋輸送壓榨機的起停，可以通過設備聯動控制格柵和輸送機自動運行。并具有過載、短路、缺相等保護功能。

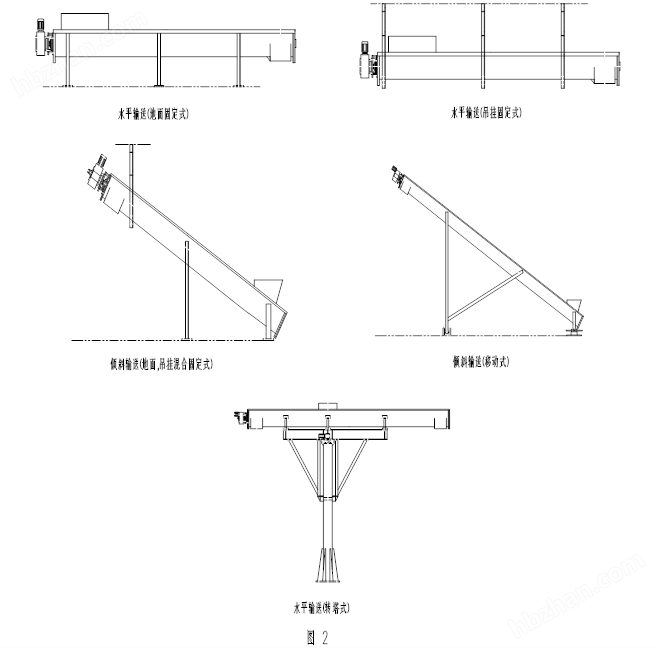

設備安裝方式 : 見圖
系列定型產品為地面固定式。根據用戶需要可供吊掛式或地面、吊掛混合式，移動式以及轉塔式，可根據用戶需要特殊制作。
使用與操作
控制箱由斷路器、交流接觸器、熱繼電器組成。有“手動”和“自動”兩種工作方式。并有運行，過載等信號遠傳至PLC。
運行、調整：
1) 設備運行時應定期巡視，當發生異常噪音時，應立即停機檢查，排除故障后 方可運轉；
2) 定期檢測襯板的磨損量（每月一次），當磨損量大于5mm時必須更換襯板，不允許螺旋直接與U型槽底接觸；
3) 定期檢查（每月一次）螺旋因疲勞而產生的軸向伸長。當螺旋尾端與U型槽端部的安全間隙少于20mm時，應通過傳動軸頂端的螺母進行調節和鎖定；當調節量不夠或無調節機構時，可切除伸長后多余的螺旋尾段以保證安全間隙，為保證運轉圓滑，切割后的螺旋尾部的必須按原樣倒圓；
保養與維護
1. 設備保養與維護
潤滑：
1) 嚴格按減速機使用說明加注指定牌號的潤滑劑，并及時按規定的跑合期和正常運行期更換潤滑劑；
2) 支承螺旋軸頸的滾動軸承每半年加注合成鈣基潤滑脂（ZBE36005--88）一次。
2.電控箱保養
1) 應定時對電控箱進行檢查，是否有觸點松開，應去除灰塵；
2) 如果不小心讓水進入，應停止使用，可以晾干或風干；
3) 應管理好電控箱，不讓外人打開及破壞；
4) 應由專職電工保養和維修。
安全保障及事故處理
警告：
1) 無軸螺旋必須按指定方向旋轉，不可反轉；
2) 嚴禁開蓋運行，以防雜物落入U型槽內導致螺旋意外損壞；開蓋維護、檢查時必須切斷電源；
3) 嚴禁在搬運、吊裝時直接施力于螺旋，必須采取措施，如通過托梁（管）等方式傳力以避免螺旋發生彎曲、延伸變形；
4) 嚴禁螺旋外圓和襯板干磨, 空轉時需注適量的水運行。
