1440芯光纖配線架【室內1440芯光纖配線架】  1440芯光纖配線架【室內1440芯光纖配線架】

寧波同富通信自2006年創建以來，堅持深化改革，強化企業管理，積極采用新技術開發新產品。目前公司凝聚了一批高素質的技術、管理人才，配備有*的研發、生產及檢測設備，全面貫徹ISO9001質量管理體系、ISO14001環境管理體系認證。

合作伙伴：中國電信、中國移動、中國聯通、中國廣電等……

ODF光纖配線架、ODF光纖配線柜、三網合一光纖配線架、三網合一光纖配線柜、四網合一光纖配線柜（架）

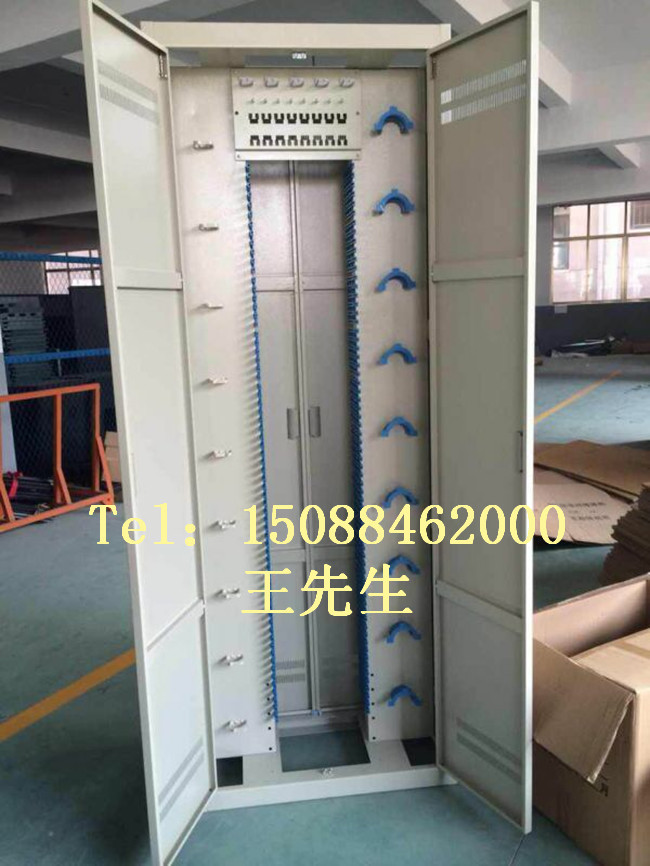

ODF光纖配線柜：288芯ODF光纖配線柜！360芯ODF光纖配線柜！480芯ODF光纖配線柜！576芯ODF光纖配線柜！648芯ODF光纖配線柜！720芯ODF光纖配線柜！864芯ODF光纖配線柜！1152芯ODF光纖配線柜

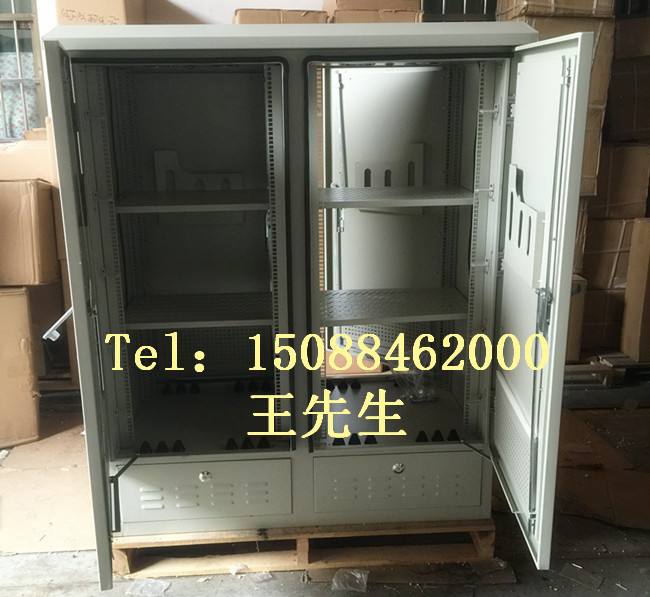

ODF光纖配線架：288芯ODF光纖配線架！360芯ODF光纖配線架！480芯ODF光纖配線架！576芯ODF光纖配線架！648芯ODF光纖配線架！720芯ODF光纖配線架！864芯ODF光纖配線架！1152芯ODF光纖配線架

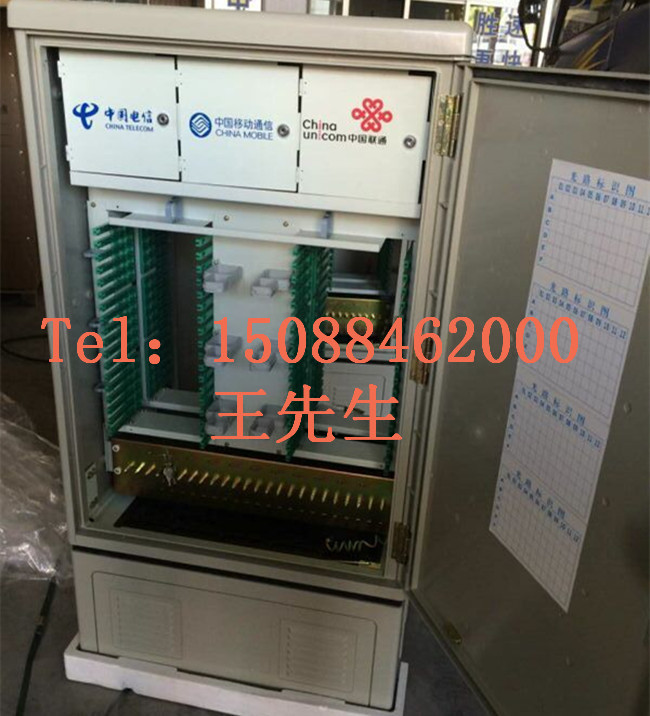

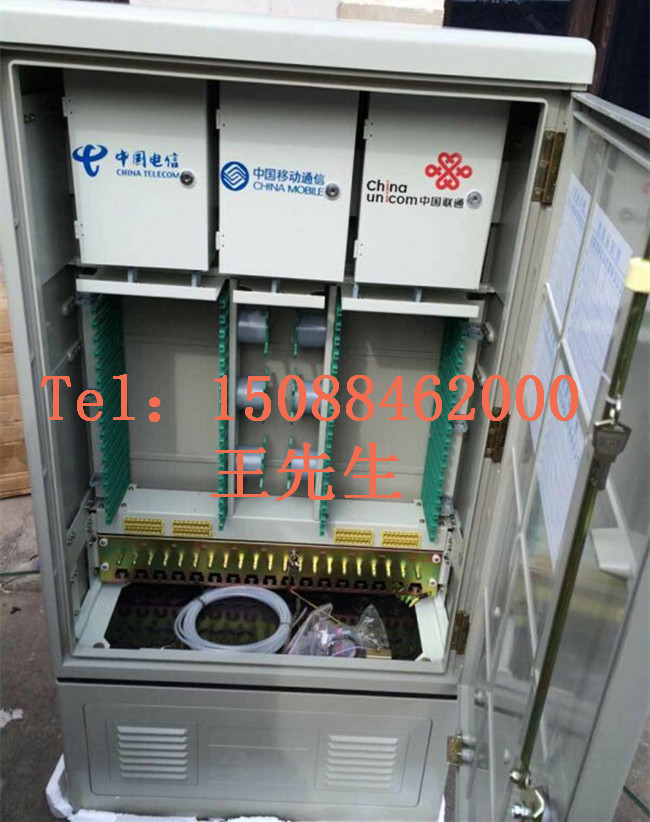

三網合一光纖配線柜：288芯三網合一光纖配線柜！360芯三網合一光纖配線架！432芯三網合一光纖配線柜！576芯三網合一光纖配線柜！648芯三網合一光纖配線柜！720芯三網合一光纖配線柜！

三網合一光纖配線架：288芯三網合一光纖配線架！360芯三網合一光纖配線架！432芯三網合一光纖配線架！576芯三網合一光纖配線架！648芯三網合一光纖配線架！720芯三網合一光纖配線架

三網合一光纖配線柜：288芯三網合一光纖配線柜！576芯三網合一光纖配線柜！648芯三網合一光纖配線柜！720芯三網合一光纖配線柜！960芯三網合一光纖配線柜

四網合一光纖配線柜（架）：288芯四網合一光纖配線柜（架）360芯四網合一光纖配線柜（架）432芯四網合一光纖配線柜（架）576芯四網合一光纖配線柜（架）648芯四網合一光纖配線柜（架）720芯四網合一光纖配線柜（架）

【GW-GPX97型光纖配線柜、GW-GPX2000型光纖配線柜、GW-GPX2000I型光纖配線柜、GW-GPX2000II型光纖配線柜、GW-GPX145型光纖配線柜】

ODF（Optical Distribution Frame）光纖配線架

光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統。

外觀結構

1、機架結構形式

1）機架結構有封閉式、半封閉式和敞開式。

2）機架高度分為2600mm、2200mm和2000mm三類。其寬度*選用120mm的整數倍，深度*選用300mm、450mm及600mm。

3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。

2、機械活動部分

機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。

3、引入光纜彎曲半徑

引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。

4、機架結構

結構應牢固，裝配應具有*性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。

5、保護套、襯墊及纖芯和尾纖彎曲半徑

光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。

6、機架的表面

涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。

光纖配線架的產生背景

過去光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點?，F(xiàn)在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。

主要功能

ODF可以對光纜纖芯和尾纖起到保護功能。

光纖配線架

既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入*的設備。

應用領域

綜合布線系統中，配線架適用于設備間的水平布線或設備端接，以及集中點的互配端接。 堅固及易于安裝的設計，減少安裝與操作費用，較大的正面標識空間方便端口識別，便于管理，符合19"機架安裝標準。

它是光傳輸系統中一個重要的配套設備，主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。

基本類型

光纖配線架根據結構的不同可分為壁掛式和機架式。壁掛式光纖配線架可直接固定于墻體上，一般為箱體結構，適用于光纜條數和光纖芯數都較小的場所。機架式光纖配線架可直接安裝在標準機柜中，適用于較大規模的光纖網絡。

機架式配線架又分為兩種，一種是固定配置的配線架，光纖耦合器被直接固定在機箱上；另一種采用模塊化設計，用戶可根據光纜的數量和規格選擇相對應的模塊，便于網絡的調整和擴展。

設備特點

標準單元尺寸

19英寸寬度，既可裝入配線架機柜，也可該做壁掛安裝。

工藝精良

結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持在40mm以上。

既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內構成綜合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲，光纜纖芯和尾纖的存儲和保護功能等。

抽屜式結構

配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。

常用規格

1.12口ODF單元

2.24口ODF單元

3.36口ODF單元

4.48口ODF單元

5.72口ODF單元

光纖ODF配線架

采用鍍鋅處理冷軋鋼板和表面噴涂的工藝,光纖分配盤采用摻雜阻烯材料的噴縮材質,輕便靈活,又結實耐用,具有光纜引入,固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量.

產品規格:光纖ODF配線架24芯/48芯/72芯/96芯/144芯

實際上ODF配線架應該歸類到終端盒一類，而不是歸類到配線架一類。
