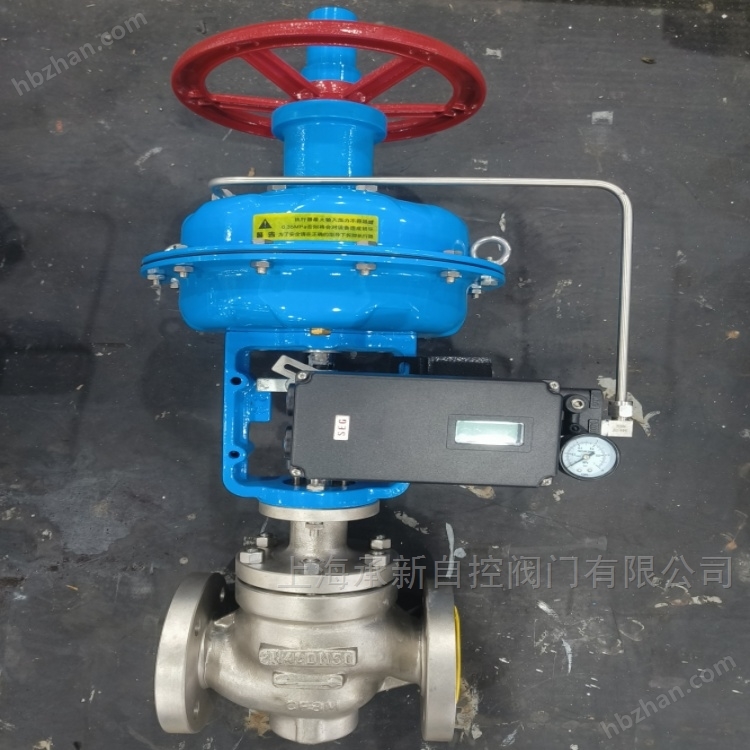

ZJHX-16C DN200 氣動三通分流調節閥

ZJHX-16C DN200 氣動三通分流調節閥

產品簡述：

氣動簿膜三通調節閥采用賀筒型薄壁窗口形閥芯結構，不同于柱塞形閥芯的襯套導向。調節閥配用氣動多彈簧執行機構，具有結構緊湊、重量輕、體積小、拆裝方便等優點。氣動三通調節閥廣泛應用于控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。該氣動調節閥適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體，可以替代兩個二通閥和一個三通接管。熱交換器的兩相調節，也可用于簡單的配比調節。

本氣動簿膜三通調節閥系列產品有三通合流及三通分流兩種。公稱壓力有1.6、4.0、6.4MPa；閥體口徑范圍DN20~200。適用流體溫度由-60℃~+450℃。泄漏量標準為IV級。流量特性有直線、拋物線兩種。

工作原理：

氣動薄膜三通分流/合流調節閥是專門針對三通控制研制的調節閥。有合流和分流兩種結構形式，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。具有調節精度高，動作穩定可靠等優點。合流型主要用于將兩種流體混合成第三種流體；分流型主要用于將一股流體分成兩股流體。該產品可代替兩臺互為開關的單、座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。公稱通徑和壓差較小時，合流閥可用于分流場合，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。 三通閥在某些場合可以替代兩個二通閥和一個三通接管而得到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。
