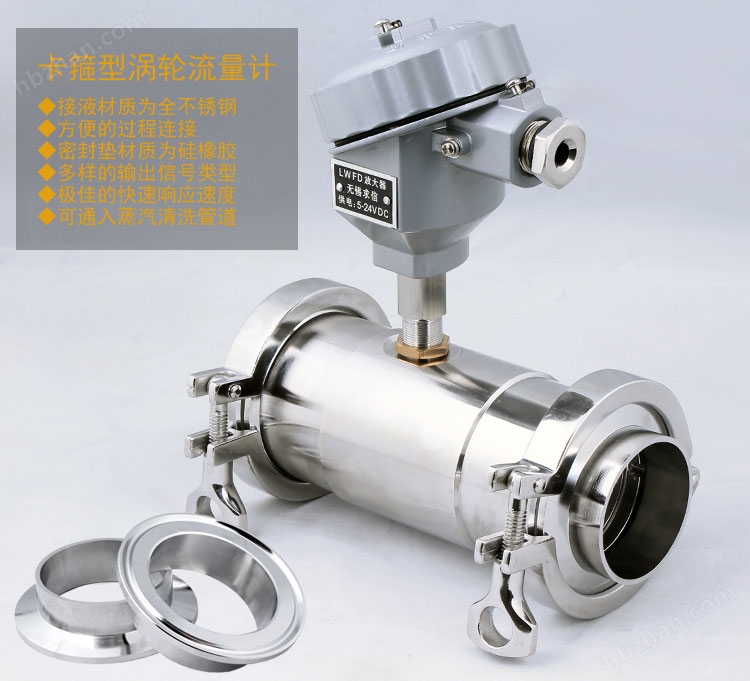

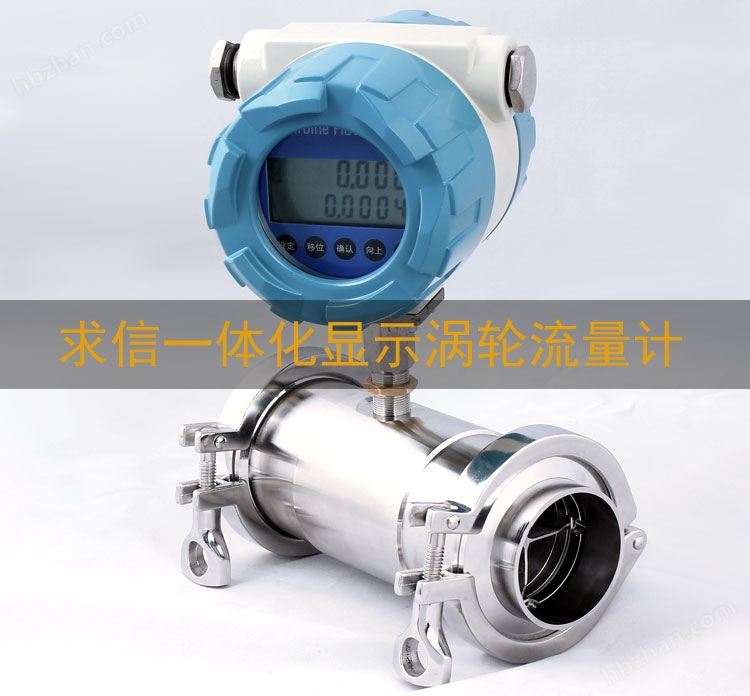

快裝接頭卡箍型衛生級渦輪流量計

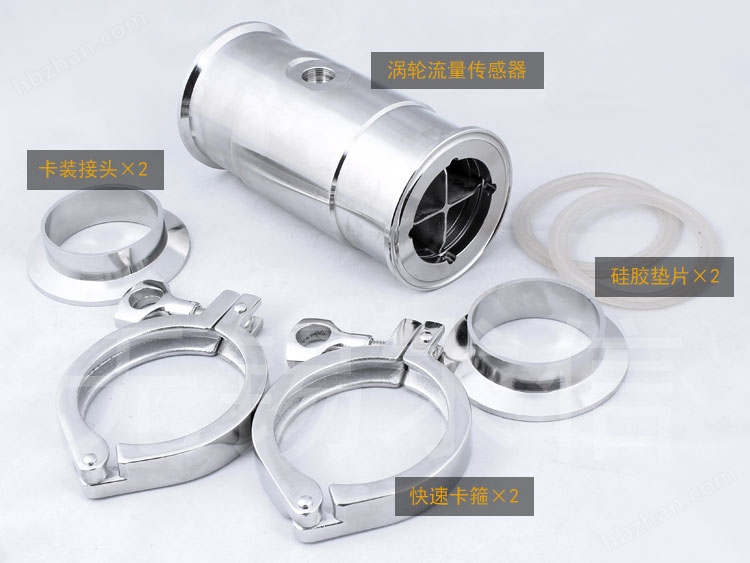

渦輪分解圖

渦輪流量計的結構與工作原理

3.1結構

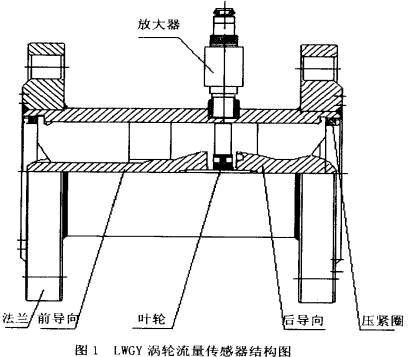

的結構如圖1所示，它主要由殼體、前導向架、葉輪、后導向架、壓緊圈和帶放大器的磁電感應轉換器等組成；

3.2工作原理

當被測流體流經傳感器時，傳感器內的葉輪借助于流體的動能而產生旋轉，葉輪即周期性地改變磁電感應系統中的磁電阻，使通過線圈的磁通量周期性地發生變化而產生電脈沖信號，經放大器放大后傳送至相應的流量積算儀表，進行流量或總量的測量。

2、 外形尺寸及安裝

4.1外形尺寸

1、公稱通徑DN4~25（公稱壓力PN6.3Mpa 見圖2，表3）

公稱通徑 DN（mm） 尺寸 G I(mm) L(mm) 重量 2、4、6 G3/8＂ 11 50 0.5 10 G1/2＂ 16 60 0.6 15 G1＂ 18 72 1.0 25 G1 1/4＂ 23 100 1.5

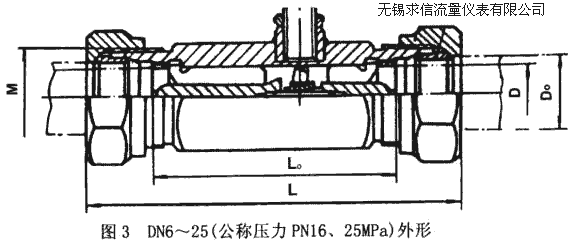

公稱通徑DN6~25（公稱壓力PN16、25Mpa 見圖3，表4）

表4

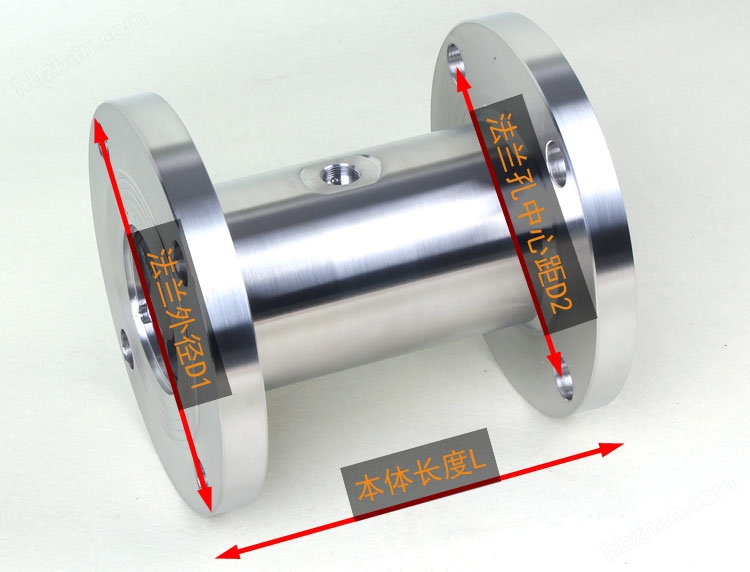

3、 公稱通徑DN40~300（見圖4，表5）

表5

注：1.法蘭連接尺寸JB/T81-1994或JB/T79-1994

2.公稱通徑DN40~80，在公稱壓力PN1.6Mpa和PN2.5Mpa時，法蘭連接尺寸DN100~200中，帶括號者為公稱壓力PN2.5Mpa的法蘭尺寸。DN250，300公稱壓力PN1.6Mpa。

3.一般出廠產品配公稱壓力PN1.6Mpa的法蘭。
