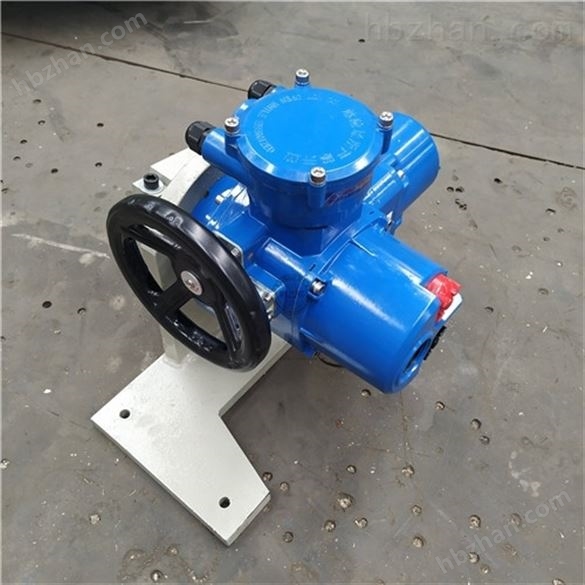

一、角行程電動執行器2500NM概述

閥門電動裝置是電動閥門的驅動裝置，很方便地與閥門配套使用，適用于控制閥門的開啟、關閉、現場控制和遠控操作等，是閥門和風門集控和自動控制*的驅動裝置。適用于球閥、蝶閥、風門等90度回轉型的閥門。該產品具有功能全面、控制系統、性能可靠、使用維護方便、體積小等特點，在電力、鋼鐵、石化、冶金、水處理、造紙等行業中得到 廣泛好評和應用。

二、角行程電動執行器2500NM設計標準

本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。

隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d"》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。并經國家防爆電氣產品質量監督檢驗測試中心檢定，取得了全系列的防爆合格證。經中華人民共和國國家質量監督檢驗檢疫總局批準取得全國工業產品生產許可證。

三、完備的多重保護功能：

A：輸入、輸出信號光電隔離，具有2.5KVrms高電壓保護功能；

B：雙向超行程保護功能：當執行機構輸出有效行程超過設定行程時，該功能起作用，LCD屏顯示 開過載或關過載報警，同時有一對無源開關點與報警信號點閉合，提示現場操作人員；

C：自動鑒相、換相功能：適時檢測相序，當出現錯相導致電機運行方向錯誤時，模塊自動關閉 閥頭進行換相；

D：缺相檢測：模塊帶有輸入電源缺相檢測與輸出電機缺相檢測，出現缺相時，模塊自動關閉閥頭， 故障報警信號點閉合；

E：電機過熱、瞬時反轉、斷電、過載等綜合故障報警；

F：斷信號保護功能：當信號意外中斷時執行機構停在當前工作位置不會造成全開、全關的現象， 保證整個系統的穩定性、安全性，故障報警信號點閉合；

G：控制狀態的密碼鎖定功能；

H：傳感器故障保護：位置傳感器本身故障或執行器運行后連續5S未采集到信號變化，或與開閥、 關閥信號相反等，模塊自動關閉閥頭，LCD屏上“全開" “全關"同時閃爍，故障報臀信號點閉合。
