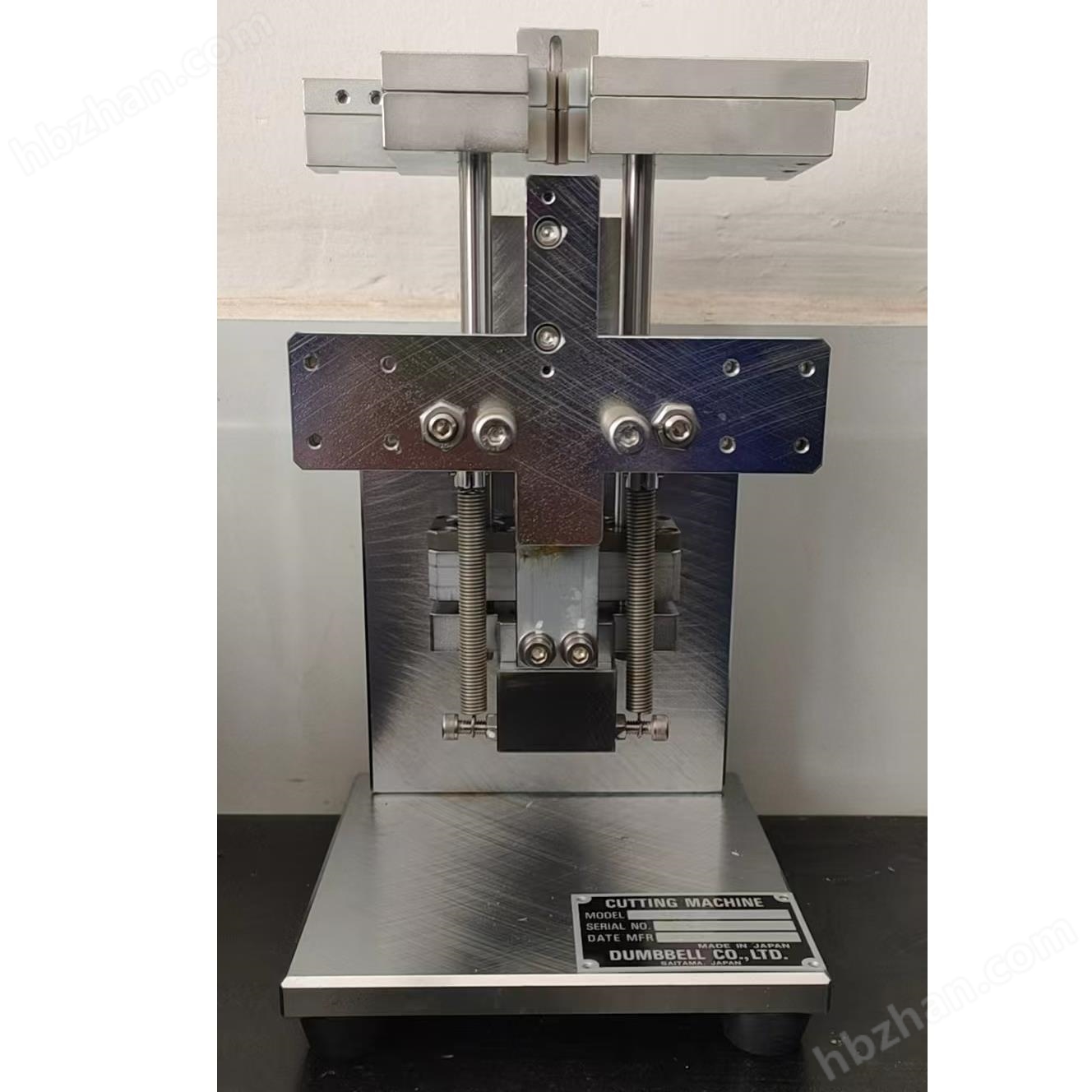

Dumbbell硫化橡膠撕裂試樣割口夾具返回列表頁

舉報評價

參考價:￥18000 - ￥480000 /臺

具體成交價以合同協(xié)議為準

型號
SDSC-1200
品牌
其他品牌
廠商性質(zhì)
代理商
所在地
上海市

在線詢價加入對比查看聯(lián)系電話

更新時間：2025-11-08 17:18:46瀏覽次數(shù)：61次

聯(lián)系我時，請告知來自環(huán)保在線

劉得強

經(jīng)理

掃一掃，微信聯(lián)系

產(chǎn)品分類品牌分類

日本 Dumbbell: SDK-300 超級啞鈴裁切刀 SDK500超級啞鈴裁切刀 SDMP-1000超級啞鈴裁切刀 SDMAK-1000超級啞鈴裁切刀低溫脆性試樣超級裁切刀超級矩形裁切刀管材氣動樣品制樣機氣動未硫化橡膠裁切機新型全自動橡膠裁切機塑料全自動試樣裁切機塑料萬能試樣裁切機脆化溫度試樣自動裁切機多用途塑料試樣裁切機硫化橡膠撕裂試樣割口夾具平板片材成型模具 90°剝離測試模具壓縮變形測試模具自動平板硫化機雙頭自動注塑成型機四工位42噸成型機雙工位42噸自動硫化成型機四工位自動硫化成型機 42噸自動硫化成型機雙工位20噸硫化成型機氣動沖裁制樣機 DUMBBELL CO., LTD-SDK-500 Spare blade Dumbbell YH75 模具 Dumbbell SSK-1000 裁切刀 Dumbbell SSP-105 裁切刀 SDMAK-1000 裁切刀日本DUMBBELL制樣機 Dumbbell SDKMP 500裁切刀 Dumbbell SDK 500 裁切刀 Dumbbell SDK 300 裁切刀

全部產(chǎn)品列表

產(chǎn)品簡介

產(chǎn)地	進口	儀器種類	全自動壓片機

Dumbbell硫化橡膠撕裂試樣割口夾具為與信越化學工業(yè)株式會社共同開發(fā)。
型號 SDSC-1200NJ：適用于 JIS K6252, *** 34-1 | 割口深度 1.00±0.2㎜
型號 SDSC-1200J：適用于 JIS K6301 A形試樣 | 割口深度 0.50±0.08㎜
型號 SDSC-1200AS：適用于 ASTM D624 模具 B | 割口深度 0.50±0.05㎜

詳情介紹

Dumbbell硫化橡膠撕裂試樣割口夾具 系列：硫化橡膠撕裂試樣割口夾具（與信越化學工業(yè)株式會社共同開發(fā)產(chǎn)品）

本產(chǎn)品為與信越化學工業(yè)株式會社共同開發(fā)。

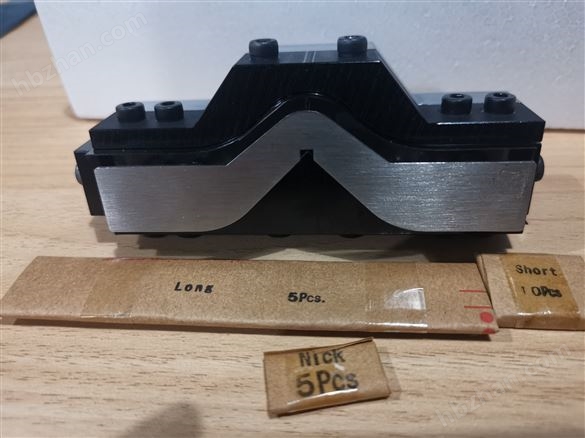

這是一款用于在試樣上切割規(guī)定尺寸割口的專用工具。
與傳統(tǒng)型號不同，它能夠像畫弧一樣滑動刀片進行切割，因此可確保在硅橡膠等軟質(zhì)材料上***切割出規(guī)定尺寸的割口。

Dumbbell硫化橡膠撕裂試樣割口夾具操作方法

尺寸：約 (寬)130×(深)150×(高)220㎜

Ⅰ 傳統(tǒng)夾具與新夾具割口部位圖片對比

Ⅱ 傳統(tǒng)夾具與新夾具的數(shù)據(jù)對比

表1：硅橡膠測試結果對比

測試項目	傳統(tǒng)夾具 (0.5㎜)	新夾具 (0.5㎜)	新夾具 (1.0㎜)
割口長度平均值 (㎜)	淺割口	0.442	0.488	0.986
	深割口	0.688	0.545	1.055
	平均值 1*	0.565	0.517	1.020
割口深淺差異		0.246	0.057	0.069
割口長度CV值 (％)	淺割口	21.4	5.5	7.8
	深割口	24.3	6.9	10.0
	平均值 2*	12.6	4.9	8.7
撕裂強度CV值 (％)		2.7	2.1	1.7

*注0：參考值【硬度：JIS-A 60，拉伸強度：7.94MPa，伸長率：290%】*
*注1：平均值按 (淺割口深度 + 深割口深度) / 2 計算*
注2：基于各[1]平均值計算*

表2：各種橡膠測試對比

種類	參考性能		割口長度 (㎜) *1		割口長度CV值 (％) *1
硬度	拉伸強度	伸長率	傳統(tǒng)夾具 (0.5㎜)	新夾具 (0.5㎜)	傳統(tǒng)夾具 (0.5㎜)	新夾具 (0.5㎜)
A	JIS-A 14	4.31MPa	760％	0.867	0.475	23.3	19.0
B	JIS-A 30	4.70MPa	340％	1.058	0.548	26.6	6.8
C	JIS-A 38	7.06MPa	350％	1.018	0.510	9.2	3.9
D	JIS-A 60	7.84MPa	290％	0.565	0.517	12.6	5.0
E	JIS-A 62	5.49MPa	240％	0.492	0.475	2.9	0.0

*注1：割口長度及其CV值按割口平均深度計算。（試樣正反面割口深度平均值 (淺+深) / 2）*

表3：更多材料測試對比

用途	參考性能		割口長度 (㎜) *1		割口長度CV值 (％) *1
	硬度	拉伸強度	伸長率	傳統(tǒng)夾具 (0.5㎜)	新夾具 (0.5㎜)	傳統(tǒng)夾具 (0.5㎜)	新夾具 (0.5㎜)
用于輥輪	JIS-A 1	0.98MPa	450％	無法割口	0.625	無法割口	0.0
用于輥輪	JIS-A 10	1.27MPa	300％	0.900	0.592	7.4	6.5
橡膠接觸件	JIS-A 13	4.12MPa	740％	1.317	0.625	17.6	14.4
橡膠接觸件	JIS-A 14	4.31MPa	760％	0.867	0.475	23.3	19.0
用于模具制作	JIS-A 30	4.70MPa	340％	1.058	0.548	26.6	6.8
用于接頭	JIS-A 35	10.78MPa	890％	0.485	0.586	37.8	7.1
用于模具制作	JIS-A 36	11.76MPa	900％	0.858	0.617	13.1	2.3
橡膠接觸件	JIS-A 38	7.06MPa	350％	1.018	0.510	9.2	3.9
用于絕緣材料	JIS-A 60	7.84MPa	290％	0.565	0.517	12.6	5.0
用于模具制作	JIS-A 62	5.49MPa	240％	0.492	0.475	2.9	0.0
