深圳市海凌科電子有限公司
深圳市海凌科電子有限公司
| 參 考 價 | 面議 |
產品固件版本說明PRODUCTDESCRIPTION固件版本阿里云私有云手機控制手機名稱 云智能(阿里公版APP) HLK-SW04(我司APP)PC端控制 HLK-SW04
固件版本阿里云 私有云
手機控制
手機名稱 云智能(阿里公版APP) HLK-SW04(我司APP)
PC端控制
HLK-SW04.exe
局域網控制
天貓精靈 僅控制1路
開關狀態
定時功能
點動功能
翻轉功能
每路開關名稱 僅修改整個設備的名稱 每一路均可修改
每路開關名稱
注：觸點參數250VAC/10A、30VDC/10A
阿里云版
指示燈說明
指示燈效果狀態說明
周期性快速閃亮2次 進入配網模式
通過APP為模塊配網及綁定設備
連續慢閃(亮1秒滅1秒)模塊正嘗試連接WiFi熱點
連續快閃模塊正常嘗試連接云服務
常亮模塊已連接上云服務
按鍵
按鍵名稱功能描述
RST 短按,控制器硬件復位
ES0/Default長按6-10秒
清除配網信息, 重新配網
私有云版
指示燈說明
指示燈說明狀態說明
長亮短滅（亮 3s滅100ms） 模塊密鑰無效
常亮模塊處于AP模式下
周期快閃 亮100ms 滅100ms正在連接網絡中(STA 模式)
長滅短亮 滅3s 亮100ms已連接上網絡(STA 模式)
按鍵
按鍵名稱功能描述
RST 短按,控制器硬件復位
ES0/Default長按6-10秒
清除配網信息, 重新配網
SW1-4短按翻轉繼電器狀態
*靜態時觸點處于斷開的狀態叫常開，靜態時觸點處于閉合的狀態叫常閉。
控制器與燈(AC設備)連接圖
控制器與電磁鎖(DC設備)連接圖
需要下載阿里公版APP-云智能APP,與阿里智能 APP不同，服務平臺不一樣。
進入配網界面的方式有兩種，一種是在添加設備界面掃描設備配網二維碼，另一種是直接在添加設備界面直接搜索“海凌科繼電器SW04"，搜索出來后點擊直接進入配網界面。
1.輸入設備型號進入配網界面：
2.掃描設備配網二維碼進入配網界面：
控制器作為STA通過局域網或遠程控制時需要通過配網將控制器連接到AP（路由器），配網方式有一鍵配置和AP配網。
配網成功后需要通過局域網搜索發現設備，先返回主界面，再按下面的操作發現設備，并進入控制界面。

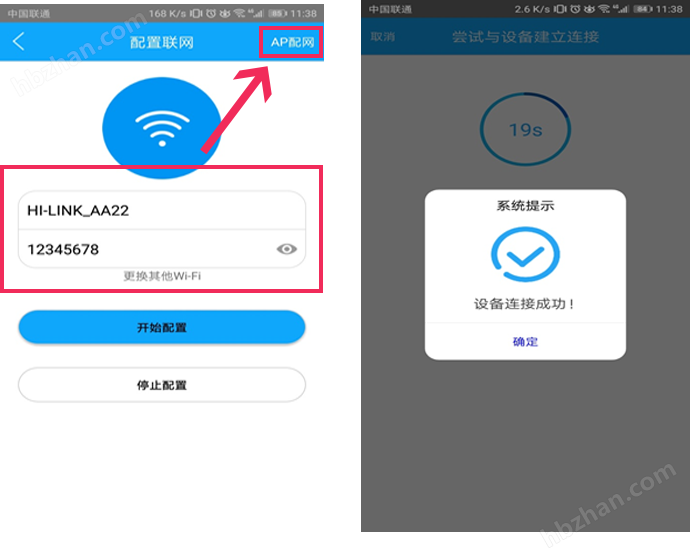

AP配網-通過指示燈確認控制器處于AP模式，再打開手機APP進行如下操作:
電器參數 | |
輸入電源 | 5-24V |
輸入電流 | 1A |
繼電器輸入電壓 | 250VAC/30VDC（MAX） |
繼電器輸入電流 | 10A（MAX） |
輸入輸出 | 4路每路單獨輸出 |
其他 | |
尺寸 | 66.3*69*18mm |
重量 | 64.6g |
聯網方式 | 連接上級路由器/WiFi熱點 |
聯網距離 | 建議30-80米(可用大功率高增益天線) |
固定方式 | 固定孔*4個 |
注意事項 | 安裝時請勿帶電操作 |
