產品展示

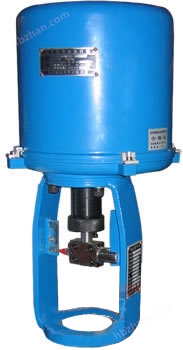

381(361)直行程電子式電動執行器

公司名稱：
更新時間：
所在地：
生產地址：
瀏覽次數：

永嘉順輝自控儀表有限公司
2025-12-25 10:51:34
溫州市
33

【簡單介紹】

【詳細說明】

詳細內容：381(361)系列直行程(381L)及角行程(381R)，是以AC220單相交流電為電源，接受來自DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用的混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點，可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥。因此被廣泛用于冶金、發電、石化、造紙、輕工及環保等工業部門。

執行器主要特點：

1、執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2、執行器的關鍵部件─控制器，采用的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4、具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5、用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
6、用狀態選擇開關可以設定（正、反動作）。
7、用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
8、調整工作零點（始點）和行程（終點）簡單易行。
9、當突然斷電時，能確保閥芯自鎖。
10、采用同步皮帶傳動，有效降低了噪音。
11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。

主要技術參數

電源：AC220±50%，50HZ。

耗電功率（額定負載時）

規格A型執行器 50VA；
規格B型執行器 150VA；
規格C型執行器 220VA。

輸入信號：DC4～20mA或DC1～5V。

輸出信號：DC4～20mA（負載電阻500Ω以下）。

控制精度：基本誤差：±1% 回差≤1% 死區≤1%

工作行程調整范圍：“零點"±25%“行程"20%～99%

外部配線：輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。

隔爆型電動執行機構

機型	普通型（S型）執行器	隔爆型（X型）執行器
電源電纜	3芯S=1.5mm2	3芯S=1.5mm2 外徑φ9±1
信號電纜	4芯S=1.5mm2	4芯S=1.5mm2 外徑φ11±1
電纜引入口	2-PF(G1/2)	可安裝保護套管PF3/4（G3/4）

環境條件

環境條件	普通型（S型）執行器	隔爆型（X型）執行器
環境溫度	無空間加熱器-10℃～60℃	-10℃～40℃
環境溫度	有空間加熱器-35℃～60℃	-10℃～40℃
相對濕度	95%以下	45%～85%
環境氣體	無腐蝕氣體
機械振動	1.5g以下

保護等級

IP55。隔爆等級Exd Ⅱ BT4。

過載保護

規格A、B型執行器可任選，規格C型執行器必配。

產品型號規格

型號規格標注說明

性能參數

型號	額定輸出力N	速度mm/s	行程
381LSA-08 381LXA-08	800 800	4.2 4.2	30
381LSA-20 381LXA-20	2000 2000	2.1 2.1	30
381LSB-30 381LXB-30	3000 3000	3.5 3.5	60
381LSB-50 381LXB-50	5000 5000	1.7 1.7	60
381LSC-65	6500	2.8	100
381LSC-99	10000	2.0
381LSC-160	16000	1.0
