雨污分流一體化截流井的核心邏輯是 “晴天全截污、雨天初雨截流 + 后期雨水溢流”，通過主體結構承載、分流系統分隔、控制系統智能調節，實現雨污精準分流，減少污水處理廠負荷，同時避免雨水?dāng)y帶污染物進入自然水體。

雨污分流一體化截流井是實現雨水、污水分流收集的核心設備，廣泛用于市政管網改造、海綿城市建設等場景，其結構為模塊化集成設計，主要由主體結構、分流截流系統、控制調節系統、輔助功能系統四大部分組成，具體細分部件及功能如下：

一、 主體結構：承載與導流基礎

1. 井筒筒體

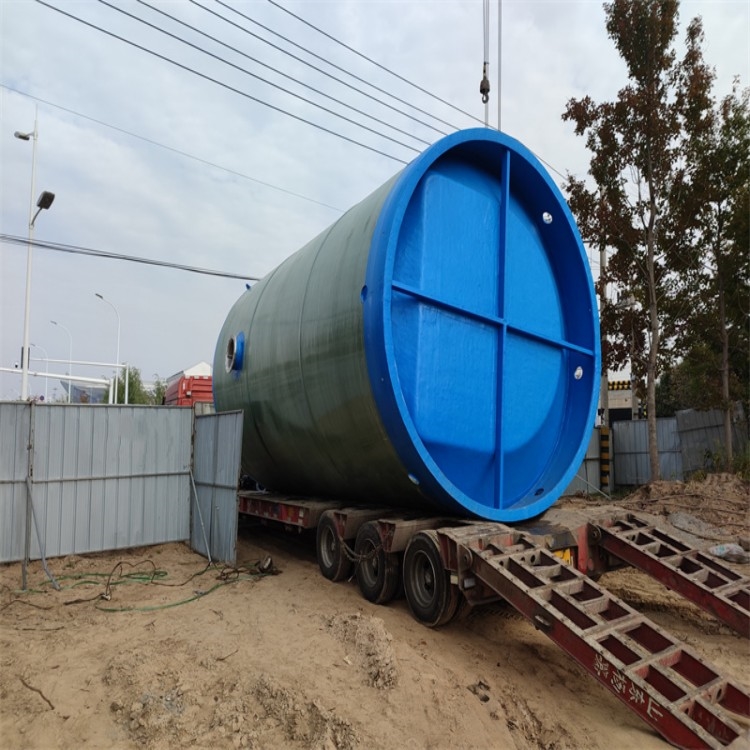

   • 材質：常用玻璃鋼（FRP）、碳鋼（內外防腐）、鋼筋混凝土預制件，一體化預制截流井多選用玻璃鋼或碳鋼，重量輕、安裝快、防滲漏性好。

   • 規格：根據項目流量定制直徑（常見 1.5-4m）和高度，內部預留安裝空間，外部需做防腐、抗壓處理。

2. 進出口接口

   • 包含污水進水口、雨水進水口、污水截流口、雨水溢流口四個核心接口，接口管徑與市政管網匹配，采用法蘭或柔性接頭連接，減少管網沉降帶來的拉裂風險。

3. 檢修與附屬結構

   • 檢修口 / 井蓋：位于筒體頂部，需高于地面 5-10cm，配備防滑、防盜井蓋，方便人員下井檢修。

   • 爬梯與檢修平臺：筒體內側安裝熱鍍鋅爬梯，大直徑截流井需設置中間檢修平臺，保障運維人員安全。

   • 防滲底座：筒體底部與基礎接觸部位加裝橡膠止水圈或澆筑防滲混凝土，防止地下水滲入或井內污水滲漏。

二、 分流截流系統：雨污分流核心功能部件

1. 截流堰 / 擋墻

   • 晴天時，截流堰阻擋污水流向雨水口，迫使污水全部從污水截流口流入污水管網，輸送至污水處理廠。

   • 雨天時，雨水流量增大，水位超過截流堰高度后，多余雨水會翻越截流堰，從雨水溢流口排入河道或雨水主管網。

2. 分流控制設備

   • 截流閘門：分為手動閘門和智能閘門（電動閘板閥、液動限流閥），用于調節污水截流流量，防止污水溢流。智能閘門可與液位傳感器聯動，自動控制開度。

   • 限流裝置：部分截流井配備限流孔板或限流槽，精準控制截流倍數（截流倍數 = 截流污水量 / 旱季污水量，市政常用 1-3 倍）。

3. 格柵裝置

   • 安裝在進水口前端，分為提籃格柵、粉碎型格柵，攔截污水、雨水中的樹枝、塑料袋等大型雜物，防止堵塞閘門和后續管網。

三、 控制調節系統：智能運行保障

1. 傳感監測單元

   • 液位傳感器（超聲波 / 靜壓式）：監測井內水位高度，實時反饋給控制柜，作為閘門啟閉、報警的依據。

   • 雨量傳感器（選配）：安裝在地面，監測降雨量，提前預判雨水流量，聯動調整閘門狀態。

   • 流量傳感器：計量污水截流量和雨水溢流量，用于市政管網流量統計。

2. 控制單元

   • PLC 控制柜：集成邏輯控制程序，可預設 “晴天模式”“雨天模式”“暴雨模式”，自動控制閘門開度和啟停。

   • 遠程監控模塊（選配）：通過 4G/5G 物聯網模組，將運行數據上傳至市政管控平臺，支持遠程啟停、參數調整、故障報警。

3. 動力單元

   • 為電動閘門、格柵等設備提供電源，配備防水接線箱，滿足地埋設備的防爆、防水要求；部分項目會配備備用電源，防止斷電導致設備失靈。

四、 輔助功能系統：提升運行穩定性

1. 防淤積系統

   • 部分截流井配備潛水?dāng)嚢杵?/span>，攪動井內底部污水，防止泥沙、淤泥沉積，減少人工清淤頻率。

2. 除臭系統

   • 市政截流井易產生異味，可加裝生物除臭模塊、活性炭吸附裝置，或通過通風管將異味排出，改善周邊環境。

3. 防倒灌裝置

   • 在雨水溢流口和污水截流口安裝止回閥，防止雨水管網或污水主管網的介質倒灌回截流井內。
